PUFFERSPEICHER
Montage und Bedienung

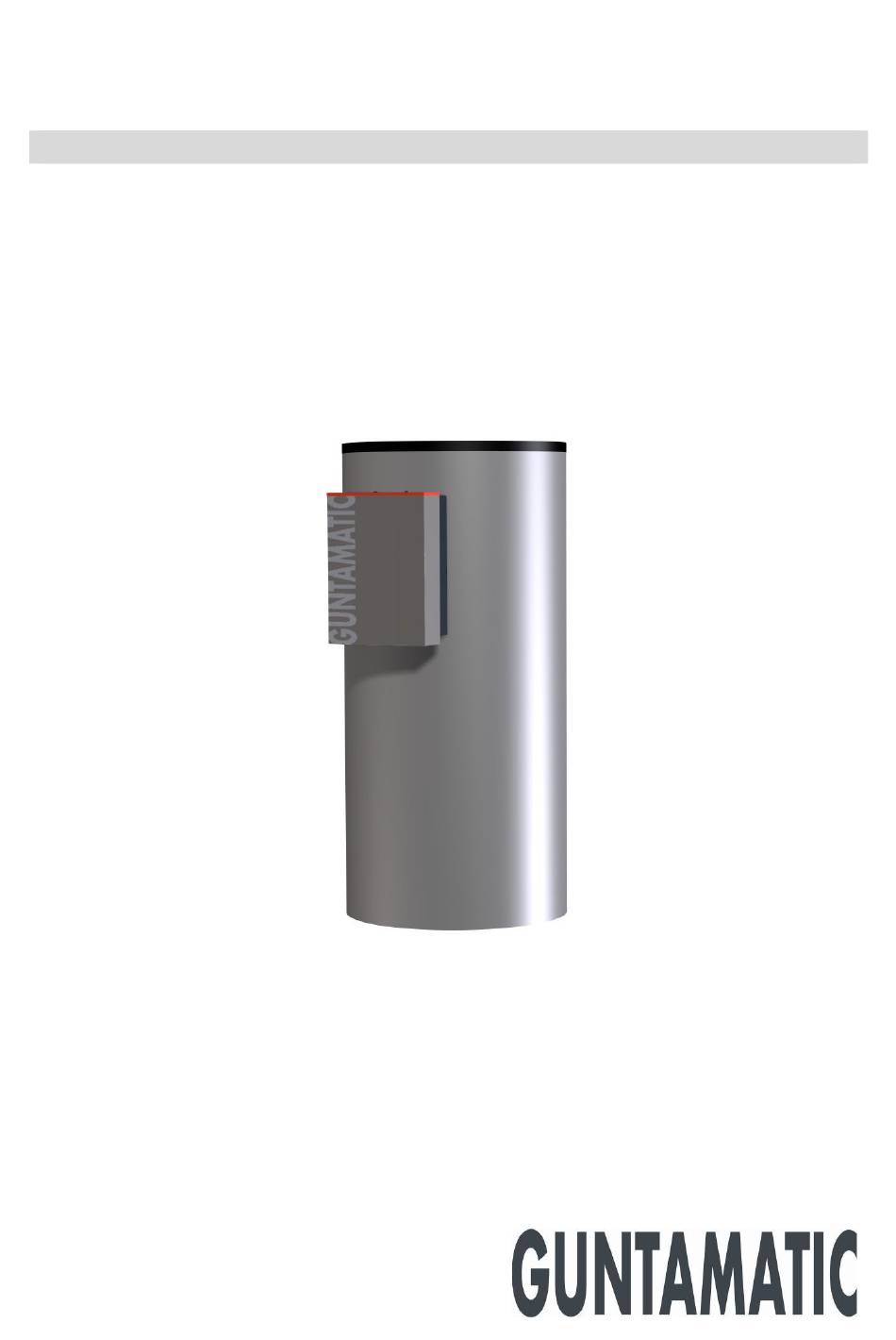

Abbildung: Typ PSF
DE-B36-010-V09-0423

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Guntamatic PS 600

  • Seite 1 PUFFERSPEICHER Montage und Bedienung Abbildung: Typ PSF DE-B36-010-V09-0423...
  • Seite 2: Informationen Zur Dokumentation

    Fall beachten sollten, sind in dieser Anleitung wie nebenan bezeichnet. Sämtliche Inhalte dieses Dokumentes sind Eigentum von GUNTAMATIC und somit urheberrechtlich geschützt. Jede Vervielfältigung, Weitergabe an Dritte oder Nutzung zu anderen Zwecken ist ohne schriftliche Genehmigung des Eigentümers untersagt.
  • Seite 3: Inhaltsverzeichnis

    INHALTSVERZEICHNIS Seite EINLEITUNG ................4 Dienstleistung durch den Hersteller ..............4 WICHTIGE HINWEISE .............. 5 Verwendungszweck ..................5 Einbauvorschriften ..................5 Gewährleistung / Haftung ................5 Sicherheitshinweise ..................6 Sicherheitshinweise auf der Heizanlage ............7 ANLAGENBESTANDTEILE ............. 8 MONTAGE ................10 Lieferung .......................
  • Seite 4: Einleitung

    EINLEITUNG Sie haben mit GUNTAMATIC eine gute Wahl getroffen. Wir liefern Ihnen ein Produkt aus langjähriger Pufferbau-erfahrung und es ist unser dringlichster Wunsch, dass Ihnen Ihre Heizanlage stets nur Freude bereitet. Die nachfolgende Anleitung soll Ihnen bei der Montage, Bedienung, sowie bei der Wartung von Nutzen sein. Lesen Sie...
  • Seite 5: Wichtige Hinweise

    WICHTIGE HINWEISE Der Pufferspeicher ist nach dem neuesten Stand der Technik und anerkannten sicherheitstechnischen Regeln gebaut. Trotzdem kann falsches Bedienen oder Unterlassen einer erforderlichen Reparatur zu Personen- und Sachschäden führen. vermeiden gefährliche Situationen, indem Pufferspeicher nur dazu verwenden, wozu er konstruiert wurde und sie diesen sachgemäß...
  • Seite 6: Sicherheitshinweise

    2.4 SICHERHEITSHINWEISE Der Pufferspeicher ist als Teil der Heizanlage zu sehen und unterliegt somit den unter Kapitel „Normen und Vorschriften“ angeführten einschlägigen Vorschriften. Lebensgefahr durch Stromschlag! Die Hauptzuleitung der Frischwasserstation Netzstecker führt über den Stecker „Netz“. Führen Sie Arbeiten nur bei vom Stromnetz getrennter Frischwasserstation durch! Nur autorisierte Fachleute dürfen Reparaturarbeiten durchführen!
  • Seite 7: Sicherheitshinweise Auf Der Heizanlage

    2.5 SICHERHEITSHINWEISE AUF DER HEIZANLAGE BS-01 Warnung vor gefährlicher elektrischer Spannung Warnung vor rotierenden Bauteilen Warnung vor heißer Oberfläche Warnung vor Verpuffung Erdung Bedienungs- oder Installationsanleitung beachten Heizanlage vom Stromnetz trennen Winkelstecker zur Seite abziehen Stromversorgung keine starren Kabel für Installationen verwenden...
  • Seite 8: Anlagenbestandteile

    ANLAGENBESTANDTEILE SPEICHERKÖRPER Anschlussmuffe 5 Vorlauf links Rücklauf rechts Anschlussmuffe 6 unten Achtung: Diese Anschlussmuffe kann nicht bei allen Puffertypen bestellt werden! 1. 5/4“ Anschlussmuffe Serie bei allen Puffertypen 2. 5/4“ Anschlussmuffe Serie bei Puffertyp PSF 5/4“ Sondermuffe für VARIO Anlagen Wunschausrüstung 5/4“...
  • Seite 9 ISOLIERUNG Mantelisolierung Neopor Isolierung Bodenisolierung Deckelisolierung Deckelisolierung 2 wenn es die Raumhöhe zulässt Abdeckung oben Isolierung herausnehmbar für optional erhältliches Zubehör Typenschild Aufkleber ohne Abb. Isolierringe Muffen Vlies Abschluss Muffen Moosgummi 10. GUNTAMATIC Aufkleber ohne Abb.
  • Seite 10 NOTIZEN...
  • Seite 11: Montage

    Isolierung oben (Neopor+ Vlies) Isolierung oben 2 (Neopor) Isolierung unten (Vlies) Abdeckplatte / Abdeckdeckel oben Moosgummischeibe groß Moosgummischeibe klein Vliestopfen groß Vliesstopfen klein Aufkleber GUNTAMATIC Aufkleber Typenschild Frischwasserstation-ZUS Abdeckung ZUS 12 Lochflansch 1-2* 1-2* 1-2* 1-2* 1-2* 1-2* 1-2* E-Heizung...
  • Seite 12: Aufstellen Und Montage

    4.4 AUFSTELLEN UND MONTAGE Achten Sie auf ordnungsgemäße Montage der Pufferspeicherisolierung, da sonst mit erhöhtem Wärmeverlust zu rechnen ist! Die Pufferisolierung kann nur vor dem Anschluss an die Anlagenhydraulik montiert werden! Gehen Sie bei der Montage wie folgt vor: 1) Den Speicher wie folgt aufstellen. Der Speicher soll ca. 1 cm Abstand zum Boden haben.
  • Seite 13: Speicher Aufstellen

    4.6 SPEICHER AUFSTELLEN Bodenabstand ca. 1 cm Iso 2 laut Tabelle unter Punkt 7 montieren Iso 2 nur montieren, wenn die tatsächliche Raumhöhe größer ist als die in der folgenden Tabelle angegebene! Speichertyp Raumhöhe größer als PS / PSF Akkutherm 600 1595 mm Akkutherm 850 1905 mm...
  • Seite 14: Hydraulische Einbindung

    4.7 HYDRAULISCHE EINBINDUNG Alle erforderlichen Sicherheitseinrichtungen müssen laut den vor Ort geltenden Vorschriften ausgeführt werden. Die Vor- u. Rücklaufleitung des Pufferspeichers muss der Anlagenleistung angepasst ausgelegt werden und der Einbau eines ausreichend groß dimensionierten Expansionsgefäßes ist zwingend notwendig! Expansionsgefäß Die Anlage wird in einem geschlossenen System betrieben und muss zum Druckausgleich über ein Expansionsgefäß...
  • Seite 15: Normen / Vorschriften

    NORMEN / VORSCHRIFTEN  ÖNORM B 2331 Brandschutztechnische Ausführung von Einbauten in Holz- und Holzfertighäusern.  ÖNORM B 3800 Brandverhalten von Baustoffen und Bauteilen.  ÖNORM B 8130 Sicherheitseinrichtungen  ÖNORM B 8131 Geschlossene Wasserheizungen, sicherheitstechnische Anforderungen.  ÖNORM B 8133 Sicherheitstechnische Anforderungen Warmwasserbereitungsanlagen.
  • Seite 16 AKKUTHERM ECO Schema AK-01 Feuerung laut Preisliste Zugregler mit Ex-Klappe laut Preisliste Elektrischer Anschluss laut Bedienungs- und Montageanleitung wittgef. Regelung laut Preisliste Pufferspeicher laut Preisliste Warmwasserspeicher laut Preisliste Mischer Stellmotor laut Preisliste Raumgerät / Raumstation laut Preisliste GSM-Modul / APP laut Preisliste Rücklaufanhebegruppe laut Preisliste...
  • Seite 17 SYSTEMSPEICHER PSF Schema AK-02 Feuerung laut Preisliste Zugregler mit Ex-Klappe laut Preisliste Elektrischer Anschluss laut Bedienungs- und Montageanleitung wittgef. Regelung laut Preisliste Systemspeicher laut Preisliste Mischer Stellmotor laut Preisliste Raumgerät / Raumstation laut Preisliste GSM-Modul / APP laut Preisliste Rücklaufanhebegruppe laut Preisliste Zirkulationspumpe laut Preisliste...
  • Seite 18: Technische Daten

    TECHNISCHE DATEN 1000 1100 1400 1600 2000 Pufferspeicher Wasserinhalt 1030 1069 1370 1572 2020 Liter Inhalt Solarregister Liter Fläche Solarregister m² Solarregister Position unten unten unten unten unten unten unten Position Empf. Kollektorfläche 6-16 6-16 8-16 12-24 12-24 12-24 12-24 m²...
  • Seite 19: Entsorgung

    ENTSORGEN BS-02 Entsorgungsvorschriften beachten! Beachten Sie die vor Ort gültigen Vorschriften für das Entsorgen der anfallen Abfälle und Maschinenteile. Setzen Sie sich mit Ihrem Installateur oder dem GUNTAMATIC Kundendienst in Verbindung. Die Demontage erfolgt sinngemäß in umgekehrter Reihenfolge der Montage.
  • Seite 20 GUNTAMATIC Heiztechnik GmbH A-4722 Peuerbach / Bruck 7 Tel: 0043-(0) 7276 / 2441-0 Fax: 0043 (0) 7276 / 3031 Email: office@guntamatic.com www.guntamatic.com Druckfehler und Technische Änderungen vorbehalten...
