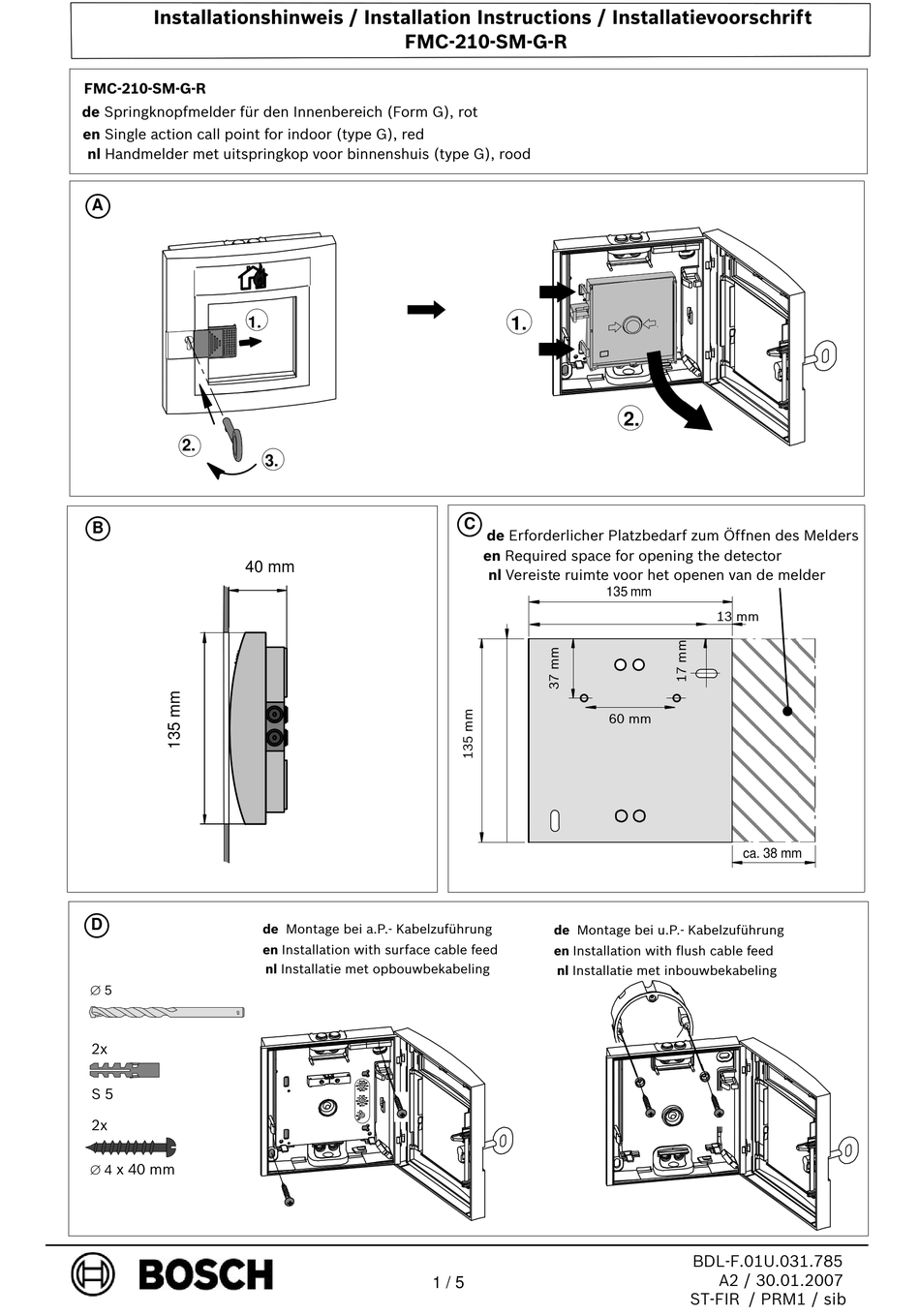

Bosch FMC-210-SM-G-R Installationshinweis

Installationshinweis / Installation Instructions / Installatievoorschrift
FMC−210−SM−G−R

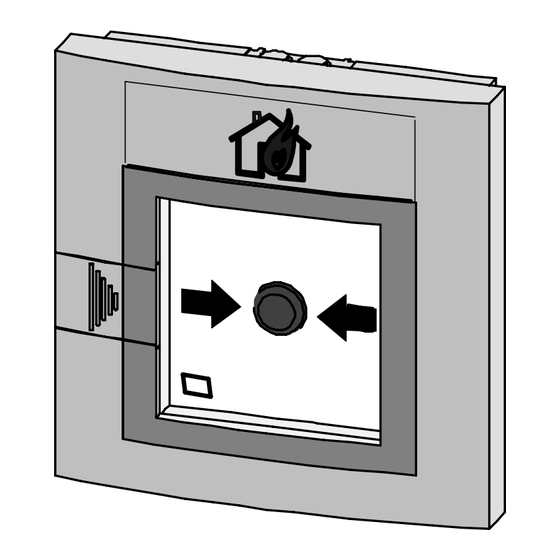

de Springknopfmelder für den Innenbereich (Form G), rot
en Single action call point for indoor (type G), red
nl Handmelder met uitspringkop voor binnenshuis (type G), rood
A
1.
2.
B
40 mm
D
j 5
2x
S 5
2x
j 4
x 40 mm
FMC−210−SM−G−R
3.
de Montage bei a.P.− Kabelzuführung
en Installation with surface cable feed
nl Installatie met opbouwbekabeling
1 / 5
1.
2.
C
de Erforderlicher Platzbedarf zum Öffnen des Melders
en Required space for opening the detector
nl Vereiste ruimte voor het openen van de melder
135 mm
60 mm
de Montage bei u.P.− Kabelzuführung
en Installation with flush cable feed
nl Installatie met inbouwbekabeling
13 mm
Ó Ó Ó Ó
Ó Ó Ó Ó
Ó Ó Ó Ó
Ó Ó Ó Ó
Ó Ó Ó Ó
Ó Ó Ó Ó
Ó Ó Ó Ó
Ó Ó Ó Ó
Ó Ó Ó Ó
ca. 38 mm
BDL−F.01U.031.785
A2 / 30.01.2007
ST−FIR / PRM1 / sib
