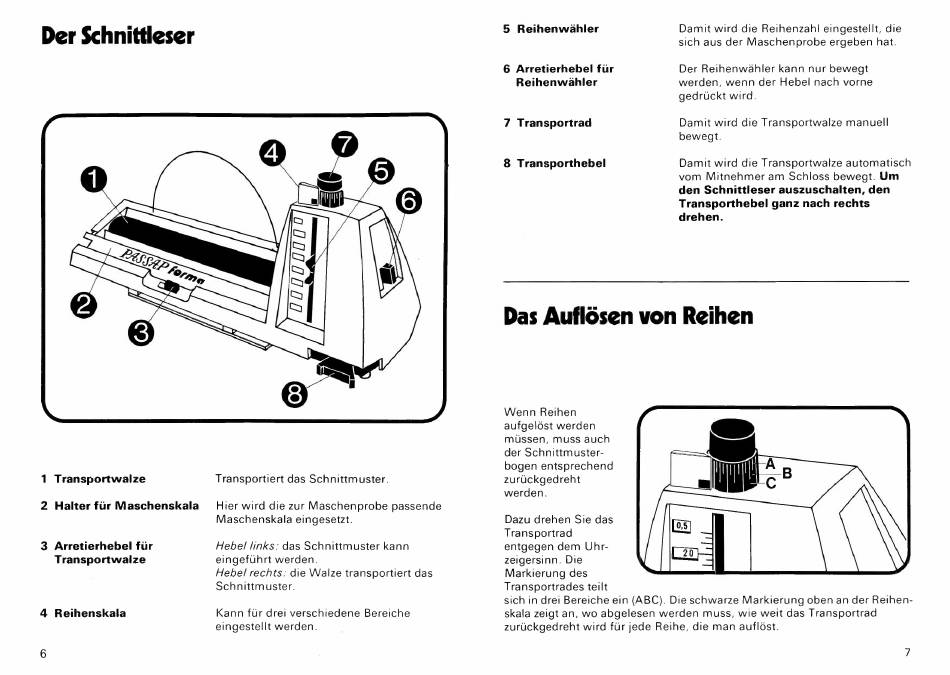

Der Schnittleser
1 Transportwalze
Transportiert das Schnittmuster.
2 Halter für Maschenskala
Hier wird die zur Maschen probe passende
Maschenskala eingesetzt.
3 Arretierhebel für
Hebel links: das Schnittmuster kann
Transportwalze
eingeführt werden.
Hebel rechts: die Walze transportiert das
Schnittmuster.
4 Reihenskala
Kann für drei verschiedene Bereiche
eingestellt werden.
6
5 Reihenwähler
6 Arretierhebel für
Reihenwähler
7 Transportrad
8 Transporthebel
Damit wird die Reihenzahl eingestellt, die
sich aus der Maschenprobe ergeben hat.
Der Reihenwähler kann nur bewegt
werden, wenn der Hebel nach vorne
gedrückt wird.
Damit wird die Transportwalze manuell
bewegt.
Damit wird die Transportwalze automatisch
vom Mitnehmer am Schloss bewegt. Um
den Schnittleser auszuschalten, den
Transporthebel ganz nach rechts
drehen.
Das Auflösen von Reihen
Wenn Reihen
aufgelöst werden
müssen, muss auch
der Schnittmuster-
bogen entsprechend
zurückgedreht
werden.
Dazu drehen Sie das
Transportrad
entgegen dem Uhr-
zeigersinn. Die
Markierung des
Transportrades teilt
sich in drei Bereiche ein (ABC). Die schwarze Markierung oben an der Reihen-
skala zeigt an, wo abgelesen werden muss, wie weit das Transportrad
zurückgedreht wird für jede Reihe, die man auflöst.
