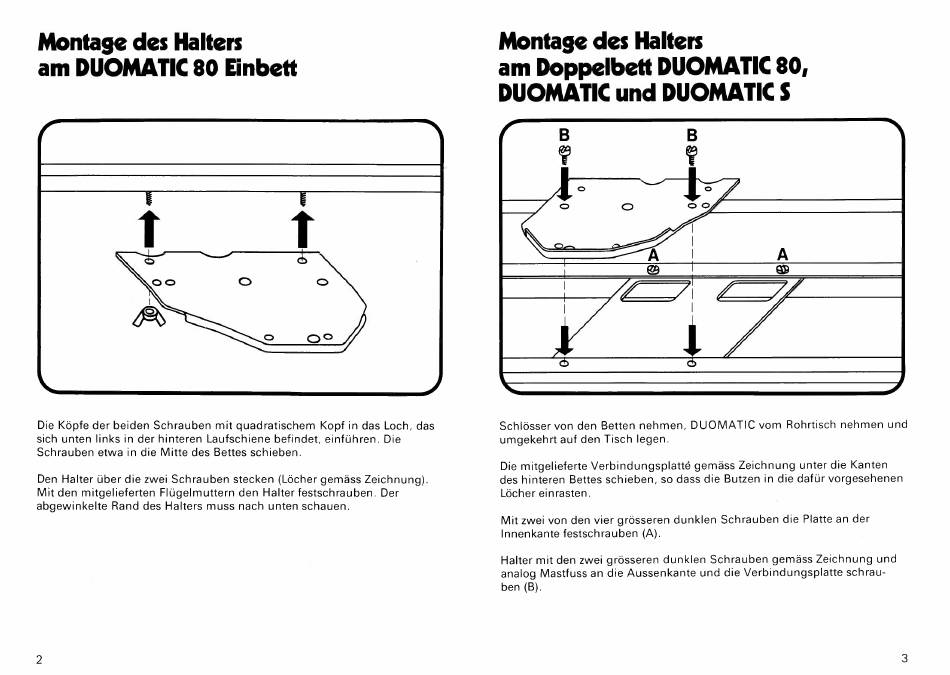

Montage des Halters
am DUOMATIC 80 Einbett
Die Köpfe der beiden Schrauben mit quadratischem Kopf in das Loch, das
sich unten links in der hinteren Laufschiene befindet, einführen. Die
Schrauben etwa in die Mitte des Bettes schieben.
Den Halter über die zwei Schrauben stecken (Löcher gemäss Zeichnung).
Mit den mitgelieferten Flügelmuttern den Halter festschrauben. Der
abgewinkelte Rand des Halters muss nach unten schauen.
2
Montage des Halters
am Doppelbett DUOMATIC 80,
DUOMATIC und DUOMATIC S
Schlösser von den Betten nehmen, DUOMATIC vom Rohrtisch nehmen und
umgekehrt auf den Tisch legen.
Die mitgelieferte Verbindungsplatte gemäss Zeichnung unter die Kanten
des hinteren Bettes schieben, so dass die Butzen in die dafür vorgesehenen
Löcher ein rasten.
Mit zwei von den vier grösseren dunklen Schrauben die Platte an der
Innenkante festschrauben (A).
Halter mit den zwei grösseren dunklen Schrauben gemäss Zeichnung und
analog Mastfuss an die Aussenkante und die Verbindungsplatte schrau-
ben (B).
3
B
B
A
A
