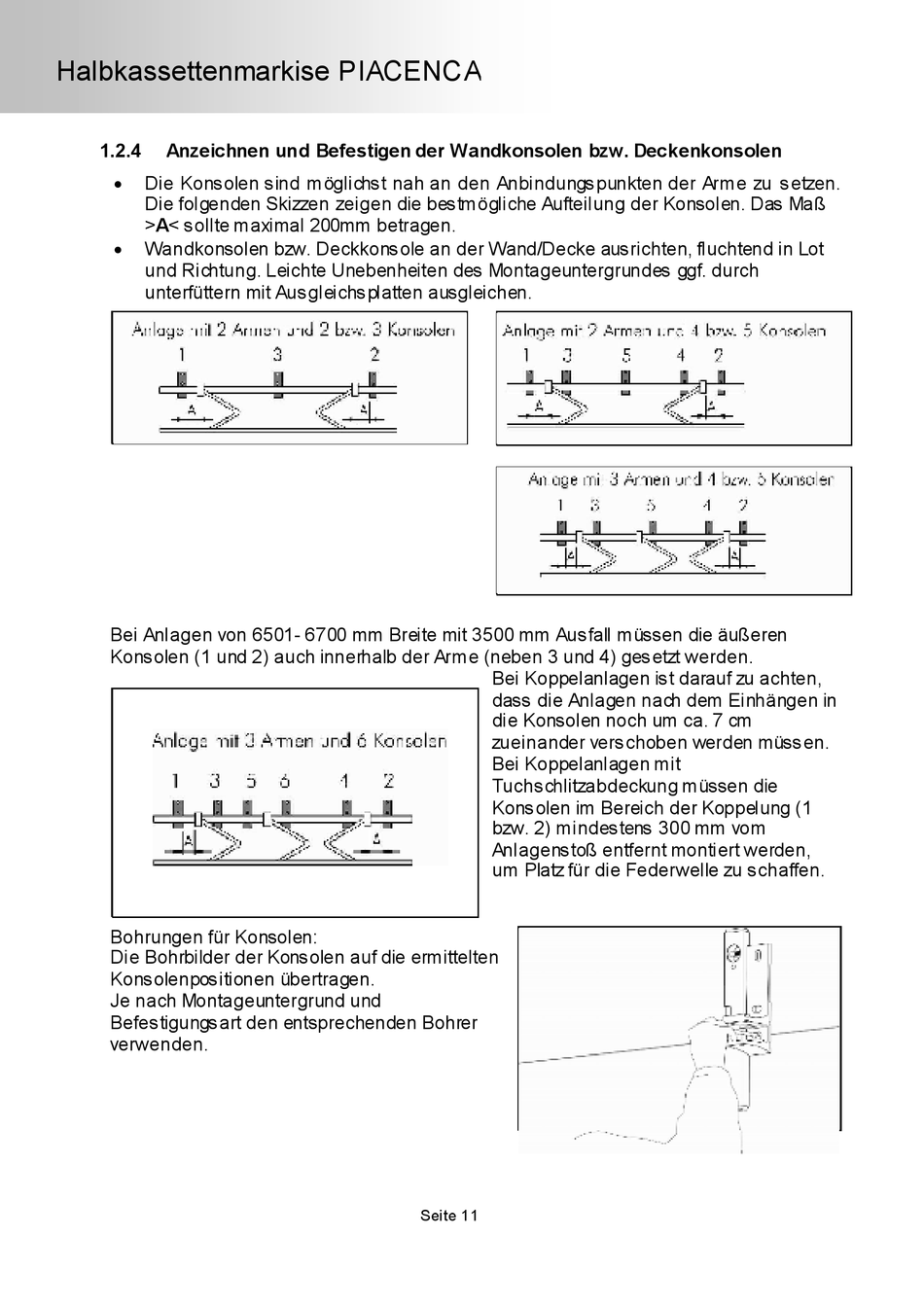

Halbkassettenmarkise PIACENCA
1.2.4 Anzeichnen und Befestigen der Wandkonsolen bzw. Deckenkonsolen
¿$ Die Konsolen sind möglichst nah an den Anbindungspunkten der Arme zu setzen.
Die folgenden Skizzen zeigen die bestmögliche Aufteilung der Konsolen. Das Maß
>A< sollte maximal 200mm betragen.
¿$ Wandkonsolen bzw. Deckkonsole an der Wand/Decke ausrichten, fluchtend in Lot
und Richtung. Leichte Unebenheiten des Montageuntergrundes ggf. durch
unterfüttern mit Ausgleichsplatten ausgleichen.
Bei Anlagen von 6501- 6700 mm Breite mit 3500 mm Ausfall müssen die äußeren
Konsolen (1 und 2) auch innerhalb der Arme (neben 3 und 4) gesetzt werden.
Bohrungen für Konsolen:
Die Bohrbilder der Konsolen auf die ermittelten
Konsolenpositionen übertragen.
Je nach Montageuntergrund und
Befestigungsart den entsprechenden Bohrer
verwenden.
Bei Koppelanlagen ist darauf zu achten,
dass die Anlagen nach dem Einhängen in
die Konsolen noch um ca. 7 cm
zueinander verschoben werden müssen.
Bei Koppelanlagen mit
Tuchschlitzabdeckung müssen die
Konsolen im Bereich der Koppelung (1
bzw. 2) mindestens 300 mm vom
Anlagenstoß entfernt montiert werden,
um Platz für die Federwelle zu schaffen.
