Hama LSP-203 Bedienungsanleitung

Hama LSP-203 Bedienungsanleitung

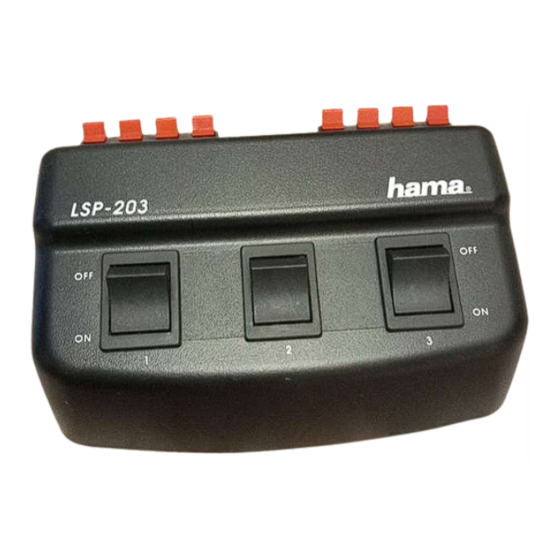

Lautsprecher-umschaltpult
Vorschau ausblenden
1
2
3
4
5
6
7
8

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
00042913-05.06

Werbung

loading

Verwandte Anleitungen für Hama LSP-203

Inhaltszusammenfassung für Hama LSP-203

  • Seite 1 00042913-05.06...
  • Seite 2 00042913 Lautsprecher-Umschaltpult Loudspeaker Switching Console Pupitre de Sélection pour enceintes »LSP-203«...

  • Seite 3: Anschlussmöglichkeiten

    Bedienungsanleitung »LSP-203« Das Umschaltpult »LSP-203« ermöglicht den Anschluss von bis zu 3 Lautsprecherpaaren an das Buchsenpaar des Lautsprecherausgangs bei Verstärkern, Receivern, Stereoanlagen, usw. Die Lautsprecherpaare können einzeln oder gemeinsam betrieben werden. Anschlussmöglichkeiten Eingang (Amplifi er): Der Eingang ist mit Amplifi er gekennzeichnet.
  • Seite 4 Achtung! Durch den gleichzeitigen Betrieb mehrerer Lautsprecherpaare kann der Ausgang Ihres Verstärkers überlastet und evtl. zerstört werden. Sind alle Lautsprecher abgeschaltet wird der Verstärkerausgang mit 220 Ohm belastet. Abmessungen: ca. 17 x 11 x 4,5 cm Gewicht: ca. 0,4 kg Irrtümer und technische Änderungen vorbehalten!
  • Seite 5 L Operating instructions »LSP-203« The Speaker Switching Console »LSP-203« permits connection of up to 3 pairs of speakers to the pair of speaker sockets of amplifi ers, receivers, stereo systems, etc. The pairs of speakers can be individually or jointly operated.
  • Seite 6 WARNING! Simultaneous operation of several pairs of speakers can overload the output of the amplifi er and could even destroy it! The amplifi er output is loaded with 220 Ohm when all speakers are switched off. Dimensions: approx. 17 x 11 x 4.5 cm Weight: approx.

  • Seite 7: Possibilités De Connexion

    A l‘aide de 3 interrupteurs à bascule, 3 paires d‘enceintes peuvent être mises en et hors circuit individuellement ou en commun. Le pupitre de sélection «LSP-203» permet une puissance de commutation maximale de 100 W. Si les contacts sont fermés, la puissance transmissible...
  • Seite 8 Attention! En cas d‘utilisation simultanée de plusieurs paires d‘enceintes, la sortie de votre récepteur peut être surchargée et détruite par la suite. En cas de coupure de toutes les enceintes, la résistance à la sortie de l‘amplifi cateur est de 220 ohms. Dimensions : 17 x 11 x 4,5 cm env.
