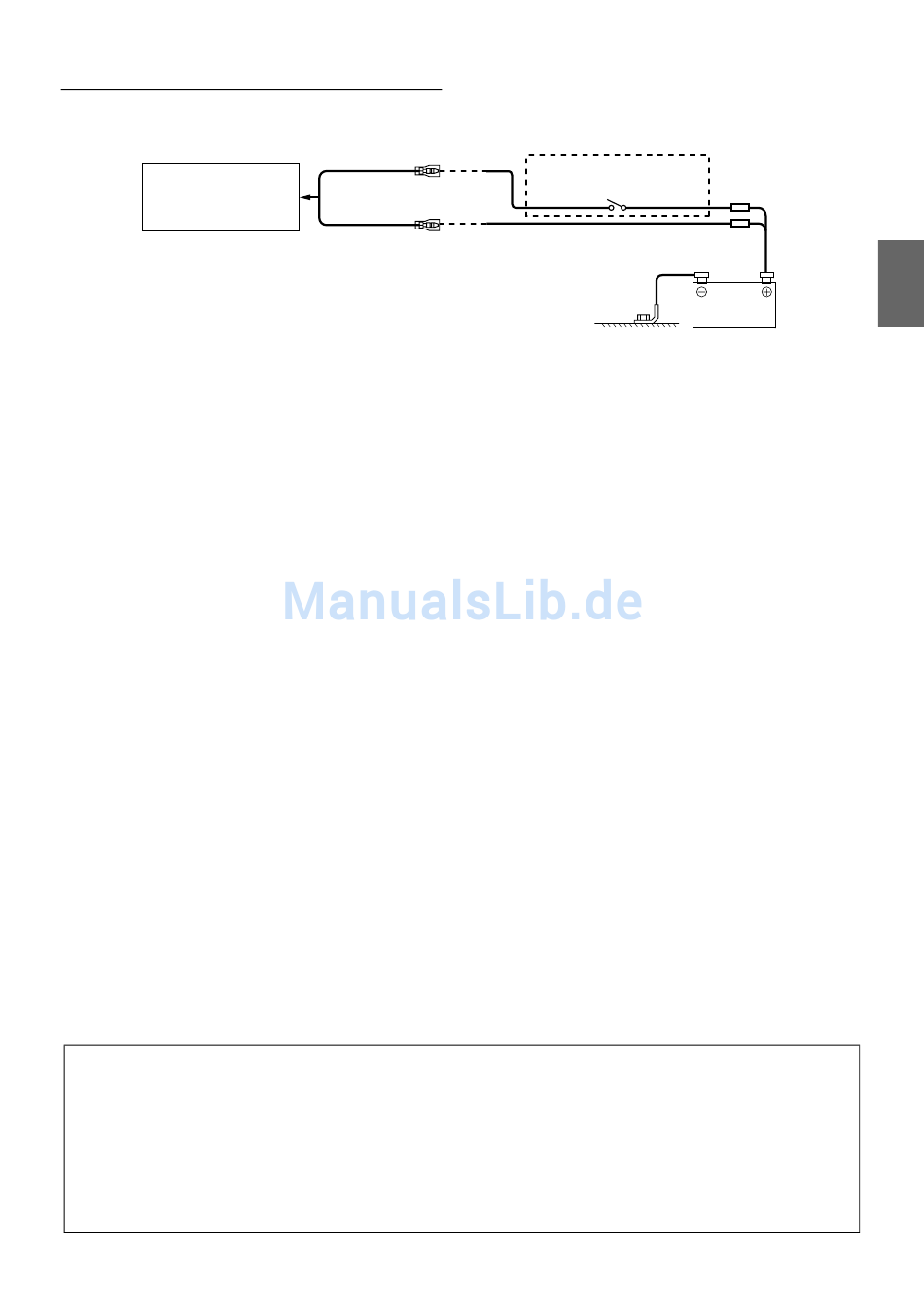

Anschlussschema für SPST-Schalter (separat erhältlich)
(Falls keine ACC-Spannungsversorgung vorhanden ist)
ICS-X7
• Wenn Ihr Fahrzeug keine ACC-Spannungsversorgung bietet, schließen Sie das Gerät über einen separat erhältlichen SPST-Schalter (einpoliger
Ein-/Ausschalter) und über eine separat erhältliche Sicherung an.
• Das Diagramm und die oben angegebene Amperezahl der Sicherung beziehen sich auf den Fall, in dem der ICS-X7 allein verwendet wird.
• Wenn das Zuleitungskabel für die geschaltete Stromversorgung (Zündung) des ICS-X7 direkt mit dem Pluspol (+) der Batterie des Fahrzeugs
verbunden ist, zieht der ICS-X7 auch im ausgeschalteten Zustand Strom (einige hundert Milliampere), was ein Entladen der Batterie zur Folge
haben kann.
Zur Vermeidung von Störeinstreuungen.
• Achten Sie beim Einbau darauf, dass das Gerät und die Kabel mindestens 10 cm vom nächsten Kabelbaum des Fahrzeugs
entfernt sind.
• Verlegen Sie das Batterie-Zuleitungskabel so weit entfernt wie möglich von anderen Kabeln.
• Verbinden Sie das Massekabel sicher mit einer blanken Metallstelle des Fahrzeugchassis (ggf. Lack, Schmutz oder Fett an der
betreffenden Stelle entfernen).
• Wenn Sie einen optionalen Entstörfilter verwenden, schalten Sie diesen so weit wie möglich vom Gerät entfernt in das
Bordnetz. Ihr Alpine-Fachhändler hält eine Reihe wirkungsvoller Entstörfilter bereit und berät Sie gerne.
• Sollten Sie bezüglich der Entstörung Ihres Fahrzeugs weitere Fragen haben, wenden Sie sich bitte an Ihren Alpine-
Fachhändler.
ACC
(Rot)
BATTERY
(Gelb)
SICHERUNG
SPST SW (Option)
(5 A) (Option)
SICHERUNG
(20 A) (Option)
Batterie
