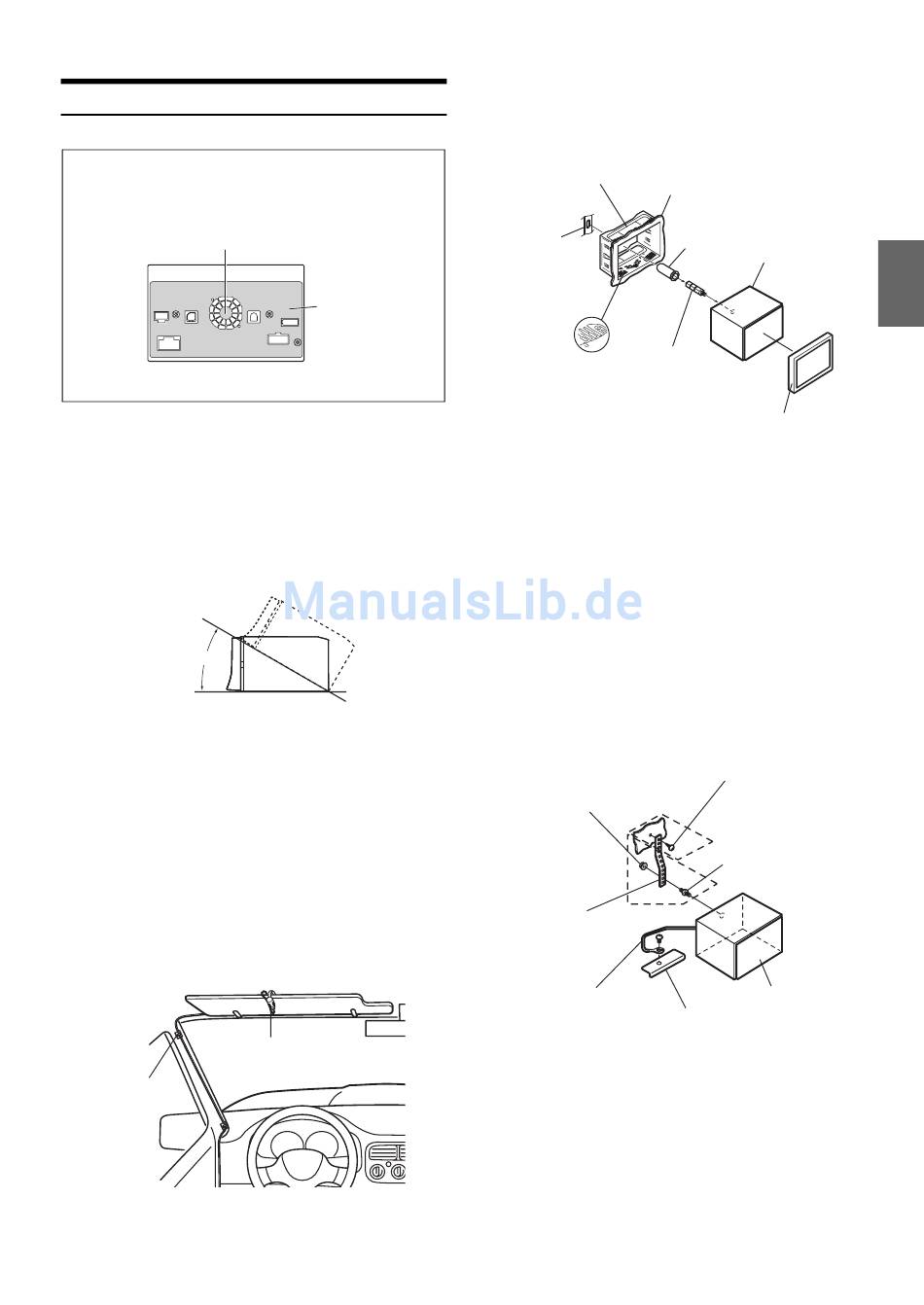

Einbau
Vorsicht
Achten Sie auf ungehinderte Luftzirkulation im Bereich von
Ventilator und Kühlkörper. Falls die Belüftungsöffnungen
verdeckt oder verschlossen werden, kommt es zu Hitzestau im
Gerät und es besteht Brandgefahr.
Belüftungsöffnung
Rückseite des Geräts
Vorsichtshinweise zum Installationsort
1
Installationswinkel
Die Installation sollte in einem Winkel zwischen
horizontal und 30° erfolgen. Liegt der
Installationswinkel außerhalb dieses Bereichs, kann
es zu Leistungseinbußen und möglicherweise zu
Schäden kommen.
0 -30°
2
Befestigung des Mikrofons.
Beachten Sie Folgendes für den sicheren Gebrauch:
• Der Einbauort ist stabil und fest.
• Die Sicht und Tätigkeiten des Fahrers werden nicht behindert.
• Das Mikrofon ist dort angebracht, wo die Stimme des Fahrers
gut hörbar ist (an der Sonnenblende usw.).
Beim Sprechen in das Mikrofon sollten Sie nicht die Haltung
ändern müssen, die Sie zum Fahren eingenommen haben.
Dies könnte Ihre Aufmerksamkeit vom sicheren Fahren Ihres
Wagens ablenken. Beachten Sie die Richtung und den
Abstand beim Anbringen des Mikrofons. Bestätigen Sie, ob
die Stimme des Fahrers am ausgewählten Ort gut hörbar
ist.
Kabelklammer
(separat
erhältlich)
Kühlkörper
Mikrofon
3
Nehmen Sie den Einbaurahmen vom Hauptgerät
(siehe „Ausbau" auf der Seite 72).
Schieben Sie das Gerät in den Einbaurahmen und
sichern Sie es.
Einbaurahmen
Armaturenbrett
(mitgeliefert)
Halterungsklammer
Druck-
1
Platten
*
Sechskantbolzen
(mitgeliefert)
1
*
Wenn der angebrachte Einbaurahmen lose im Armaturenbrett sitzt,
können die Druckplatten geringfügig gebogen werden, um das
Problem zu beheben.
2
*
Die mitgelieferte Frontplatte kann angebracht werden.
4
Falls das Fahrzeug eine Stützhalterung aufweist,
bringen Sie die lange Sechskantschraube an der
Rückseite des ICS-X7 an und decken Sie sie mit der
Gummikappe ab. Bei einem Fahrzeug ohne
Stützhalterung muss das Hauptgerät mit Hilfe einer
Befestigungsstrebe (nicht im Lieferumfang) hinten
abgestützt werden. Sichern Sie das Massekabel des
Geräts mit Hilfe einer bereits am Chassis des
Fahrzeugs vorhandenen Schraube (*1) an einer
sauberen Metallstelle. Schließen Sie alle anderen
Kabel des ICS-X7 an dieses Gerät gemäß den
Angaben im Abschnitt ANSCHLÜSSE an.
Sechskantmutter (M5)
Befestigu-
ngsstrebe
Massekabel
• Für die Schraube, gekennzeichnet mit „*2", eine für den gewählten
Einbauort geeignete Schraube verwenden.
5
Schieben Sie den ICS-X7 in das Armaturenbrett, bis
ein Klicken ertönt. Hierdurch wird sichergestellt,
dass das Gerät vorschriftsmäßig arretiert ist und
nicht aus dem Armaturenbrett rutschen kann.
Gummikappe
(mitgeliefert)
Dieses Gerät
2
Frontplatte*
(mitgeliefert)
Schraube
2
*
Stiftschraube
1
*
Dieses Gerät
Chassis
71
-DE
