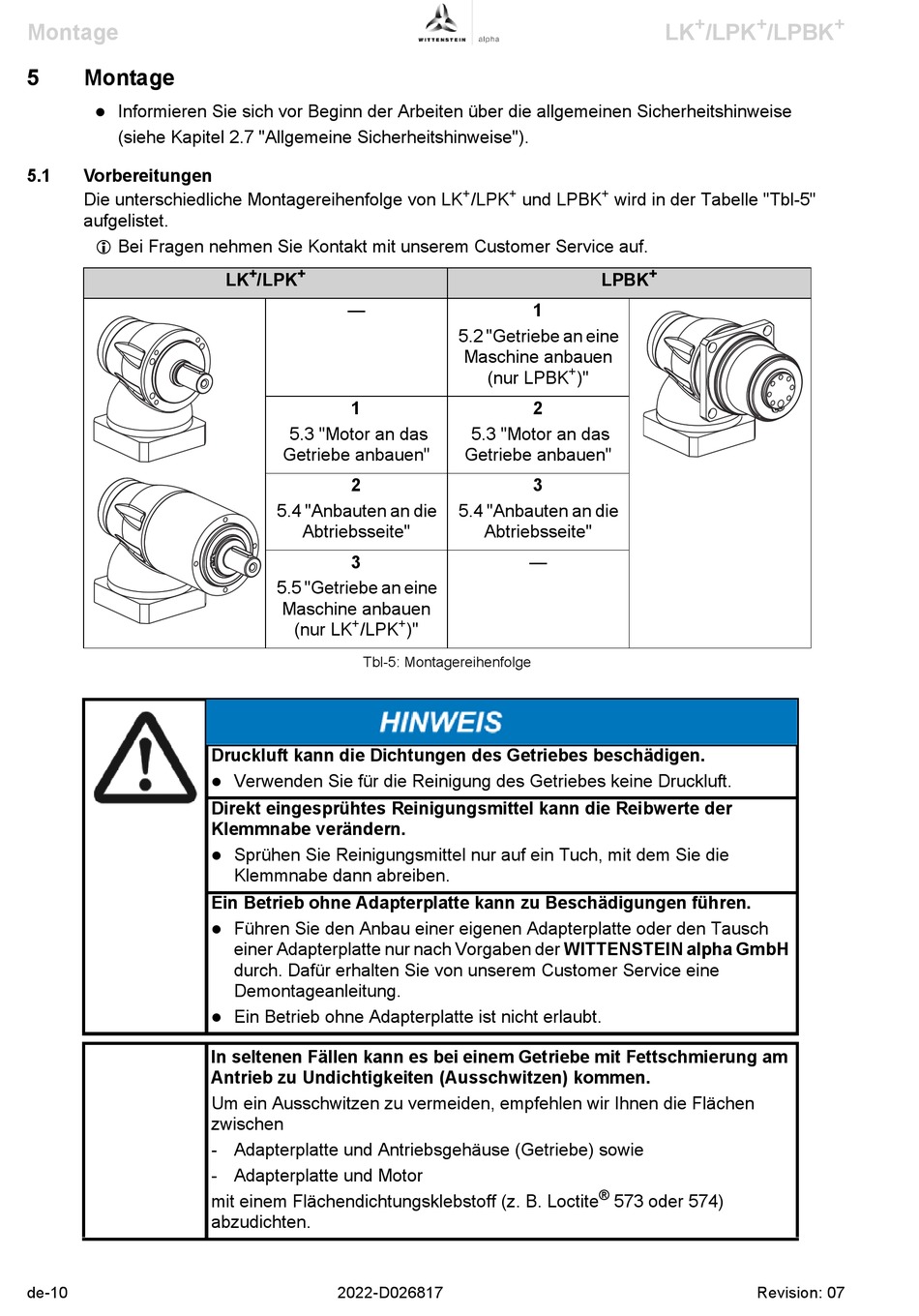

Montage
5
Montage
Informieren Sie sich vor Beginn der Arbeiten über die allgemeinen Sicherheitshinweise
(siehe Kapitel 2.7 "Allgemeine Sicherheitshinweise").
5.1
Vorbereitungen
Die unterschiedliche Montagereihenfolge von LK
aufgelistet.
Bei Fragen nehmen Sie Kontakt mit unserem Customer Service auf.
de-10
+
+
LK
/LPK
—
1
5.3 "Motor an das
Getriebe anbauen"
2
5.4 "Anbauten an die
Abtriebsseite"
3
5.5 "Getriebe an eine
Maschine anbauen
+
(nur LK
/LPK
Tbl-5: Montagereihenfolge
Druckluft kann die Dichtungen des Getriebes beschädigen.
Verwenden Sie für die Reinigung des Getriebes keine Druckluft.
Direkt eingesprühtes Reinigungsmittel kann die Reibwerte der
Klemmnabe verändern.
Sprühen Sie Reinigungsmittel nur auf ein Tuch, mit dem Sie die
Klemmnabe dann abreiben.
Ein Betrieb ohne Adapterplatte kann zu Beschädigungen führen.
Führen Sie den Anbau einer eigenen Adapterplatte oder den Tausch
einer Adapterplatte nur nach Vorgaben der WITTENSTEIN alpha GmbH
durch. Dafür erhalten Sie von unserem Customer Service eine
Demontageanleitung.
Ein Betrieb ohne Adapterplatte ist nicht erlaubt.
In seltenen Fällen kann es bei einem Getriebe mit Fettschmierung am
Antrieb zu Undichtigkeiten (Ausschwitzen) kommen.
Um ein Ausschwitzen zu vermeiden, empfehlen wir Ihnen die Flächen
zwischen
- Adapterplatte und Antriebsgehäuse (Getriebe) sowie
- Adapterplatte und Motor
mit einem Flächendichtungsklebstoff (z. B. Loctite
abzudichten.
2022-D026817
+
+
/LPK
und LPBK
1
5.2 "Getriebe an eine
Maschine anbauen
+
(nur LPBK
2
5.3 "Motor an das
Getriebe anbauen"
3
5.4 "Anbauten an die
Abtriebsseite"
—
+
)"
+
LK
/LPK
+
wird in der Tabelle "Tbl-5"
+
LPBK
)"
®
573 oder 574)
+
+
/LPBK
Revision: 07
