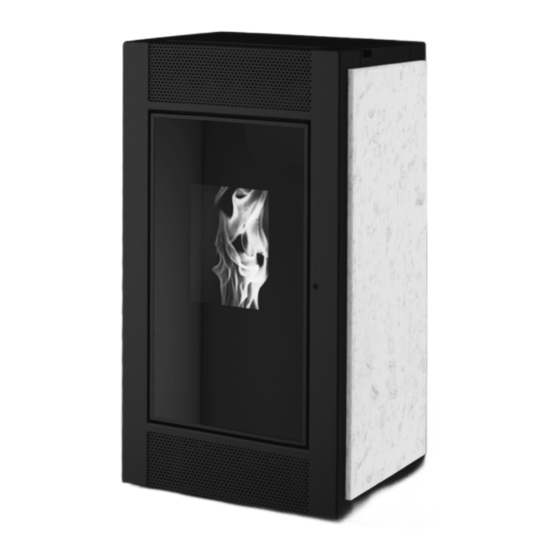

Olsberg Lima 2.0 Montageanleitung Für Den Fachhandwerker

Vorschau ausblenden

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen

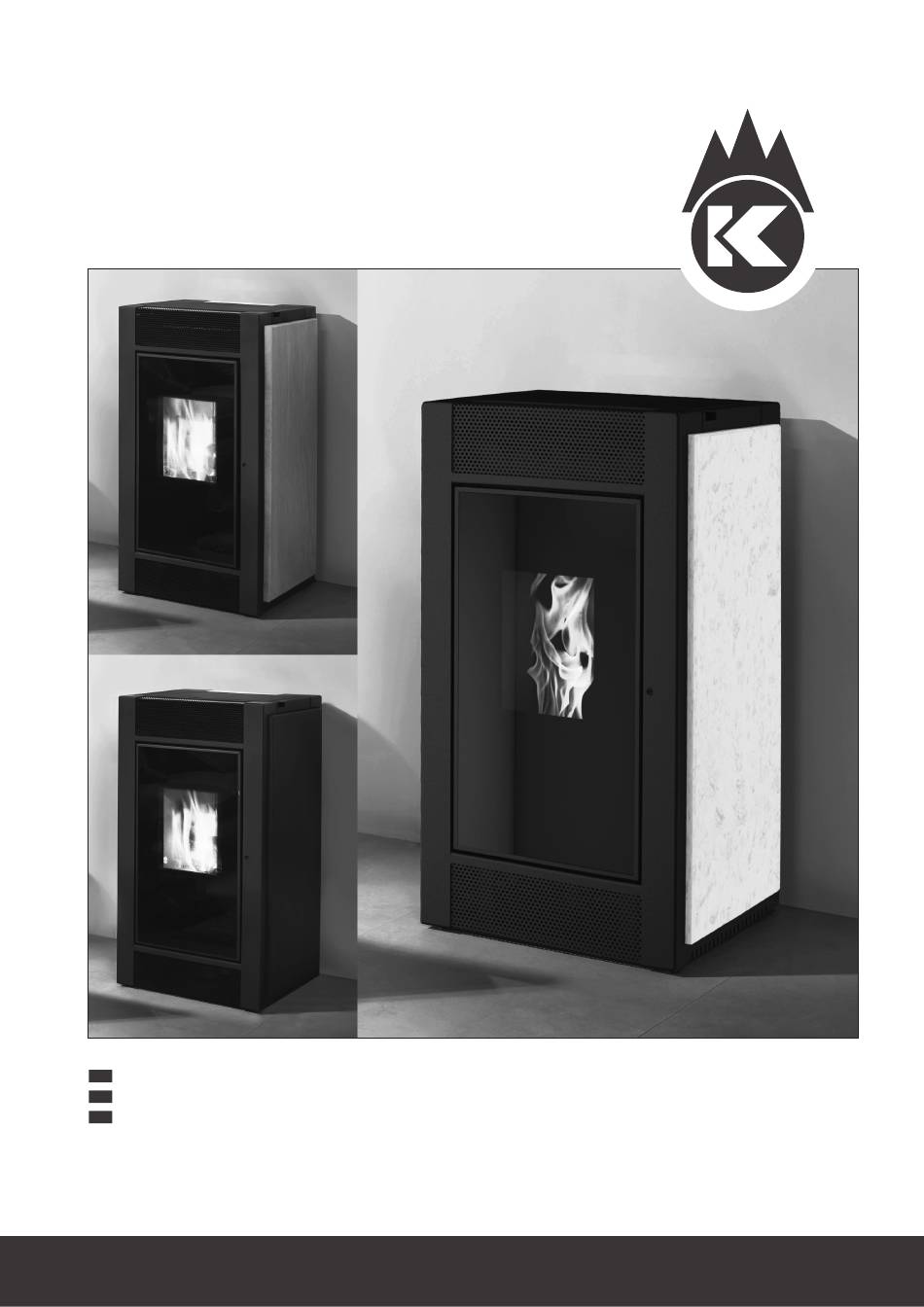

Königshütte –
Pellet-Kaminofen
Pellet fireplace
Poêle à granulés
DE
Montageanleitung für den Fachbetrieb | Bedienungsanleitung für den Benutzer
EN
Installation instructions for the specialist company | Operating manual for the user
FR
Instructions de montage pour l'entreprise spécialisée | Mode d'emploi pour l'utilisateur
olsberg.com
Lima 2.0
2 0 2 1

Werbung

loading

Verwandte Anleitungen für Olsberg Lima 2.0

Inhaltszusammenfassung für Olsberg Lima 2.0

  • Seite 1 Königshütte – Lima 2.0 Pellet-Kaminofen Pellet fireplace Poêle à granulés Montageanleitung für den Fachbetrieb | Bedienungsanleitung für den Benutzer Installation instructions for the specialist company | Operating manual for the user Instructions de montage pour l’entreprise spécialisée | Mode d’emploi pour l’utilisateur olsberg.com...
  • Seite 2 Königshütte Produktübersicht Lima 2.0 6 kW Product overview Pelletofen Aperçu des produits Pellet stove Poêle à pellets Lima 2.0 6 kW Produktübersicht Product overview Aperçu du produit Touch Bediendisplay Touch control display Panneau de commande tactile Pelletbehälter Deckel Pellet reservoir cover Couvercle du réservoir à...
  • Seite 3 Königshütte Inhalt und Übersicht dieser Dokumentation Lima 2.0 6 kW Contents and overview of this documentation Pelletofen Contenu et aperçu de cette documentation Pellet stove Poêle à pellets 1 Allgemeines und Sicherheitshinweise Allgemeine, rechtliche und sicherheitsrelevante Informationen für das Fachunternehmen und für den Benutzer 2 Montageanleitung Instruktionen zur Montage der Anlage ausschließlich für das qualifizierte Fachunternehmen...
  • Seite 4 1.6 Darstellung von Informationen Diese Olsberg Montage- und Bedienungsanleitung ist ein 1.7 Sicherheitshinweise Bestandteil des Olsberg Pellet-Kaminofens und muss am Einsatzort sorgfältig aufbewahrt werden. Ohne diese Anleitung gilt der Pellet- Montageanleitung (für den Fachbetrieb) Kaminofen als nicht vollständig. Die Anleitung muss zusammen mit allen anderen Unterlagen nach erfolgter Montage an den Betreiber 2.1 Auslieferung/Lieferumfang...
  • Seite 5 ● Achten Sie auf ausreichenden Abstand zwischen Pellet- An- oder Umbauten, die ohne schriftliche Genehmigung von Kaminofen (inkl. Luftabgasführung) und Gardinen, Teppichen, Olsberg vorgenommen werden, können zu Beschädigungen und Polstermöbeln und anderen brennbaren Materialien! Gefährdungen führen. Diese sind nicht zulässig und führen zum ●...
  • Seite 6 Montageanleitung Königshütte Lima 2.0 6 kW für den Fachbetrieb Pelletofen 2 Montageanleitung (für den Fachbetrieb) 2.1 Auslieferung/Lieferumfang 2.2 Typenschild Das Heizgeät wird mit Ausnahme der separat beiliegenden Verkleidungsblenden vormontiert angeliefert. ● Verpackung entfernen und Lieferumfang prüfen! ● Sichtbare Schäden an Königshütte melden! Abb.
  • Seite 7 Montageanleitung Königshütte Lima 2.0 6 kW für den Fachbetrieb Pelletofen 2.3 Maße Abb. 2.3 Maße: Lima Stahl / Lima Naturstein Abb. 2.4 Maße: Lima Kalkstein / Lima Sandstein 7 | 100 Technische Änderungen und Irrtümer vorbehalten...
  • Seite 8 Montageanleitung Königshütte Lima 2.0 6 kW für den Fachbetrieb Pelletofen 2.6 Aufstellort und Montagevoraussetzung 2.4 Technische Daten Pellet-Kaminofen Lima 2.0 6 kW 38/206 Nennwärmeleistung 6,0 kW Raumwärmeleistung 6,1 kW Stahl / Naturstein: 991x500x485 AbmessungenHxBxT (mm) Kalk-/ Sandstein: 991x510x485 Stahl: 120...
  • Seite 9 95 mm betragen. nur zulässige Brennstoffe verwendet werden! Funkenschutzplatte (Empfehlung Königshütte) ū Bei brennbaren Fuß- oder Teppichböden empfi ehlt Olsberg eine stabile und nicht brennbare Funkenschutzplatte zu verwenden. ū Die Funkenschutzplatte sollte dabei die Feuerraumöff nung des Pellet-Kaminofens nach vorne um 50 cm und seitlich um 30 cm überragen.
  • Seite 10 Montageanleitung Königshütte Lima 2.0 6 kW für den Fachbetrieb Pelletofen 2.7 Montage Abgasrohr montieren ● Bauen Sie das Rohrfutter (bauseitig) in den Schornstein ein! Die Anschlusshöhe kann individuell festgelegt werden, sollte aber 1,5 m ab Anschlussstutzen nicht übersteigen. ● Achten Sie auf einen Abstand von min. 95 mm zwischen Rauchrohr und brennbaren Bauteilen! ●...
  • Seite 11 Montageanleitung Königshütte Lima 2.0 6 kW für den Fachbetrieb Pelletofen Abb. 2.12 Verbrennungsluftstutzen festschrauben ● Abb. 2.10 Untere hintere Rückwand und Blende demontieren Abb. 2.11 Verbrennungsluftstutzen abschrauben Abb. 2.13 Untere Rückwand und mitgelieferte Blende montieren 11 | 100 Technische Änderungen und Irrtümer vorbehalten...
  • Seite 12 Montageanleitung Königshütte Lima 2.0 6 kW für den Fachbetrieb Pelletofen Verbrennungsluftklappe aktivieren Pellet-Kaminofen mit den höhenverstellbaren Füßen ausrichen ● Richten Sie des Pellet-Kaminofen am Aufstellort mit Hilfe der Die Verbrennungsluftklappe muss in der Serviceebene auf dem höhenverstellbaren Füße aus, bevor Sie den Pellet-Kaminofen Touch Bedienfeld aktiviert werden (siehe in Kap 3.7).
  • Seite 13 Montageanleitung Königshütte Lima 2.0 6 kW für den Fachbetrieb Pelletofen 2.8 Elektrischer Anschluss Hinweis! Auch ohne Zubehör muss der Stecker eingesteckt Beiliegenden Stecker in die Buchse auf der Rückseite des Pellet- sein, da der Pellet-Kaminofen sonst nicht betriebsbereit ist. Kaminofens aufstecken. Falls der Pellet-Kaminofen mit Zubehör (Externer Raumthermostat) betrieben werden soll, schließen Sie...
  • Seite 14 Montageanleitung Königshütte Lima 2.0 6 kW für den Fachbetrieb Pelletofen 2.9 Montage und Funktion überprüfen ● Stellen Sie den Hauptschalter auf „I“ (rechte Geräterückseite)! ū Das Display des Touch-Bedienfeldes wird automatisch aktiviert. ● Überprüfen Sie die vollständig ausgeführte Montage (Sichtprüfung)! Hinweis: Der möglicherweise auftretende Geruch durch das...
  • Seite 15 Königshütte Lima 2.0 6 kW Pelletofen 15 | 100 Technische Änderungen und Irrtümer vorbehalten...
  • Seite 16 Bedienungsanleitung Königshütte Lima 2.0 6 kW für den Benutzer Pelletofen 3 Bedienungsanleitung (für den Benutzer) 3.1 Inbetriebnahme (Voraussetzung/Vorbereitung) 3.2 Pellets einfüllen ● Öffnen Sie den Deckel des Pelltebehälters! ● Befüllen Sie den Pelletbehälter mit Pellets! Verwenden Sie ausschließlich Pellets nach DIN EN 14961-2 und dem Zertifizierungsprogramm DIN-plus oder der Ö-Norm M 7135!
  • Seite 17 Bedienungsanleitung Königshütte Lima 2.0 6 kW für den Benutzer Pelletofen Warnung! Gefahr schwerer Personenschäden, Achtung! Beschädigung der Lackoberfläche! Sach- und/oder Umweltschäden! Der Pellet-Kaminofen ist mit einem hochwertigen temperatur- ● Der Pellet-Kaminofen darf nur mit Pellets befeuert werden, beständigen Lack beschichtet, der seine endgültige Festigkeit die der DIN EN 14961-2 und dem Zertifizierungsprogramm erst nach dem ersten Aufheizen erreicht.
  • Seite 18 Bedienungsanleitung Königshütte Lima 2.0 6 kW für den Benutzer Pelletofen 3.4 Nutzung und Gebrauch des Pellet-Kaminofens 3.5 Wiederinbetriebnahme Überprüfen Sie die ungehinderte Abgasabführung nach längeren Warnung! Schwere Personen- und Sachschäden! Betriebsunterbrechungen! ● Kontrollieren Sie den Pelletbehälter und die Schnecke vor ei- (Verbrennungen/Brandgefahr) Die Oberflächen des Pellet-Kaminofens, insbesondere die...
  • Seite 19 „HOME-Anzeige“. Wenn 5 Minuten lang kein Tastendruck erfolgt, erlischt die Anzeige im Display (Energiesparmodus). Durch berühren des Displays erscheint erneut die HOME-Anzeige. Hinweis! Die WLAN-Funktion des Pellet-Kaminofens Lima 2.0 ist werkseitig auf eine Benutzungsdauer von 60 Minuten limi- tiert und wird deshalb nach 60 Minuten deaktiviert.
  • Seite 20 Bedienungsanleitung Königshütte Lima 2.0 6 kW für den Benutzer Pelletofen Anzeige “HOME“ PARTY-FUNKTION EIN Die Party-Funktion wird durch langes Drücken der „Party- Taste“ eingeschaltet, d.h. die voreingestellten Schaltzeiten (siehe „Zeitschaltprogramme“) werden ignoriert und der 16:20 Pellet-Kaminofen heizt mit der eingestellte Leistungsstufe.
  • Seite 21 Bedienungsanleitung Königshütte Lima 2.0 6 kW für den Benutzer Pelletofen Anzeige „EINSTELLUNGEN“ REINIGUNG Kleine Reinigung: Die „Kleine Reinigung“ wird jede Stunde durchgeführt und ist von kurzer Dauer. Der Schneckenmotor wird ausgeschaltet und der Saugzugventilator läuft mit maximaler Drehzahl. Dadurch wird die Brennermulde gesäu- bert.
  • Seite 22 Bedienungsanleitung Königshütte Lima 2.0 6 kW für den Benutzer Pelletofen Nachtabsenkung Anzeige „BETRIEBSARTEN“ (nur bei Betriebsart „Automatik“ und aktivierten Schaltzeiten, ohne Schaltzeiten gibt es keine Nachtabsenkung.) Die Nachtabsenktemperatur kann auf 5°C bis 20°C oder „---“ einge- stellt werden. Werkseinstellung ist „---“ gleich inaktiv.
  • Seite 23 Bedienungsanleitung Königshütte Lima 2.0 6 kW für den Benutzer Pelletofen Betriebsart AUTOMATIK Anzeige „ZEITSCHALTPROGRAMME“ 17:10 Wochenblock Wochenende Arbeitstage Donnerstag Betriebsart Montag Freitag Dienstag Samstag Automatik Mittwoch Sonntag Manuell Abb. 3.24 Touch-Bedienfeld – Schaltzeiten, vordefinierte Tagesblöcke Abb. 3.22 Touch-Bedienfeld – Betriebsart Manuell In der Betriebsart „AUTOMATIK“...
  • Seite 24 Bedienungsanleitung Königshütte Lima 2.0 6 kW für den Benutzer Pelletofen Achtung: Die Schaltzeiten müssen sich immer auf einen Tag bezie- Anzeige „INFORMATION“ hen, d.h. eine Schaltzeit darf die 24-Uhr-Grenze nicht überschreiten. Einschalten vor 24 Uhr und Ausschalten nach 24 Uhr kann von der Software nicht erkannt werden.
  • Seite 25 Bedienungsanleitung Königshütte Lima 2.0 6 kW für den Benutzer Pelletofen Anzeige „WLAN“ SERVICEMENÜ Passwortgeschützter Bereich für Servicetechniker In diesem Menü kann der WLAN Empfang über den Schalter oben (Hinweis: Das Passwort für das Servicemenü kann der Fachhändler beim Olsberg Kundendienst erhalten).
  • Seite 26 ● Wechseln Sie dazu auf dem Touchbedienfeld des Pellet- Kaminofens auf die WLAN-Seite! ● Installieren Sie die App auf Ihrem Smartphone! Hinweis: Die WLAN Funktion des Pellet-Kaminofen Lima 2.0 ist werksseitig auf eine Nutzungsdauer von 60 Minuten limitiert und wird deshalb nach 60 Minuten deaktiviert.
  • Seite 27 Bedienungsanleitung Königshütte Lima 2.0 6 kW für den Benutzer Pelletofen 08:17 15:41 WLAN WLAN 1.: Internet Verbindung herstellen WLAN Einstellungen Aktuelles WLAN: Home Verbunden 2.: APP Parameter eingeben: APP Einstellungen Abb. 3.41 WLAN aktivieren Abb. 3.45 Bei bestehender WLAN Verbindung App Einstellungen wählen...
  • Seite 28 Bedienungsanleitung Königshütte Lima 2.0 6 kW für den Benutzer Pelletofen 3.9 Stör- und Warnmeldungen im Display Störmeldungen Während eine Störung anliegt, wird ein laufender Verbrennungsprozess angehalten. Tritt eine Störmeldung im Ruhezustand auf, wird der Start des Verbrennungsprozesses nicht erlaubt. Eine Störmeldung wird mit Blinken des Displays angezeigt.
  • Seite 29 Bedienungsanleitung Königshütte Lima 2.0 6 kW für den Benutzer Pelletofen Warnmeldungen Während eine Warnung anliegt, wird ein laufender Verbrennungsprozess angehalten. Solange sich der Pellet- Kaminofen im Verbrennungsprozess befindet, ist die Warnmeldung dauerhaft sichtbar. Tritt eine Warnmeldung im Ruhezustand auf, wird der Start des Verbrennungsprozesses nicht erlaubt.
  • Seite 30 Pflege und Wartung Königshütte Reinigungs- und Pflegehinweise für den Benutzer Lima 2.0 6 kW Pelletofen 4 Reinigung, Pflege und Wartung 4.1 Reinigung und Pflege durch den Benutzer Warnung! Schwere Personen- und Sachschäden! Für eine einwandfreie Funktion des Pellet-Kaminofens ist die regel- ●...
  • Seite 31 Pflege und Wartung Königshütte Wartungshinweise für den Fachbetrieb Lima 2.0 6 kW Pelletofen 4.2 Wartung und Instandhaltung durch den Fachbetrieb (min. einmal jährlich) Siehe Wartungshandbuch Download Olsberg! Erforderliche Tätigkeiten Wie oft? Womit? Funktion der Steuerung und Regelung prüfen 1 x pro Jahr...
  • Seite 32 Allgemeine Garantiebedingungen Königshütte Geschäftseinheit Wärmetechnik Lima 2.0 6 kW Pelletofen 5 Sachmängelhaftung Die Haftung des Verkäufers für Sachmängel richtet sich nach den gesetzlichen Vorschriften der §§ 437 ff BGB. Danach besteht grundsätzlich eine Haftung des Verkäufers für die Sachmängelfreiheit des Produkts gegenüber dem Endkunden für einenZeitraum von zwei Jahren.
  • Seite 33 Königshütte Lima 2.0 6 kW Pelletofen 33 | 100 Technische Änderungen und Irrtümer vorbehalten...
  • Seite 34 1.7 Safety information These Olsberg installation instructions and operating manual are part of the Olsberg pellet fireplace and must be kept in a safe Installation instructions (for the specialist company) place in the place of use. The pellet fireplace is not considered to 2.1 Delivery/scope of delivery...
  • Seite 35 Modifications, attachments or conversions which are made without written approval from Olsberg ● Ensure that there is a sufficient distance between the pellet fire- may result in damage and risks. This is not permitted and results in place (incl.
  • Seite 36 Installation instructions Königshütte Lima 2.0 6 kW for the specialist company Pellet stove 2 Installation instructions (for the specialist company) 2.1 Delivery/scope of delivery 2.2 Type plate With the exception of the cladding panels, enclosed separately, the heater is delivered pre-assembled.
  • Seite 37 Installation instructions Königshütte Lima 2.0 6 kW for the specialist company Pellet stove 2.3 Dimensions Fig. 2.3 Dimensions: Lima steel / Lima natural stone Fig. 2.4 Dimensions: Lima limestone / Lima sandstone 37 | 100 We reserve the right to make technical changes...
  • Seite 38 Lima 2.0 6 kW for the specialist company Pellet stove 2.6 Place of installation and installation requirements 2.4 Technical specifications Pellet fireplace Lima 2.0 6 kW 38/206 Nominal heat output 6.0 kW Room heat output 6.1 kW Steel / natural stone:...
  • Seite 39 Only permitted fuels may be used! at least 95 mm. Spark protection plate (Königshütte recommendation) ū Olsberg recommends using a sturdy and non-fl ammable spark protection plate with fl ammable fl oors or carpets. ū The spark protection plate should protrude forwards by 50 cm...
  • Seite 40 Installation instructions Königshütte Lima 2.0 6 kW for the specialist company Pellet stove 2.7 Installation Installing the exhaust pipe ● Fit the pipe lining (on site) into the chimney! The connection height can be determined individually, but should not exceed 1.5 m from the connection.
  • Seite 41 Installation instructions Königshütte Lima 2.0 6 kW for the specialist company Pellet stove Fig. 2.12 Screw the combustion air nozzles tight ● Combustion air damper on the rear of the pellet fireplace Fig. 2.10 Remove the lower back wall and panel Fig.
  • Seite 42 Installation instructions Königshütte Lima 2.0 6 kW for the specialist company Pellet stove Activating the combustion air damper Adjusting the pellet fireplace with the height-adjustable feet ● Adjust the pellet fireplace in the place of installation with the The combustion air damper must be activated in the service level help of the height-adjustable feet before you connect the pellet on the touch control panel (see chap.
  • Seite 43 Installation instructions Königshütte Lima 2.0 6 kW for the specialist company Pellet stove 2.8 Electrical connection Plug the enclosed connector into the socket on the rear of the pellet fireplace. If the pellet fireplace should be operated with accessories (external room thermostat), connect the connections to the connec- tor as described in the accessory instructions first.
  • Seite 44 Installation instructions Königshütte Lima 2.0 6 kW for the specialist company Pellet stove 2.9 Checking the installation and function ● Set the master switch to “I” (back right of the appliance)! ū The touch control panel display is activated automatically.
  • Seite 45 Installation instructions Königshütte Lima 2.0 6 kW for the specialist company Pellet stove 45 | 100 We reserve the right to make technical changes...
  • Seite 46 Operating manual Königshütte Lima 2.0 6 kW for the user Pellet stove 3 Operating manual (for the user) 3.1 Commissioning (requirements/preparation) 3.2 Filling with pellets ● Open the cover of the pellet reservoir! ● Fill the pellet reservoir with pellets! Use only pellets which comply...
  • Seite 47 Operating manual Königshütte Lima 2.0 6 kW for the user Pellet stove Tip! Refill the pellets while the pellet fireplace is cold! Attention! Damage to the surface of the coating! The pellet fireplace is coated with a high-quality tempera- ture-resistant coating which only reaches its final strength...
  • Seite 48 Operating manual Königshütte Lima 2.0 6 kW for the user Pellet stove 3.4 Application and use of the pellet fireplace 3.5 Recommissioning After long periods without operation, check that the chimney duct Warning! Serious personal injury and property damage! is clear! ●...
  • Seite 49 (energy-saving mode). The HOME display appears again if the display is touched. Note! The Lima 2.0 pellet fi replace’s Wi-Fi function is limited in the factory to a usage duration of 60 minutes and is therefore deactivated after 60 minutes.
  • Seite 50 Operating manual Königshütte Lima 2.0 6 kW for the user Pellet stove “HOME” display PARTY FUNCTION ON The party function is switched on by a long press of the “Party button”, i.e. the preset switching times (see “Timer program”) are ignored and the pellet fireplace heats at the 16:20 output stage which is set.
  • Seite 51 Operating manual Königshütte Lima 2.0 6 kW for the user Pellet stove “SETTINGS” display CLEANING Minor cleaning: “Minor cleaning” is carried out every hour takes a short time. The screw motor is switched off and the flue exhauster runs at maximum speed. The burner trough is thus cleaned.
  • Seite 52 Operating manual Königshütte Lima 2.0 6 kW for the user Pellet stove Night time reduction “OPERATING MODES” display (Only in “Automatic” mode and with switching times activated. There is no night time reduction without switching times.) The night time reduction temperature can be set to between 5 °C and 20°C or “---”.
  • Seite 53 Operating manual Königshütte Lima 2.0 6 kW for the user Pellet stove AUTOMATIC operating mode “TIMER PROGRAMS” display 17:10 Week block Weekend Workdays Thursday Operation mode Monday Friday Tuesday Saturday Wednesday Sunday Auto Manual Touch control panel – Switching times, predefined blocks of days Fig.
  • Seite 54 Password protected area for service technicians Touch control panel – Child lock Fig. 3.28 (Note: the specialist dealer can obtain the password for the service menu from Olsberg customer service). | 100 We reserve the right to make technical changes...
  • Seite 55 Operating manual Königshütte Lima 2.0 6 kW for the user Pellet stove “WI-FI” display 05:47 The Wi-Fi receiver can be switched ON/OFF in this menu using the switch at the top. To connect the stove to the Wi-Fi, go into the Wi-Fi settings and select your Wi-Fi.
  • Seite 56 ● To this end, switch to the Wi-Fi page on the touch control panel for your pellet fireplace! ● Install the app on your smartphone! Note: The Lima 2.0 pellet fireplace’s Wi-Fi function is limited in the factory to a usage duration of 60 minutes and is therefore deactivated after 60 minutes.
  • Seite 57 Operating manual Königshütte Lima 2.0 6 kW for the user Pellet stove 08:17 15:41 WiFi WiFi 1.: Set internet connection WiFi settings Active WLAN: Home Connection attempt 2.: Insert app credentials: App settings Fig. 3.41 Activate Wi-Fi Fig. 3.45 Select app settings for existing Wi-Fi connection...
  • Seite 58 Operating manual Königshütte Lima 2.0 6 kW for the user Pellet stove 3.9 Error messages and warnings on the display Error messages The ongoing combustion process is halted while there is a fault. If an error message occurs while in standby, then the combustion process is not permitted to start.
  • Seite 59 Operating manual Königshütte Lima 2.0 6 kW for the user Pellet stove Warnings The ongoing combustion process is halted while there is a warning. As long as the pellet fireplace is in the combustion process, the warning is constantly visible. If a warn- ing occurs while in standby, then the combustion process is not permitted to start.
  • Seite 60 Care and maintenance Königshütte Cleaning and care information for the user Lima 2.0 6 kW Pellet stove 4 Cleaning, care and maintenance 4.1 Cleaning and care by the user Warning! Serious personal injury and property damage! Regular cleaning of the combustion chamber, in particular the ●...
  • Seite 61 Care and maintenance Königshütte Maintenance instructions for the specialist company Lima 2.0 6 kW Pellet stove 4.2 Maintenance and servicing by the specialist company (min. once a year) See Olsberg maintenance handbook download! Necessary activities How often? With what? Check the function of the control and regulation system...
  • Seite 62 Liability for material defects Königshütte Heating technology business division Lima 2.0 6 kW Pellet stove 5 Liability for material defects The seller’s liability for material defects shall be in line with the statutory provisions of Secs. 437 et seq. of the BGB (German Civil Code). In accordance with this, the seller shall always be liable to the end customer for the freedom of the product from material defects for a period of two years.
  • Seite 63 Königshütte Lima 2.0 6 kW Pellet stove 63 | 100 We reserve the right to make technical changes...
  • Seite 64 Cette notice d'installation et d'utilisation Olsberg fait partie inté- Instructions de montage (pour l'entreprise spécialisée) 66 grante du poêle à granulés Olsberg et doit être conservée soigneu- 2.1 Livraison/étendue du service sement sur le lieu d'utilisation. Le poêle à granulés n'est pas consi- déré...
  • Seite 65 ● Veillez à ce qu'il y ait une distance suffisante entre le poêle à gra- écrit d'Olsberg peuvent entraîner des dommages et des dangers. nulés (y compris le conduit d'évacuation d'air) et les rideaux, tapis, Ceux-ci ne sont pas autorisés et entraîneront la perte des droits à...
  • Seite 66 Instructions de montage Königshütte Lima 2.0 6 kW pour l’entreprise spécialisée Poêle à pellets 2 Instructions de montage (pour l'entreprise spécialisée) 2.1 Livraison/étendue du service 2.2 Plaque signalétique L’appareil de chauffage est livré préassemblé, à l'exception des panneaux de revêtement livrés séparément.
  • Seite 67 Instructions de montage Königshütte Lima 2.0 6 kW pour l’entreprise spécialisée Poêle à pellets 2.3 Dimensions Fig. 2.3 Dimensions : Lima en acier / Lima en pierre naturelle Fig. 2.4 Dimensions : Lima en calcaire / Lima en grès 67 | 100...
  • Seite 68 Lima 2.0 6 kW pour l’entreprise spécialisée Poêle à pellets 2.6 Site et conditions de montage 2.4 Données techniques Poêle à granulés Lima 2.0 6 kW 38/206 Puissance calorifique nominale 6,0 kW Puissance calorifique ambiante 6,1 kW Acier / pierre naturelle : Dimensions h x l x p (mm) 991x500x485 Calcaire / grès :...
  • Seite 69 être libres de tout obstacle et nettoyés conformément Königshütte) aux instructions du fabricant. Seuls les combustibles autorisés ū En présence de planchers ou moquettes infl ammables, Olsberg doivent être utilisés ! recommande d’utiliser une plaque protectrice contre les étin- celles stable et non infl ammable.
  • Seite 70 Instructions de montage Königshütte Lima 2.0 6 kW pour l’entreprise spécialisée Poêle à pellets 2.7 Montage Remarque ! En mode de fonctionnement « Arrêt », le clapet d’air de combustion est fermé et il est ouvert dans tous les autres modes de fonctionnement (« Prêt », « Allumage », Monter la tubulure d’échappement...
  • Seite 71 Instructions de montage Königshütte Lima 2.0 6 kW pour l’entreprise spécialisée Poêle à pellets c) brancher le connecteur « durée L » au connecteur « durée L » du faisceau de câbles du poêle à granulés ! ● Posez les câbles de manière à ce que les câbles n’entrent pas en contact avec des surfaces chaudes ! ●...
  • Seite 72 ● Avant le montage dévissez les pieds réglables d’env. 10 mm afin ● Dans l’onglet Service, saisissez le mot de passe ! de minimiser la transmission du son ! Remarque : Le service client Olsberg envoie le mot de passe pour le menu Maintenance au revendeur. 17:17...
  • Seite 73 Instructions de montage Königshütte Lima 2.0 6 kW pour l’entreprise spécialisée Poêle à pellets 2.8 Raccordement électrique Enficher le connecteur fourni dans la douille située à l’arrière du poêle à granulés. Si le poêle à granulés doit fonctionner avec des accessoires (thermostat externe), raccordez au préalable les conduites de raccordement au connecteur comme décrit dans les...
  • Seite 74 Instructions de montage Königshütte Lima 2.0 6 kW pour l’entreprise spécialisée Poêle à pellets 2.9 Vérifier le montage et le fonctionnement ● Vérifiez que le montage a été entièrement réalisé (contrôle visuel) ! ● Mettez le poêle à granulés en marche et vérifiez toutes les fonc- tions ainsi que l’étanchéité...
  • Seite 75 Instructions de montage Königshütte Lima 2.0 6 kW pour l’entreprise spécialisée Poêle à pellets 2.11 Remise du système à l'utilisateur 2.12 Démontage et élimination ● Après l'installation, donnez des instructions à l'utilisateur du sys- Lors de l’élimination du poêle à granulés, il convient de respecter les tème en ce qui concerne :...
  • Seite 76 Mode d’emploi Königshütte Lima 2.0 6 kW pour l’utilisateur Poêle à pellets 3 Instructions d'utilisation (pour l'utilisateur) 3.1 Mise en service (prérequis/préparation) 3.2 Remplissage des granulés ● Ouvrez le couvercle du réservoir à granulés ! ● Remplissez le réservoir de granulés ! Utilisez uniquement des gra- nulés conformes à...
  • Seite 77 Mode d’emploi Königshütte Lima 2.0 6 kW pour l’utilisateur Poêle à pellets Astuce ! Procédez au remplissage des granulés lorsque le Attention ! Endommagement de la surface du vernis ! poêle à granulés est froid ! Le poêle à granulés est recouvert d'un vernis de haute qualité...
  • Seite 78 Mode d’emploi Königshütte Lima 2.0 6 kW pour l’utilisateur Poêle à pellets 3.4 Utilisation et application du poêle à granulés 3.5 Remise en service Après de longues périodes d’interruption, vérifiez que l’évacuation Danger ! Blessures corporelles et dommages matériels des gaz n’est pas obstruée ! ●...
  • Seite 79 L’affi chage HOME réapparait dès que vous touchez l’écran. Remarque ! Par défaut, la durée d’utilisation de la fonction Wi-fi du poêle à granulés Lima 2.0 est limitée à 60 minutes et se désactive donc au bout de 60 minutes. La fonction Wi-fi peut toutefois être activée durablement en option sur le poêle à...
  • Seite 80 Mode d’emploi Königshütte Lima 2.0 6 kW pour l’utilisateur Poêle à pellets Affichage« HOME » FONCTION FÊTE ON La fonction fête s’active en appuyant longtemps sur le « bouton fête », cela signifie que les créneaux horaires préréglés (voir « Programmations de créneaux horaires ») 16:20 sont ignorés et que le poêle à...
  • Seite 81 Mode d’emploi Königshütte Lima 2.0 6 kW pour l’utilisateur Poêle à pellets Affichage « PARAMÈTRES » NETTOYAGE Petit nettoyage : Le « petit nettoyage » est effectué toutes les heures et dure peu de temps. Le moteur de vis est éteint et le ventilateur d’aspiration fonctionne à vitesse maximale.
  • Seite 82 Mode d’emploi Königshütte Lima 2.0 6 kW pour l’utilisateur Poêle à pellets supérieure à la température de protection contre le gel, le processus Réglage d’usine : --- Affichage « MODES DE FONCTIONNEMENT » de combustion s’arrête à nouveau et passe au mode de fonction- nement sélectionné...
  • Seite 83 Mode d’emploi Königshütte Lima 2.0 6 kW pour l’utilisateur Poêle à pellets Mode AUTOMATIQUE Affichage « CRÉNEAUX HORAIRES » 17:10 Semaine Fin semaine Jours ouvrés Jeudi Mode d‘opération Lundi Vendredi Mardi Samedi Automatique Mercredi Dimanche Manuel Panneau de commande tactile – Créneaux horaires, blocs de jours Fig.
  • Seite 84 MENU MAINTENANCE Fête Section protégée par un mot de passe réservée au techni- cien (remarque : le service client Olsberg peut envoyer le mot de Panneau de commande tactile – Sécurité enfant Fig. 3.28 passe pour le menu Maintenance au revendeur).
  • Seite 85 Mode d’emploi Königshütte Lima 2.0 6 kW pour l’utilisateur Poêle à pellets Affichage« WI-FI » Dans ce menu, l’accès au Wi-fi peut être activé à l’aide de la 05:47 commande MARCHE/ARRÊT située en haut. Pour connecter le poêle au réseau Wi-fi, allez dans les paramètres Wi-fi et sélectionnez votre 00.00.00 00:00 ---...
  • Seite 86 ● Installez l’application sur votre Smartphone ! Remarque : Par défaut, la durée d’utilisation de la fonction Wifi du poêle à granulés Lima 2.0 est limitée à 60 minutes et se désactive donc au bout de 60 minutes. La fonction Wifi peut toutefois être activée durablement en option sur le poêle à...
  • Seite 87 Mode d’emploi Königshütte Lima 2.0 6 kW pour l’utilisateur Poêle à pellets 08:17 15:41 WLAN WLAN 1.: Paramètres d'Internet Paramètres d'WLAN Réseau wi-fi Home_ Connexe 2.: Paramètres de l'application Application Fig. 3.41 Activer le Wi-fi Fig. 3.45 En cas de réseau Wi-fi existant, sélectionner les paramètres de connexion à...
  • Seite 88 Mode d’emploi Königshütte Lima 2.0 6 kW pour l’utilisateur Poêle à pellets 3.9 Messages d’erreur et alertes Messages d’erreur Si un message d’erreur apparait, le processus de combustion se poursuit. Si un message d’erreur apparait à l’arrêt, le démarrage du processus de combustion est interdit.
  • Seite 89 Mode d’emploi Königshütte Lima 2.0 6 kW pour l’utilisateur Poêle à pellets Alertes Si une alerte apparait, le processus de combustion se poursuit. Tant que le poêle à granulés est en processus de combustion, l’alerte est visible de façon perma- nente.
  • Seite 90 Entretien et maintenance Königshütte Instructions de nettoyage et d’entretien pour l’utilisateur Lima 2.0 6 kW Poêle à pellets 4 Nettoyage, entretien et maintenance 4.1 Nettoyage et entretien par l'utilisateur Danger ! Blessures corporelles et dommages matériels graves ! Afin que le poêle à granulés fonctionne correctement, il est impé- ●...
  • Seite 91 Instructions de maintenance pour l'entreprise spécialisée Lima 2.0 6 kW Poêle à pellets 4.2 Maintenance et entretien par l'entreprise spécialisée (au moins une fois par an) Voir le manuel de maintenance d’Olsberg disponible en téléchargement ! Actions requises À quelle Avec quoi ? fréquence ?
  • Seite 92 Conditions générales de garantie Königshütte Unité commerciale Technologie de chauffage Lima 2.0 6 kW Poêle à pellets 5 Garantie des vices matériels La responsabilité quant aux vices matériels est régie par les dispositions légales des §§ 437 du code civil allemand. Selon ces dispositions, le vendeur est tenu de garantir au client final que le produit ne comporte pas de vices matériels pendant une durée de deux ans.
  • Seite 93 Königshütte Lima 2.0 6 kW Pelletofen Pellet stove Poêle à pellets 93 | 100 Technische Änderungen vorbehalten | We reserve the right to make technical changes | Sous réserve de modifications techniques...
  • Seite 94 ID can be found on the display under app settings (or see page 57). Envoyez le certificat de mise en service (page 45/46) signé à la société Olsberg ! Les prestations définies dans le cadre de la garantie ne peuvent être fournies qu’en présence d’un certificat de mise en service signé...
  • Seite 95 Lima 2.0 6 kW Detach this page and send it to OLSBERG! Please fill in in block letters! Pelletofen Détachez cette page et envoyez-la à OLSBERG ! Veuillez remplir les cases en lettres majuscules ! Pellet stove Poêle à pellets Inbetriebnahmezerti kat | Commissioning certi cate | Certi cat de mise en service Angaben zum Gerätebesitzer...
  • Seite 96 Königshütte Lima 2.0 6 kW Pelletofen Pellet stove Poêle à pellets Olsberg GmbH Hüttenstraße 38 59399 Olsberg Deuschtland Betr.: Zusendung des Inbetriebnahmezertifikates Subject: Mailing of the commissioning certificate Sujet : Envoi du certificat de mise en service Sehr geehrte Damen und Herren, um alle Leistungen im Rahmen der Garantie im Falle eines Schadens zu erhalten, übersende ich Ihnen das unterzeichnete Inbetriebnahmezertifikat.
  • Seite 97 Königshütte Duplikat zum Verbleib in dieser Anleitung Lima 2.0 6 kW Duplicate to remain in this manual Pelletofen Dupliquer pour rester dans ces instructionsDuplikat zum Verbleib in dieser Anleitung Pellet stove Poêle à pellets Inbetriebnahmezerti kat | Commissioning certi cate | Certi cat de mise en service...
  • Seite 98 Königshütte Lima 2.0 6 kW Pelletofen Pellet stove Poêle à pellets...
