Betrieb
Bedienung am motorischen Stellantrieb
1 Drucktaste und LED-Anzeige grün
LED aus:
LED ein:
LED blinkend:
LED-Taste drücken: Auslösen der Drehwinkeladaption
2 Drucktaste und LED-Anzeige gelb
LED aus:
LED ein:
LED blinkend:
LED flackernd:
LED drücken:
(Taste)
3 Taste Getriebeausrastung
Taste drücken:
Taste rücksetzen:
4 Servicebuchse
Möglichkeit zum Anschluss des Einstellgerätes mit
Anschlusskabel ZK1-GEN.
5 Anschlussleitung
Der elektrische Anschluss erfolgt über die Anschlusslei-
tung; siehe Anwenderhandbuch und Montageanweisung.
6 Kennzeichnung Stellantrieb
Kennzeichnung gemäß Bestelltext; siehe auch Produkt-
etikett und Tabelle.
Weiterführende Informationen zu den Stellantrieben MP,
KNX, LON, MOD sowie deren Busanbindung finden sich
entsprechend den Bezeichnungen unter www.belimo.eu.
Änderungen vorbehalten
Keine Spannungsversorgung
Betrieb
Stellantrieb MOD:
- Im Adressmodus: Impulse entsprechend der
eingestellten Adresse (1...16)
- Beim Starten: Zurücksetzen auf Werkseinstellungen
Normalbetrieb
Stellantrieb AN, MP, KNX, MOD:
- Adaptions- oder Synchronisationsvorgang aktiv
Stellantrieb KNX:
- Wie zuvor oder Antrieb im Programmiermodus
Stellantrieb LON:
- Keine Applikationssoftware in Antrieb geladen
Stellantrieb MOD:
- Wie zuvor oder Antrieb im Adressmodus (LED-Anzeige grün blinkt)
Stellantrieb MP:
Anforderung der Adressierung vom MP-Bus-Master
Stellantrieb KNX:
Verbindungstest aktiv
Stellantrieb LON:
Antrieb betriebsbereit, aber nicht im LON-Netzwerk eingebunden
Stellantrieb MP:
MP-Bus-Kommunikation aktiv
Stellantrieb MOD:
Modbus-Kommunikation aktiv
Stellantrieb MP:
Bestätigen der Adressierung
Stellantrieb KNX:
Im Betrieb (>1 s):
Beim Starten (>5 s):
Stellantrieb LON:
Service Pin Message wird auf das Lon-Netzwerk gesendet
Stellantrieb MOD:
Im Betrieb (>3 s):
Im Adressmodus:
Beim Starten (>5 s):
Getriebe ausgerastet, Motor stoppt, Handverstellung möglich.
Getriebe eingerastet, nach Synchronisationslauf erfolgt Normalbetrieb.
6
6

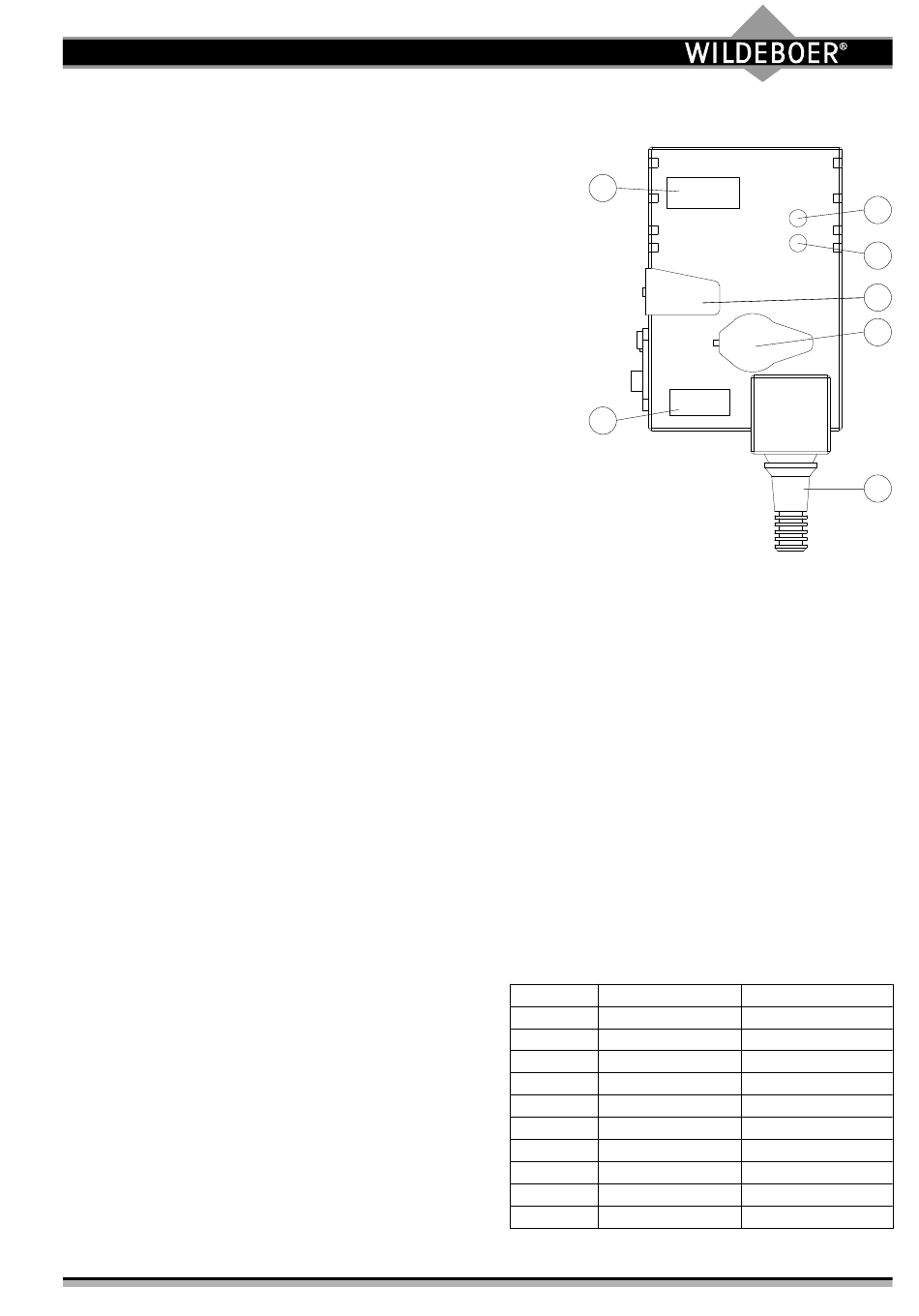

Abb. 3: Stellantrieb
Ein-Ausschalten des Programmiermodus
Zurücksetzen auf Werkseinstellung (KNX)
Ein-Ausschalten des Adressmodus
Einstellung der Adresse durch mehrfache
Betätigung
Zurücksetzen auf Werkseinstellung (MOD)
Bestelldaten Kennzeichnung
AN
B7621.031.024-00**
B7621.041.024-00**
MP
B7621.032.024-00**
NMV-D3-MP**
KNX
LMV-D3-KNX**
NMV-D3-KNX**
LON
LMV-D3LON**
NMV-D3LON**
MOD
LMV-D3-MOD**
NMV-D3-MOD**
Betriebsanleitung VRup Volumenstromregler (2019-07) 5
)
Belimo*
-Bezeichnung
)
-
)
-
)
LMV-D3-MP
)
NMV-D3-MP
)
LMV-D3-KNX
)
NMV-D3-KNX
)
LMV-D3LON
)
NMV-D3LON
)
LMV-D3-MOD
)
NMV-D3-MOD
)
*
Marke einer Drittpartei
)
**
je nach Nenndurchmesser DN
1
2
3
4
5
