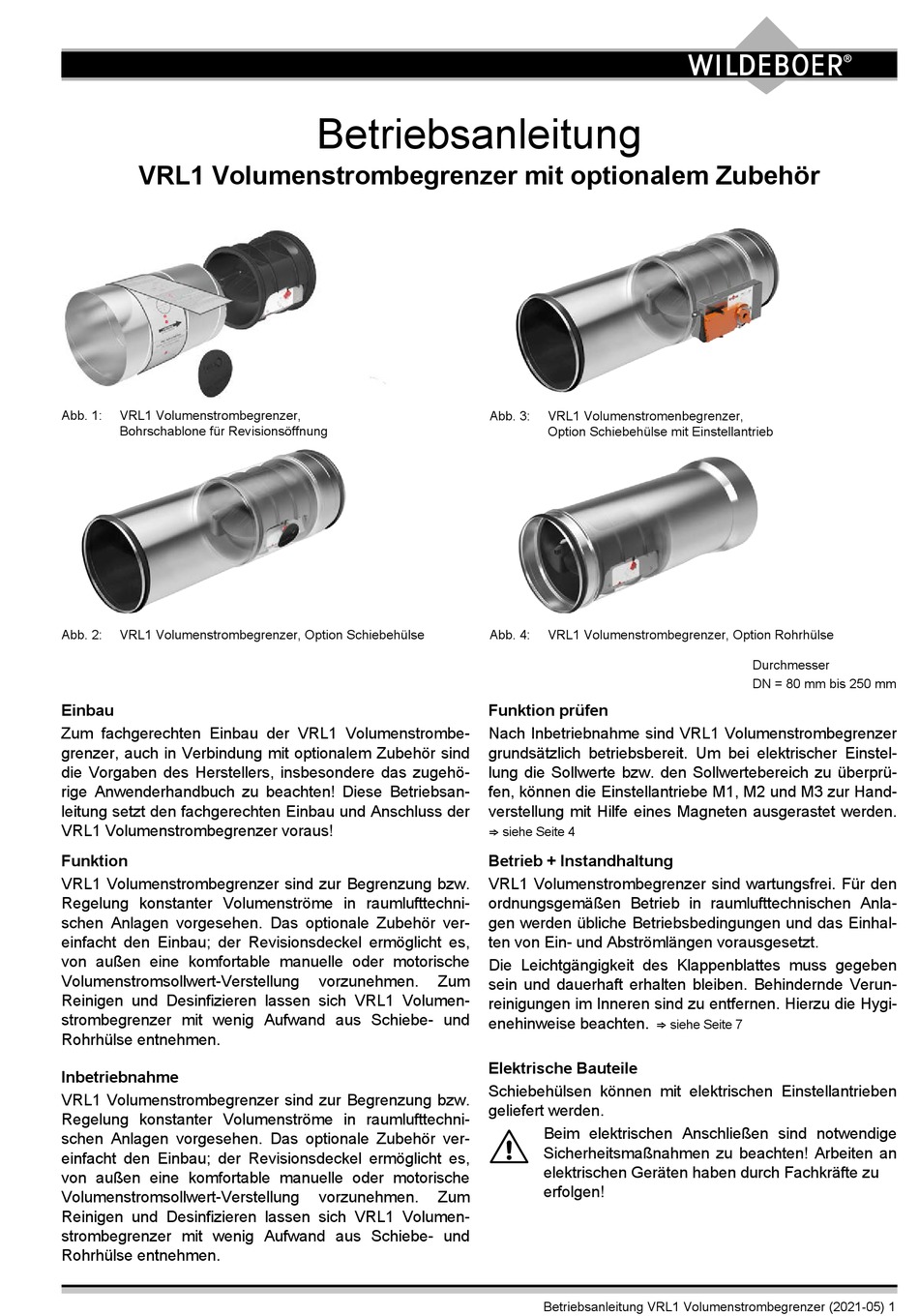

WILDEBOER VRL1 Betriebsanleitung

VRL1 Volumenstrombegrenzer mit optionalem Zubehör
Abb. 1: VRL1 Volumenstrombegrenzer,
Bohrschablone für Revisionsöffnung
Abb. 2: VRL1 Volumenstrombegrenzer, Option Schiebehülse
Einbau
Zum fachgerechten Einbau der VRL1 Volumenstrombe-
grenzer, auch in Verbindung mit optionalem Zubehör sind
die Vorgaben des Herstellers, insbesondere das zugehö-
rige Anwenderhandbuch zu beachten! Diese Betriebsan-
leitung setzt den fachgerechten Einbau und Anschluss der
VRL1 Volumenstrombegrenzer voraus!
Funktion
VRL1 Volumenstrombegrenzer sind zur Begrenzung bzw.
Regelung konstanter Volumenströme in raumlufttechni-
schen Anlagen vorgesehen. Das optionale Zubehör ver-
einfacht den Einbau; der Revisionsdeckel ermöglicht es,
von außen eine komfortable manuelle oder motorische
Volumenstromsollwert-Verstellung
Reinigen und Desinfizieren lassen sich VRL1 Volumen-
strombegrenzer mit wenig Aufwand aus Schiebe- und
Rohrhülse entnehmen.
Inbetriebnahme
VRL1 Volumenstrombegrenzer sind zur Begrenzung bzw.
Regelung konstanter Volumenströme in raumlufttechni-
schen Anlagen vorgesehen. Das optionale Zubehör ver-
einfacht den Einbau; der Revisionsdeckel ermöglicht es,
von außen eine komfortable manuelle oder motorische
Volumenstromsollwert-Verstellung
Reinigen und Desinfizieren lassen sich VRL1 Volumen-
strombegrenzer mit wenig Aufwand aus Schiebe- und
Rohrhülse entnehmen.

Betriebsanleitung

Abb. 3:
Abb. 4:
Funktion prüfen
Nach Inbetriebnahme sind VRL1 Volumenstrombegrenzer
grundsätzlich betriebsbereit. Um bei elektrischer Einstel-
lung die Sollwerte bzw. den Sollwertebereich zu überprü-
fen, können die Einstellantriebe M1, M2 und M3 zur Hand-
verstellung mit Hilfe eines Magneten ausgerastet werden.
Þ siehe Seite 4
Betrieb + Instandhaltung
VRL1 Volumenstrombegrenzer sind wartungsfrei. Für den
ordnungsgemäßen Betrieb in raumlufttechnischen Anla-
gen werden übliche Betriebsbedingungen und das Einhal-
ten von Ein- und Abströmlängen vorausgesetzt.
Die Leichtgängigkeit des Klappenblattes muss gegeben
vorzunehmen. Zum
sein und dauerhaft erhalten bleiben. Behindernde Verun-
reinigungen im Inneren sind zu entfernen. Hierzu die Hygi-
enehinweise beachten.
Elektrische Bauteile
Schiebehülsen können mit elektrischen Einstellantrieben
geliefert werden.
vorzunehmen. Zum

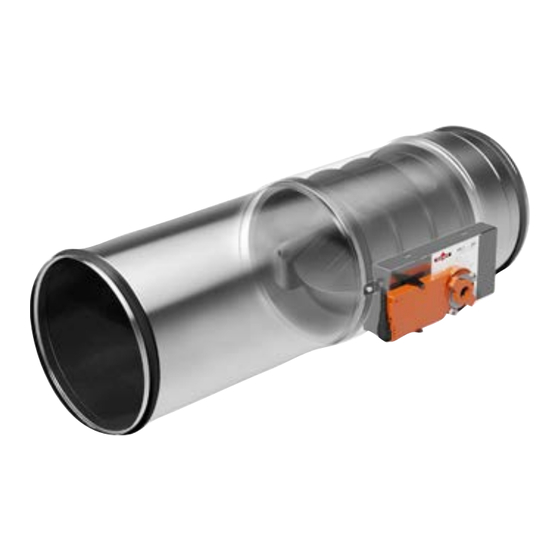

VRL1 Volumenstromenbegrenzer,
Option Schiebehülse mit Einstellantrieb
VRL1 Volumenstrombegrenzer, Option Rohrhülse
Þ siehe Seite 7
Beim elektrischen Anschließen sind notwendige
Sicherheitsmaßnahmen zu beachten! Arbeiten an
elektrischen Geräten haben durch Fachkräfte zu
erfolgen!
Betriebsanleitung VRL1 Volumenstrombegrenzer (2021-05) 1
Durchmesser
DN = 80 mm bis 250 mm
