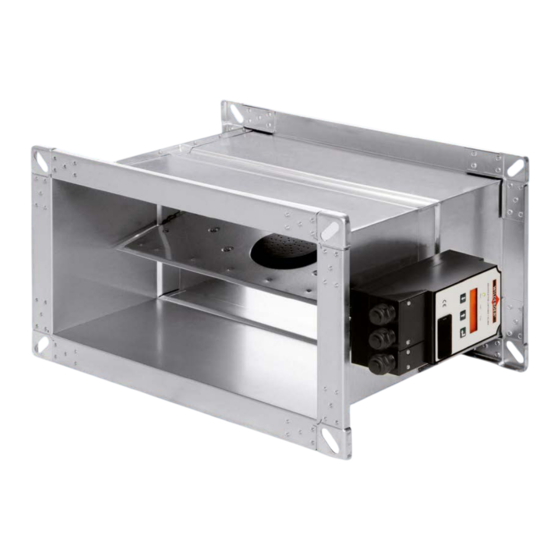

Wartungsfreie, elektronische
VKE1 Volumenstromregler
für raumlufttechnische Anlagen. Universelle Verwendung.
■ Größen: B x H von 200 mm x 100 mm bis 800 mm x 400 mm.
■ Betriebsspannung: 24 V AC/DC.
■ Betriebsmodi: Konstant, 4-Punkt, Variabel (0 – 10 V, 2 – 10 V, 2 – 8 V).
■ Dichtheitsklassen nach DIN EN 1751: Gehäuse C, Absperrklappe 3 und 4.
■ Messverfahren in das Absperrklappenblatt integriert. Höchste Regelgenauigkeit.
■ Anzeigen und Einstellungen erfolgen digital, auch mit PC.
■ Effizienzsignal zur Betriebsoptimierung der Ventilatorenleistung.
■ Zwangssteuerungen zum vollständigen Öffnen und Schließen.
Anwenderhandbuch 3.4 (2021-11) 1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für WILDEBOER VKE1
Inhaltszusammenfassung für WILDEBOER VKE1
- Seite 1 Wartungsfreie, elektronische VKE1 Volumenstromregler für raumlufttechnische Anlagen. Universelle Verwendung. ■ Größen: B x H von 200 mm x 100 mm bis 800 mm x 400 mm. ■ Betriebsspannung: 24 V AC/DC. ■ Betriebsmodi: Konstant, 4-Punkt, Variabel (0 – 10 V, 2 – 10 V, 2 – 8 V). ■ Dichtheitsklassen nach DIN EN 1751: Gehäuse C, Absperrklappe 3 und 4. ■ Messverfahren in das Absperrklappenblatt integriert. Höchste Regelgenauigkeit. ■ Anzeigen und Einstellungen erfolgen digital, auch mit PC. ■ Effizienzsignal zur Betriebsoptimierung der Ventilatorenleistung. ■ Zwangssteuerungen zum vollständigen Öffnen und Schließen. Anwenderhandbuch 3.4 (2021-11) 1...
-
Seite 2: Eigenschaften
Einstellungen können auch werk- seitig erfolgen und bestellt werden. montageoptimierter Bauseitige Änderungen sind über Anschluss stecker. die Einstelltasten bzw. mit einem PC möglich. Option VKE1 Volumenstromregler mit Dämmschale zur thermischen Isolierung und Minderung der äußeren Schallabstrahlung. Alle Abbildungen zeigen den VKE1 Volumenstromregler mit dem motorischen Option Stellantrieb M1. SKB-V Schalldämpfer für Volumenstromregler zur Minderung der inneren Strömungsgeräusche. Schalldämpferlänge 1500 mm. -
Seite 3: Beschreibung / Technische Daten
VKE1 Volumenstromregler Beschreibung / Technische Daten (1) VKE1 Volumenstromregler sind wartungsfreie, elektrische Regler für kons- 1 Kanalgehäuse. tante und variable Volumenströme in raumlufttech n ischen Anlagen. 2 Motorischer Stellantrieb M1. 3 Klappenblatt mit integrierter Mess z elle. Einbau lageunabhängig in Lüftungsleitungen für Zuluft und Abluft. Gehäuse 4 Anschlussstecker mit integrierter Zugent- und Regelmechanik aus verzinktem Stahl b lech. Klap p en b latt zur Volumen- lastung. stromregulierung zentrisch gelagert und mit umlaufender Dichtung. Lager- 5 RS232-Schnittstelle für PC. achsen aus Edelstahl in speziellen Lagerbuchsen. Stellantrieb M1 mit Display, 6 Beleuchtetes Display mit Klartextanzei- Einstelltasten und LED-Statusanzeigen, M2 zur Einstellung nur über PC. - Seite 4 VKE1 Volumenstromregler Technische Daten (2) / Betriebsmodi Sonstige technische Daten Funktion der Betriebsmodi • Strömungsgeschwindigkeit in A • Konstant: Mit V ≤ ≤ V wird ein Soll-Volumenstrom einge- OVFconst = 1,8 – 12 m/s stellt. Diesen soll der Regler konstant halten. • Maximaler Differenzdruck: 1000 Pa • Variabel: Mit ≥ = 0,5 • V oder = 0 m³/h und OVFmin LVFmin OVFmin • Dichtheit nach DIN EN 1751: ³ 30 % V OVFmax • Gehäuse: Klasse C • Absperrklappenblatt:...
-
Seite 5: Ist-Volumenstrom / Effizienzsignal Zur Betriebsoptimierung Der Ventilatorenleistung
VKE1 Volumenstromregler Ist-Volumenstrom / Effizienzsignal zur Betriebsoptimierung der Ventilatorenleistung Ausgangssignal : Ist-Volumenstrom V Zur externen Volumenstrom-Anzeige und als Führungssi- AOut1 gnal für Folgeschaltungen steht am Ausgang 1, Klemme 3, das dem Ist-Volumenstrom V proportionale Ausgangssig- zur Verfügung. AOut1 2 - 8 V Unabhängig von den Einstellungen am Volumenstromregler ergibt sich das Signal proportional zum maximalen Volumen- strom V und zum Führungssignal U bei: 0 – 10 V: V [m³/h] = V [m³/h] • AOut1 [V] : 10 V... - Seite 6 VKE1 Volumenstromregler Einzelbetrieb, Parallelbetrieb und Master-Slave-Folgebetrieb, Beispiele (1) Beim Einzelbetrieb ist der Volumenstromregler auf einen der möglichen Betriebsmodi eingestellt. Beim Parallelbetrieb betrifft das zwei und mehrere. Die Führungssignale sind immer identisch und elektrisch einzeln bzw. parallel auf die Klemme 5 oder Klemmen 6 bis 8 aufgeschaltet. Parallel geschaltete Regler arbeiten unabhängig voneinander. Soll-Volumenströme können unabhängig voneinander und je nach Größe und OVFmin OVFmax, OVFmid1, OVFmid2 Betriebsmodi der Regler eingestellt werden. Änderungen an einem Regler bleiben ohne Auswirkungen auf die anderen. Beim Master-Slave-Folgebetrieb führt der Ist-Volumenstrom V eines Reglers den Soll-Volumenstrom V anderer. soll Das Ausgangssignal an Klemme 3 des führenden Reglers (Master) wird die Klemme 5 der zu führenden Regler...
-
Seite 7: Einzelbetrieb, Parallelbetrieb Und Master-Slave-Folgebetrieb, Beispiele
VKE1 Volumenstromregler Einzelbetrieb, Parallelbetrieb und Master-Slave-Folgebetrieb, Beispiele (2) Beispiel 4: Master-Slave-Folgebetrieb zu Volumenstromregler mit identischem Volumenstrom Master Master Fall 2 LVFmin Führungssignal U [V] ( AIn) Ausgangssignal AOut1 [V] Am Master und Slave sind die Betriebsmodi 0 – 10 V eingestellt. Der Mas- Slave ter wird dann mit U = 0 bis 10 V angesteuert. Für OVF... - Seite 8 Die Dimensionierung des Schallleistungspegels innerhalb der Anschlussleitung erfolgt im oben dargestellten Nomogramm als Summenpegel L . Oktav-Schallleistungspegel L ergeben sich für jede Größe und W-Okt für beliebige Betriebspunkte aus der WILDEBOER- Dimensionierungssoftware. Legende Þ siehe Seite 4 Beispiele Þ siehe Seite 10 Þ siehe Download unter www.wildeboer.de Anwenderhandbuch 3.4 (2021-11) 8 Änderungen vorbehalten...
-
Seite 9: Schallleistungspegel Außerhalb Der Anschlussleitung - Abstrahlgeräusch
VKE1 Volumenstromregler Schallleistungspegel außerhalb der Anschlussleitung - Abstrahlgeräusch Die Dimensionierung des Schallleistungspegels außerhalb der Anschlussleitung erfolgt im oben dargestellten Nomogramm als Summenpegel L . Oktav-Schallleistungspegel L ergeben sich für jede Größe und W-Okt für beliebige Betriebspunkte aus der WILDEBOER- Dimensionierungssoftware. Legende Þ siehe Seite 4 Beispiele Þ siehe Seite 10 Þ siehe Download unter www.wildeboer.de Änderungen vorbehalten Anwenderhandbuch 3.4 (2021-11) 9... - Seite 10 35 dB(A) Gefunden: Schallleistungspegel = 35 dB(A) = 17 dB(A) = 27 dB(A) 52 dB(A) 62 dB(A) · Die Berechnung der Schallleistungspegel innerhalb der Anschlussleitung erfolgt in den Nomogrammen als A-bewertete Sum- menpegel L Zugehörige Oktav - Schallleistungspegel L ergeben sich für jede Größe und für alle Betriebspunkte aus der Wildeboer - Dimen- W-Okt sionierungssoftware; ebenso die Auslegung mit zusätzlichem SKB-V Schalldämpfer. um bis zu 16 dB reduziert werden. · Mit SKB-V Schalldämpfer können die Schallleistungspegel L Achtung: Schallpegel in den Nomogrammen sind als Schallleistungen angegeben! Die Werte stellen die Schallenergie dar, die in das Kanalsystem eingeleitet wird. Sie sind zur akustischen Berechnung anzuwenden, z. B. bei Ergänzungen um Schalldämpfer. In anderen Unterlagen sind oftmals Schalldruckpegel L anstatt Schallleistungspegel angegeben. Sie beinhalten pauschale Dämpfungen oder L von bis zu 21 dB. Beim Vergleich von Zahlenwerten ist dieser Unterschied zu beachten. Zudem ergibt sich die Höhe dieser Dämpfungen tatsächlich erst durch konkrete angeschlossene Leitungen, Umlenkungen, Verzweigungen und Räume Beispiel Þ siehe Seite 9 Beispiel Þ siehe Seite 9...
-
Seite 11: Elektrische Anschlüsse / Klemmenbelegung
VKE1 Volumenstromregler Elektrische Anschlüsse / Klemmenbelegung Elektrische Anschlüsse Variable Volumenstromregelung 0 – 10 V, 2 – 10 V, 2 – 8 V Konstante Volumenstromregelung Folgeschaltung Slave Zwangssteuerung open/close Zwangssteuerung open/close Effizienzsignal (analog) Ist-Volumenstrom (analog) Effizienzsignal (analog) Ist-Volumenstrom (analog) Master Variable Volumenstromregelung 0 – 10 V, 2 – 10 V, 2 – 8 V Zwangssteuerung open/close analoges Führungssignal Effizienzsignal (analog) Zwangssteuerung open/close Ist-Volumenstrom (analog) analoges Führungssignal... - Seite 12 • Der Antrieb ist überlastsicher. Er verharrt bei Spannungsausfall in aktueller Position. Einstellungen bleiben erhalten. • Kabel sollen von Energie- und Steuerleitungen getrennt verlegt werden Bild 5: E inbau nach Störstelle, z.B. T-Stücke oder in ausreichendem Abstand. Möglichst sollten sie sternförmig und auf kürzestem Weg unter Vermeidung von Schleifen verlegt werden. • Die Signalein- und -ausgänge der VKE1 Volumenstromregler sind nicht potentialfrei. Die örtlichen Potentialverhältnisse sind zu überprüfen. Ggf. sind Maßnahmen gegen verfälschende oder schädigende Ausgleichsströme zu treffen. • Doppelregler: Ist der Kanalquerschnitt größer als die verfügbare Regler- größe, können zwei oder mehrere VKE1 Volumenstromregler parallel eingebaut werden. Der Volumenstrom ist so aufzuteilen, dass jeder...
- Seite 13 VKE1 Volumenstromregler Bestelldaten VKE1 Größe mit Schalldämpfer - ab Höhe 200 mm; Anbau bauseits - B x H SKB-V mit Glasseide Þ siehe Seiten 2 und 3 SKB-V-L mit Glasseide Antriebe + Lochblech - Stellantrieb 24 V AC/DC - Standard - Þ Zur technischen Ausführung siehe Þ siehe Seiten 2 bis 4 auch Anwenderhandbuch 6.2: SB - Stellantrieb 24 V AC/DC Kulissen und SKB Schalldämpfer ohne Display, LEDs und Einstelltasten. Ein- stellungen vom PC mit RS232-Schnittstelle. Option: Dämmschale mit Dämmschale Þ siehe Seiten 2 und 3 Option: Voreinstellungen - Betriebsmodus...
-
Seite 14: Zertifikat Als Konformitätsnachweis Der Hygieneanforde
VKE1 Volumenstromregler Ausschreibungstext Wartungsfreie, elektronische Volumenstromregler für vari- able und konstante Volumenströme. Eckige Ausführung zum Einbau in Lüftungsleitungen für Zuluft und Abluft raumluft- technischer Anlagen. Kanalgehäuse und zentrisch gelagertes Klappenblatt aus verzinktem Stahlblech, Lagerachsen aus Edelstahl in speziellen Lagerbuchsen. Mit Dichtungen am Klappenblatt zum Absperren der Lüftungsleitung. - Seite 15 VKE1 Volumenstromregler Notizen Änderungen vorbehalten Anwenderhandbuch 3.4 (2021-11) 15...
-
Seite 16: Betriebssicherheit
Funktionsumfang um neue Möglichkeiten zur automa- Funktionsprüfungen für Brandschutzklappen entscheidend. tischen Regelung der Volumenströme. Die Regelung erfolgt in Das Kommunikationssystem Wildeboer-Net bietet Ihnen dafür Abhängigkeit thermischer und stofflicher Lasten oder zur Ein- alle Voraussetzungen. stellung der Volumenströme in Abhängigkeit der Zeit.
