Wartungsfreie
FR90 Brandschutzklappen

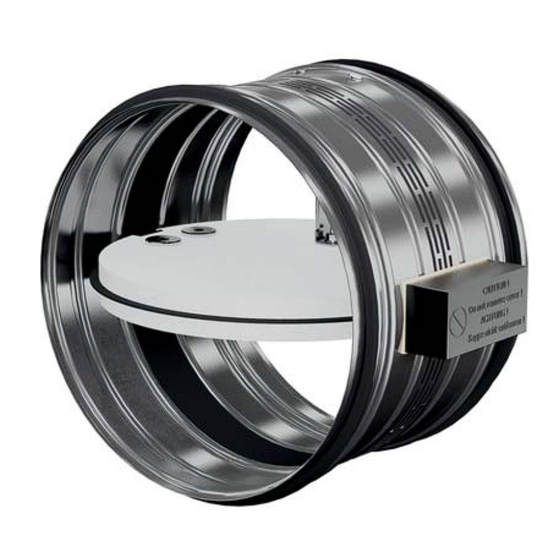

zum Einbau in massiven Wänden und Decken und in Metallständerwänden
■ Größen: DN 100 mm bis DN 315 mm
■ Feuerwiderstandsklasse: EI 30/60/90/120 (v
■ Optionen:
Änderungen vorbehalten
Schutzgitter DN 100 bis DN 200 für Überströmöffnungen
■
Rückströmsperren DN 160 und DN 200
■
Endschalter für die ZU-Stellung
■
Baureihe FR92K
in Kurzlänge
, i ↔ o) S
- h
e
o
Anwenderhandbuch 5.12 (2018-04) 1
