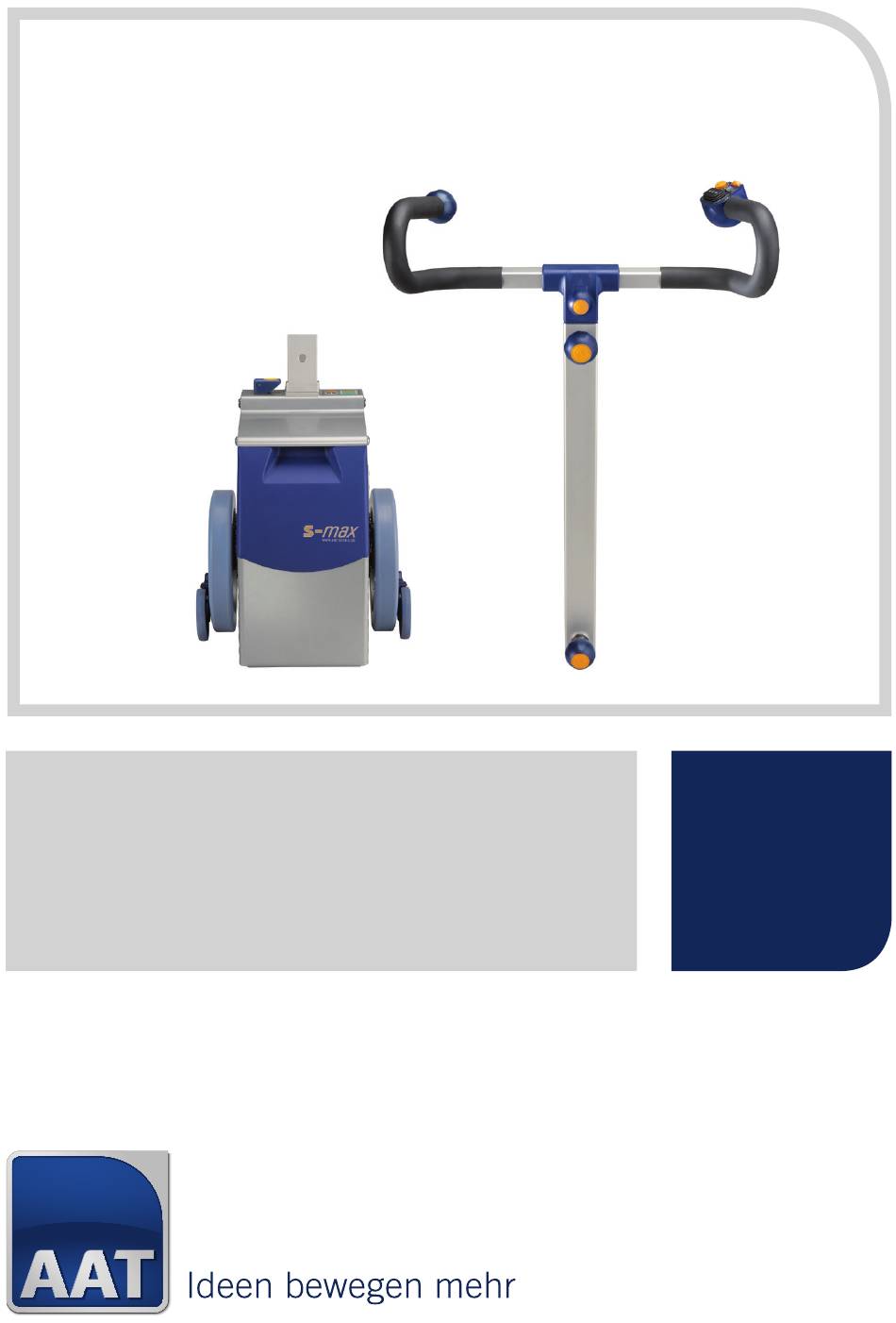

- Seite 1 ANBAUANLEITUNG Artikel-Nr.: 380640 s-max Utila ALS 105 für s-max 135 Lenkrollen mit Richtungsfeststel Sitzbreite: 46 Lenkrollentausch von hinten nach vorne www.aat-online.de...
- Seite 2 Stückliste Zusatzteile Teil Bezeichnung 1 Bezeichnung 2 Anzl 032284 Haltewinkel links-Utila -ALS 103 rechts-Utila -ALS 032283 Haltewinkel 001022 Scheibe DIN 125-A10.5 M10 003040 Distanzstück links Utila ALS 300 002313 Distanzstück rechts Utila ALS 300 000130 Kugelsperrbolzen (selbstsichernd) 000301 Sechskantmutter mit Klemmteil DIN 985-M6-8 032287 Halteklammer...
- Seite 3 linke Seite außen rechte Seite innen 3+12...
- Seite 4 Stückliste Zusatzteile Teil Bezeichnung 1 Bezeichnung 2 Anzl ISO 4017-M10x20- 13 031466 Sechskantschraube DIN 7991-M10x70- 14 032301 Senkschraube mit ISK 15 032303 Lenkrollenhalter Utila-ALS 103 DIN 912-M10x20- 16 003081 Zylinderschraube mit ISK 10.9 17 031397 Spannstift ISO 8752-4x22 DIN 7984-M10x40 18 000366 Zylinderschraube mit ISK hintere Radaufnahme...
- Seite 5 vordere Radaufnahme hintere Radaufnahme...
- Seite 6 Stückliste Zusatzteile Teil Bezeichnung 1 Bezeichnung 2 Anzl J40802 Haken aus 19 038123 Expanderschlinge anSpiralhaken Metall 20 032403 Halteseil mit 2 Ringen 200mm...
- Seite 7 Halteseil Expanderschlinge...
- Seite 8 Stückliste Zusatzteile Teil Bezeichnung 1 Bezeichnung 2 Anzl 21 000126 Scheibe DIN 125-B13 (M12) 22 032300 Verlängerungsmutter 3d M12x36 23 002344 Führungsbolzen 24 032302 Sicherungsmutter M12 Verbus Tensilock 8 25 032591 Scheibe DIN 6340-8,4 (M8) DIN 7380-M8x12- 26 031563 Linsenschraube mit ISK 10.9 27 032627 Aufnahmewelle...
- Seite 9 Befestigungsgurt Führungsbolzen 23 21+22...
- Seite 10 Montageanweisung: untere Aufnahmestange in das 1. Loch von unten am s-max montieren Anbau nur bei AAT möglich Alle Schrauben mit Schraubensicherungslack blau sichern Aufnahmestangen obere Aufnahmestange untere Aufnahmestange SB: 46 2 St. Stellring DIN 705 A14 für untere Aufnahme 2 St. Gewindestift M6x8 für Stellring...
- Seite 11 Achtung! Der Anbau darf nur durch vom Hersteller autorisierte Fachkräfte erfolgen. Wichtiger Montagehinweis für Kippstützen! Eventuell vorhandene Ankipprohre müssen soweit gekürzt werden, dass die Kippstützen frei durchschwingen können. Achtung! Im Falle einer Anpassung der Griffneigung, den Neigungsquader mit einem Anzugsmoment von 35 Nm fixieren. Achtung Montagemass zwischen 400 und 410 mm einhalten,...
- Seite 13 Notizen...
- Seite 14 Notizen...
- Seite 15 Notizen...
- Seite 16 Your contact person: AAT-mounting-team · Tel.: +49.(0) 74 31.12 95-555 · anbau@aat-online.de Datum: 16.09.2015 Version: Kommissioniert von: AAT Alber Antriebstechnik GmbH · www.aat-online.de · info@aat-online.de Ehestetter Weg 11 · 72458 Albstadt · Tel.: +49.(0) 74 31.12 95-0 · Fax: 12 95-35...
