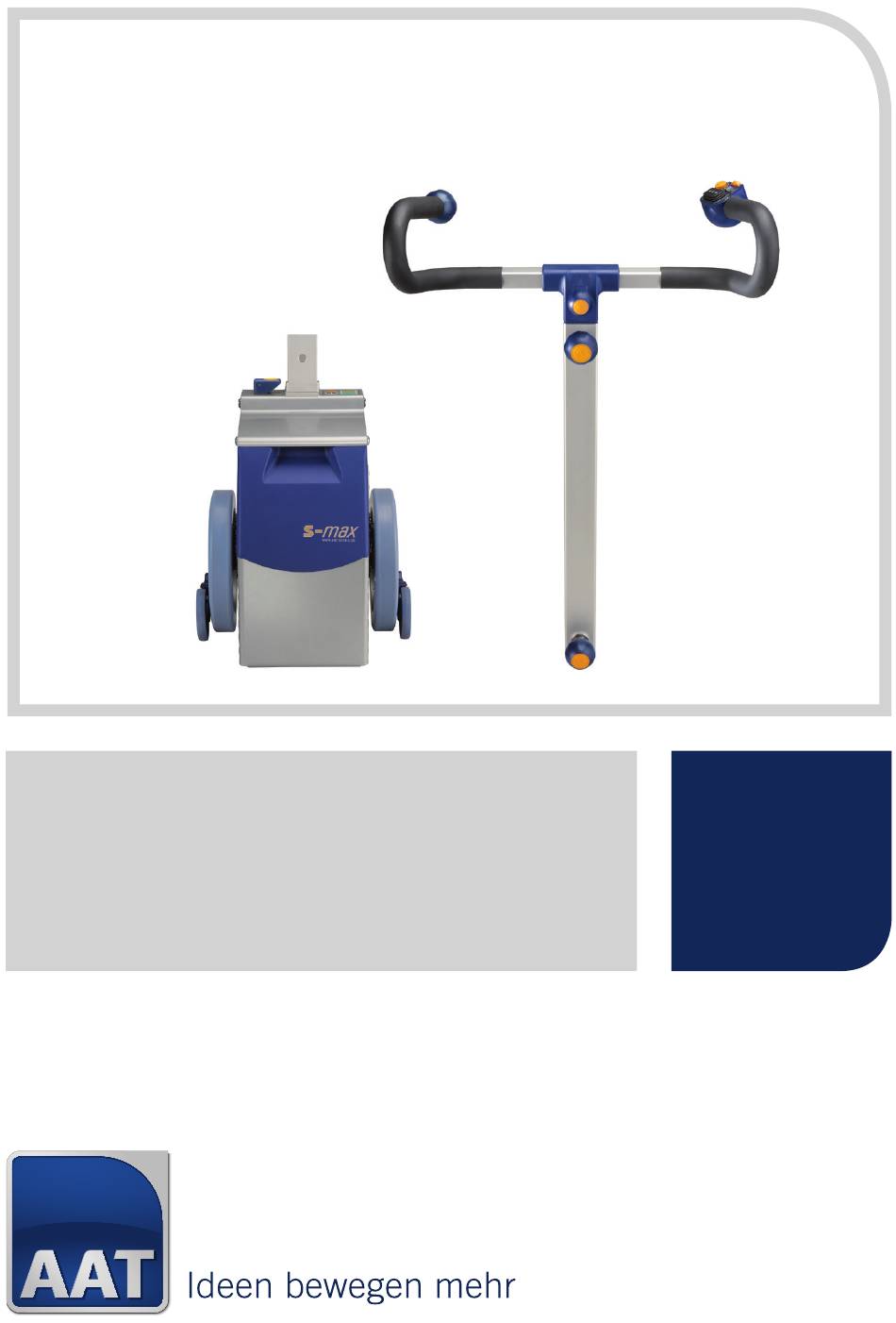

- Seite 1 ANBAUANLEITUNG Artikel-Nr.: 380416 s-max Meyra Eurochair 1.750 mit/ohne Trommelbremse Sitzbreite: 40 - 48 www.aat-online.de...
- Seite 2 M20/M16 (bei 50 mm – Version zuvor eine Mutter M20x1,5 aufschrauben und eine Sicherungsscheibe Ø20.0 anbringen) Bringen Sie jeweils eine Sicherungsscheibe Ø20 an und schrauben Sie die Mutter M20x1,5 auf. (Der Abstand des AAT- Halter Blech zu der Radaufnahme wird erst später eingestellt) Befestigen Sie jeweils die AAT- Multihalterung mit Hilfe der AAT- Halterungsschelle, AAT- Halterungsschelle außen, AAT- Unterlagen für...
- Seite 3 Stellen Sie jeweils die Mutter auf der AAT- Adapterhülse M20/M16 so ein, dass die AAT- Multihalterung parallel zu den Rollstuhlrohren läuft und kontern Sie diese. Befestigen Sie jeweils den AAT- Grundplatte für s-max an der AAT- Multihalterung. Bringen Sie die Rollstuhlräder wieder an.
- Seite 4 Stückliste Multihalterung 3 Teil Bezeichnung 1 Bezeichnung 2 Anzl Nutzlänge 33.0 mm / 1 000099 Kugelsperrbolzen Ø6,0mm 2 002292 Halterungs- Schelle Schmiedeteil Schmiedeteil HT 0272 3 031385 Halterungs- Schelle abgefräst 4 001453 Zylinderschraube mit ISK DIN 7984-M8x55-8.8 5 000338 Zylinderschraube mit ISK DIN 7984-M8x60-8.8 6 000246 Scheibe...
- Seite 5 linke Seite außen linke Seite innen Grundplatte Multihalterung Adapterhülse KST-Rohrschelle Unterlage...
- Seite 6 Stückliste Teil Bezeichnung 1 Bezeichnung 2 Anzl 1 050043 Multihalterung 3 s-max für Bereifung 24x 2 033561 Multihalterung 1“ 3 002296 KST- Rohrschelle 4 037171 Adapterhülse 37 lang 5 001912 Sicherungsscheibe S (Schnorr ) Ø 16.0 6 001894 Hülse 7 000246 Scheibe DIN 125-A8.4 (M8)
- Seite 7 rechte Seite innen...
- Seite 8 Montageanweisung: untere Aufnahmestange in das 2. Loch von unten am s-max montieren Ankipprohre auf 50mm kürzen Aufnahmestangen obere Aufnahmestange untere Aufnahmestange SB: 40 SB: 43 SB: 46 SB: 48 2 St. Stellring DIN 705 A14 für obere Aufnahme 2 St. Gewindestift M6x8 für Stellring...
- Seite 9 Achtung! Der Anbau darf nur durch vom Sofern nichts anderes angegeben Hersteller autorisierte Fachkräfte erfolgen. sind Schraubverbindungen mit Festigkeitsklasse 8.8 oder höher wie folgt anzuziehen. Wichtiger Montagehinweis für Kippstützen! Gewindegröße Drehmoment in Nm Eventuell vorhandene Ankipprohre müssen soweit gekürzt werden, dass die Kippstützen frei durchschwingen können.
- Seite 10 Notizen...
- Seite 11 Notizen...
- Seite 12 Ihre Ansprechpartner: AAT-Anbau-Team · Tel.: +49.(0) 74 31.12 95-555 · anbau@aat-online.de Datum: 27.05.2013 Version: Kommissioniert von: AAT Alber Antriebstechnik GmbH · www.aat-online.de · info@aat-online.de Ehestetter Weg 11 · 72458 Albstadt · Tel.: +49.(0) 74 31.12 95-0 · Fax: 12 95-35...
