UNIPOINT BETRIEBSANLEITUNG

4 Installation

Unipoint ist für die Installation und Verwendung in Innenräumen, in denen
keine Explosionsgefährdung vorliegt, vorgesehen. Die Installation muss in
Übereinstimmung mit den anerkannten Normen der zuständigen Behörden in
dem betreffenden Land erfolgen. Bevor Arbeiten durchgeführt werden, ist
sicherzustellen, dass die lokalen Vorschriften und Verfahren vor Ort
eingehalten werden. Die in Verbindung mit Unipoint eingesetzten Detektoren
sind in der Regel für die Verwendung in explosionsgefährdeten Bereichen
vorgesehen. Einzelheiten zur Installation sind in den Anweisungen für den

4.1 Mechanische Installation

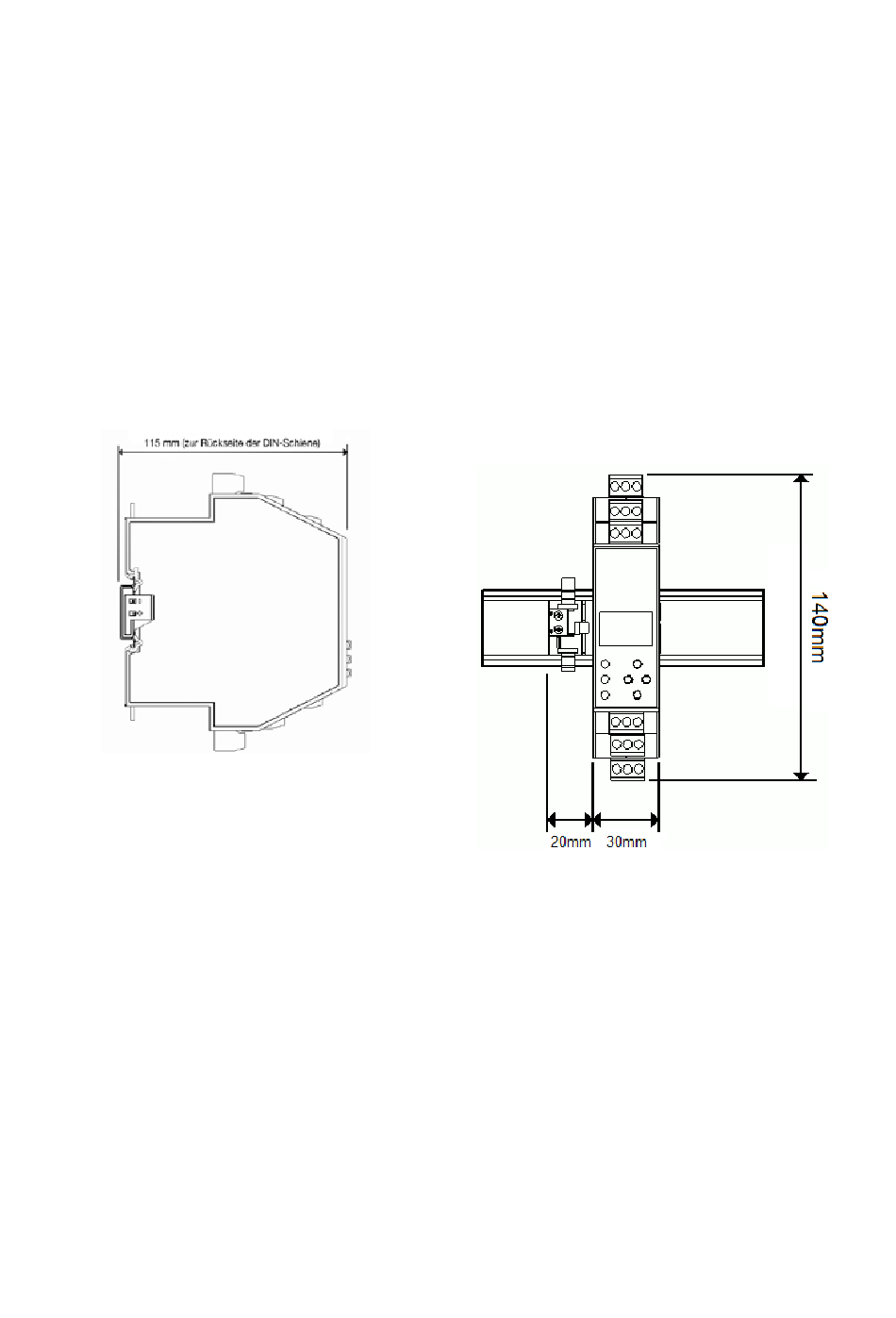

Außenmaße
Die Unipoint Zentrale wird an einer DIN-Hutschiene (35 x 7,5 mm, symmetrisch)
montiert. Bringen Sie die Unipoint Zentrale wie unten beschrieben an der DIN-
Schiene an und beachten Sie dabei die Montagezeichnung.
1. Stecken Sie den Sockel der Unipoint Zentrale auf die DIN-Schiene (einfach
aufclipsen, Pfeil nach oben).
2. Stecken Sie den Stromversorgungsstecker links neben den Sockel der
Zentrale auf die DIN-Schiene.
3. Schieben Sie den Stecker und den Sockel zusammen, bis der Verschluss
einrastet.
4. Setzen Sie die Unipoint Zentrale auf den Sockel und drücken Sie sie
vorsichtig aber fest herunter, bis sie einrastet.
5. Weitere Unipoint Zentralen können rechts neben der ersten Zentrale auf die
DIN-Schiene gesteckt werden. Clipsen Sie weitere Sockel auf die Schiene
und schieben Sie sie zusammen, bis die Verschlüsse einrasten. Bringen Sie
dann weitere Unipoint Zentralen auf den Sockeln an.
2306M5001 MAN0638G Ausgabe 2 03/07
WARNUNG
jeweiligen Detektor/Sensor zu finden.
6
