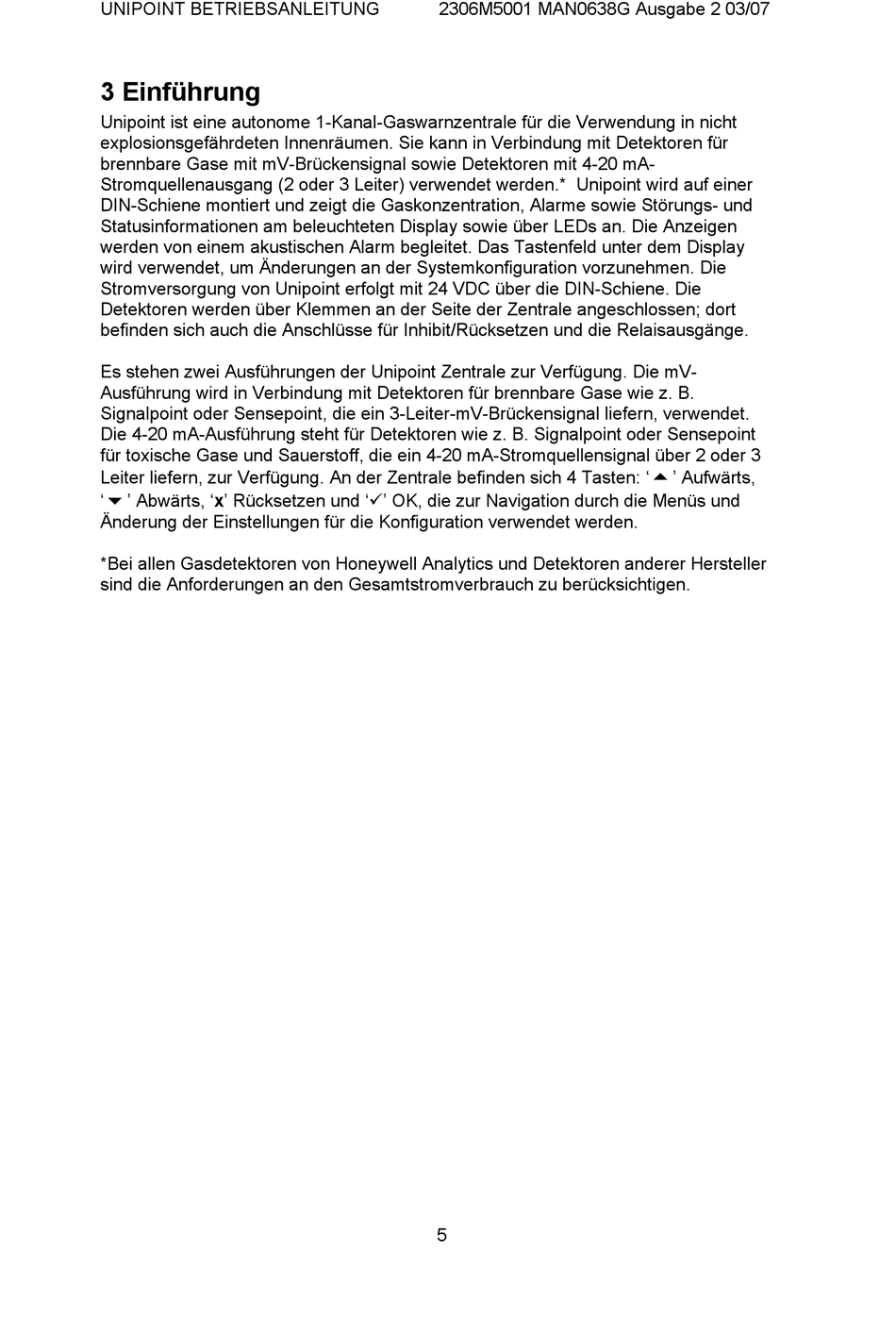

3 Einführung
Unipoint ist eine autonome 1-Kanal-Gaswarnzentrale für die Verwendung in nicht
explosionsgefährdeten Innenräumen. Sie kann in Verbindung mit Detektoren für
brennbare Gase mit mV-Brückensignal sowie Detektoren mit 4-20 mA-
Stromquellenausgang (2 oder 3 Leiter) verwendet werden.* Unipoint wird auf einer
DIN-Schiene montiert und zeigt die Gaskonzentration, Alarme sowie Störungs- und
Statusinformationen am beleuchteten Display sowie über LEDs an. Die Anzeigen
werden von einem akustischen Alarm begleitet. Das Tastenfeld unter dem Display
wird verwendet, um Änderungen an der Systemkonfiguration vorzunehmen. Die
Stromversorgung von Unipoint erfolgt mit 24 VDC über die DIN-Schiene. Die
Detektoren werden über Klemmen an der Seite der Zentrale angeschlossen; dort
befinden sich auch die Anschlüsse für Inhibit/Rücksetzen und die Relaisausgänge.
Es stehen zwei Ausführungen der Unipoint Zentrale zur Verfügung. Die mV-
Ausführung wird in Verbindung mit Detektoren für brennbare Gase wie z. B.
Signalpoint oder Sensepoint, die ein 3-Leiter-mV-Brückensignal liefern, verwendet.
Die 4-20 mA-Ausführung steht für Detektoren wie z. B. Signalpoint oder Sensepoint
für toxische Gase und Sauerstoff, die ein 4-20 mA-Stromquellensignal über 2 oder 3
Leiter liefern, zur Verfügung. An der Zentrale befinden sich 4 Tasten: ' ' Aufwärts,

' ' Abwärts, 'x' Rücksetzen und '' OK, die zur Navigation durch die Menüs und

Änderung der Einstellungen für die Konfiguration verwendet werden.
*Bei allen Gasdetektoren von Honeywell Analytics und Detektoren anderer Hersteller
sind die Anforderungen an den Gesamtstromverbrauch zu berücksichtigen.
