UNIPOINT BETRIEBSANLEITUNG

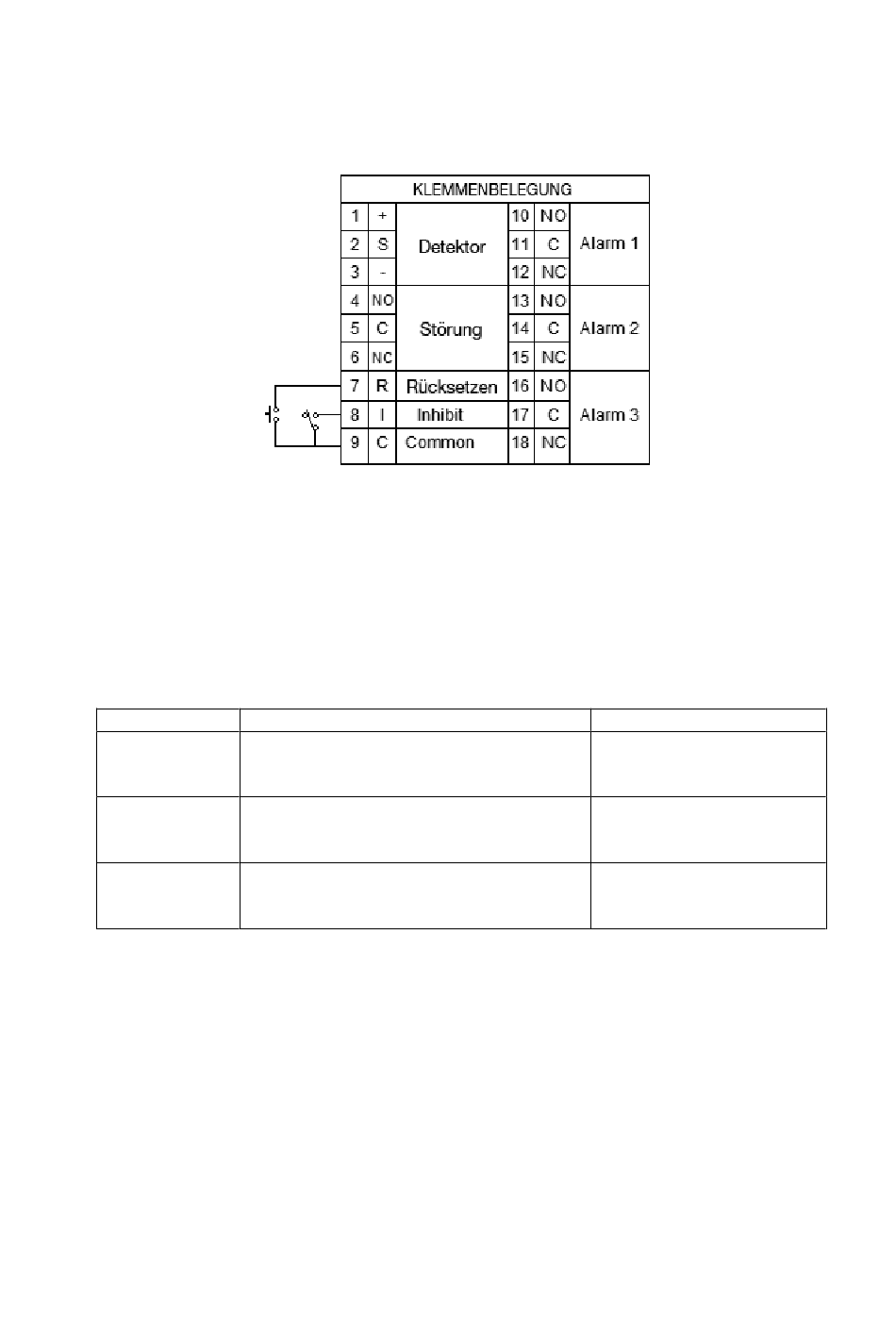

4.2.3 Klemmenbelegung

Alle elektrischen Anschlüsse an die Zentrale erfolgen über steckbare
Klemmenblöcke an der Seite der Zentrale.
Aus Sicherheitsgründen wird die Verwendung von Schlüsselschaltern für die
Ferneingänge für Rücksetzen und Inhibit an der Vorderseite des Gehäuses
empfohlen, in dem Unipoint installiert ist.

4.2.4 Detektortypen

Unipoint kann Signale von drei Detektortypen erhalten. In der folgenden Tabelle sind
die mit Unipoint kompatiblen Detektortypen aufgeführt.
Detektortyp
Ausgang zum Detektor
2 Leiter 4-20
Speisespannung Zentrale (18-32 VDC)-
mA
1,5 VDC*, 30 mA (max.).
Messwiderstand 33 Ohm.
3 Leiter 4-20
Speisespannung Zentrale (18-32 VDC)-
mA
1,5 VDC*, 0,5 A (max.).
Stromquelle
Messwiderstand 33 Ohm.
3 Leiter, mV-
2,4-8,6 V, 200 mA Konstantstrom. Max.
Brückensignal
Kabelschleifenwiderstand 28 Ohm.
* Spannungsabfall in Unipoint Zentrale
2306M5001 MAN0638G Ausgabe 2 03/07
Empfohlener Detektor
Signalpoint oder
Sensepoint für toxische
Gase und Sauerstoff
Sensepoint Plus und
Sensepoint Pro
Signalpoint oder
Sensepoint für brennbare
Gase
9
