10. Analogausgang:
Vor dem Öffnen des Gerätes Netzstecker ziehen!
Als Zusatzfunktion ist Ihr Gerät mit einem Analogausgang ausgestattet. Dieser
Ausgang bildet den von der Systemsteuerung angezeigten Prozentwert (0%-100%)
auf einen Spannungsbereich von 0V bis 10V ab. Dabei gelten folgende Anschluss-
werte:
minimaler Bürdewiderstand
Kurzschlussschutz
Kurzschlussstrom
Leitungslänge
Hinweis:
Die Systemsteuerung ist nur in der Lage, ganze Prozentwerte anzuzeigen.
Diese werden auf das Analogsignal abgebildet. Es ist daher nur die Aus-
wertung einer Kommastelle des Analogsignals sinnvoll.

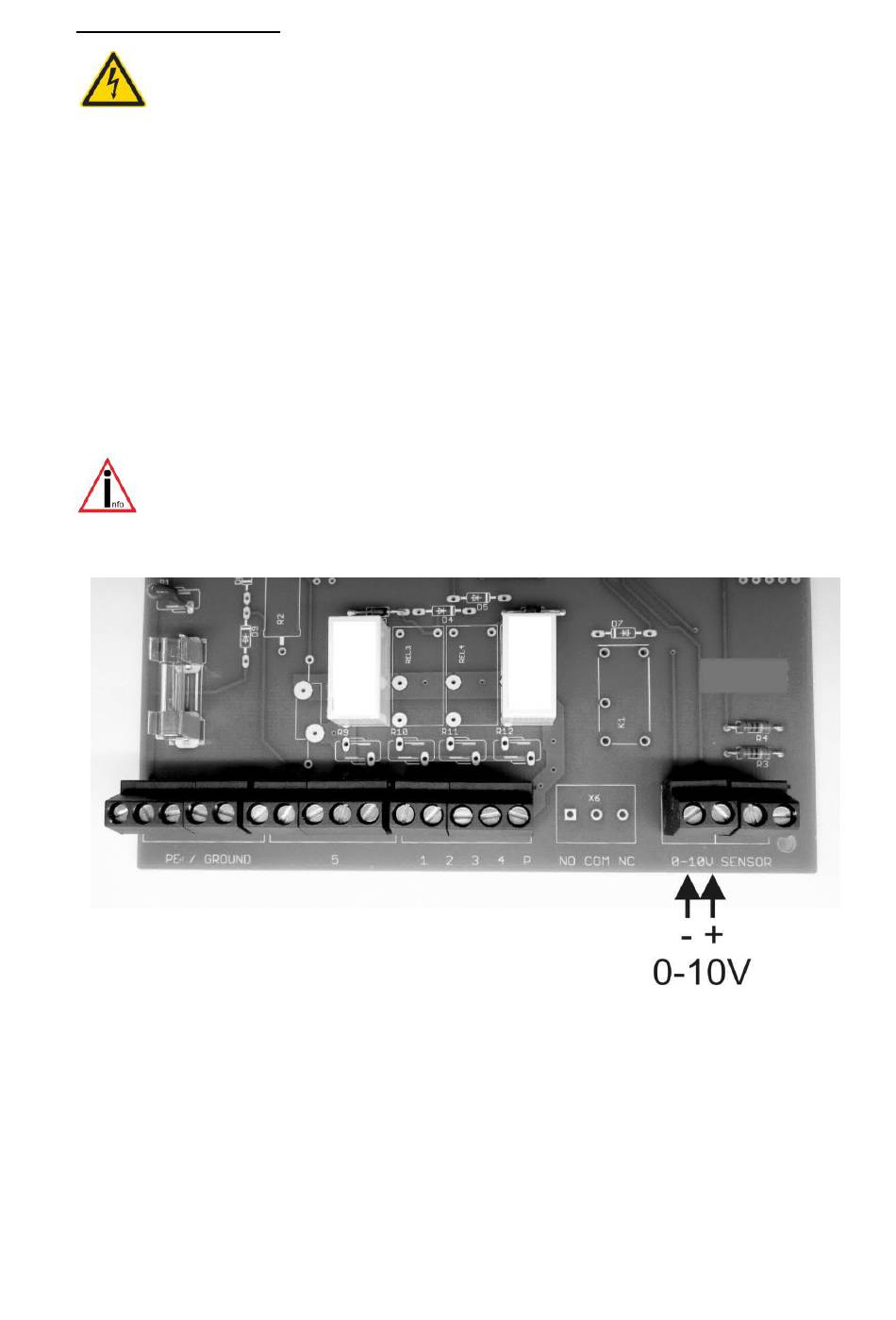

Abbildung 14: Lage des Analogausgangs
: 20K Ohm
: ja
: ca. 15mA
: maximal 200m (geschirmt)
Seite 21
