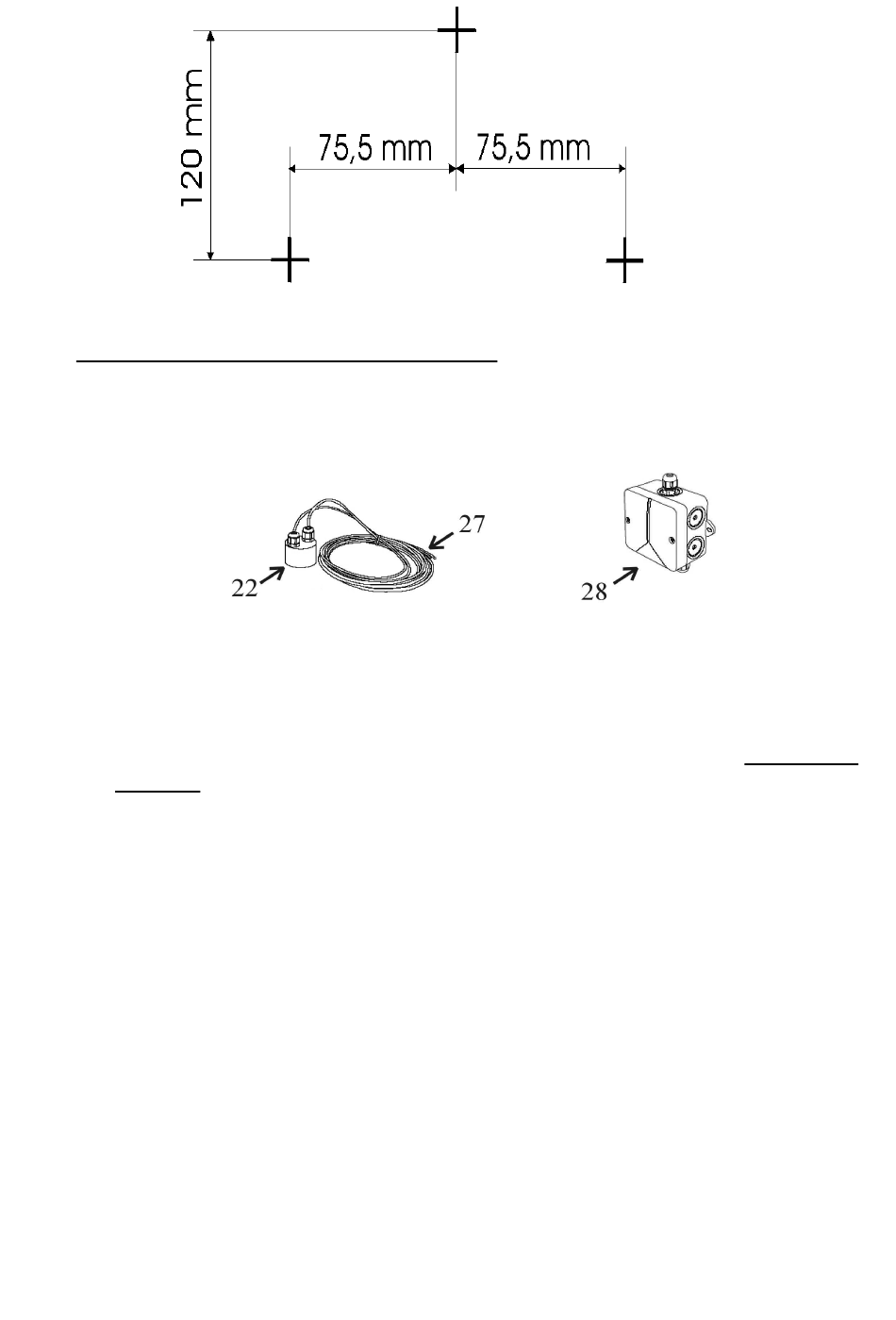

Abbildung 3: Bohrplan (nicht maßstabsgetreu )
4.2 Anschluss Sensorik und Datenleitung
Die Sensorelektronik besteht aus einer Edelstahlgewicht [22] mit einem roten und
einem weißen Sensorkabel [27] und dem Messwertaufnehmer [28].
Abbildung 4: Sensorik
1. Montieren Sie nun zunächst den Messwertaufnehmer (Deckel öffnen) an der
Tankwand (im Graf- Kunststofftank vorzugsweise im Tankdom). Der
Montageort des Messwertaufnehmern sollte sich zwischen 10 cm und 15 cm
oberhalb des Überlaufs [25] befinden. Für die Befestigung sind die
beigelegten Schrauben zu verwenden. Um Verletzungen zu vermeiden, sind
die Schrauben nach dem Anziehen abzustumpfen [24] (Außenseite des
Tanks) !
2. Messen Sie die Höhe vom Tankboden [23] bis zum Ende der Klemmen [15]
und [16] am Messwertaufnehmer.
3. Kürzen Sie die Anschlusskabel entsprechend der gemessenen Höhe.
4. Schließen Sie die Sensorkabel wie nachfolgend beschrieben am Messwert-
aufnehmer an:
Isolieren Sie beide Kabel auf einer Länge von 5-7mm ab. Danach stecken Sie
das rote Kabel durch die Verschraubung 1 [19], ziehen die Verschraubung 1
leicht an und schließen das rote Kabel an die Klemme [16] an. Das offene
Seite 10
