- Seite 1 Benutzerinformation AquaControl + Füllstandsmessgerät und Trinkwassernachspeisung Artikel – Nr.: 351021 Otto Graf GmbH Carl- Zeiss- Str. 2-6 Tel.: 07641 5890 Kunststofferzeugnisse D 79 331 Teningen Fax: 07641 58950...

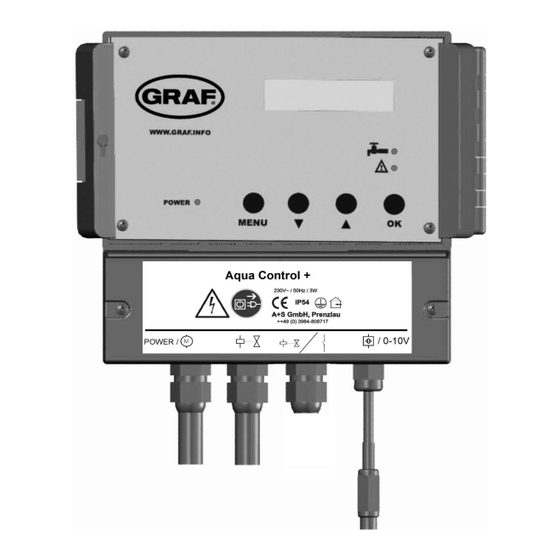

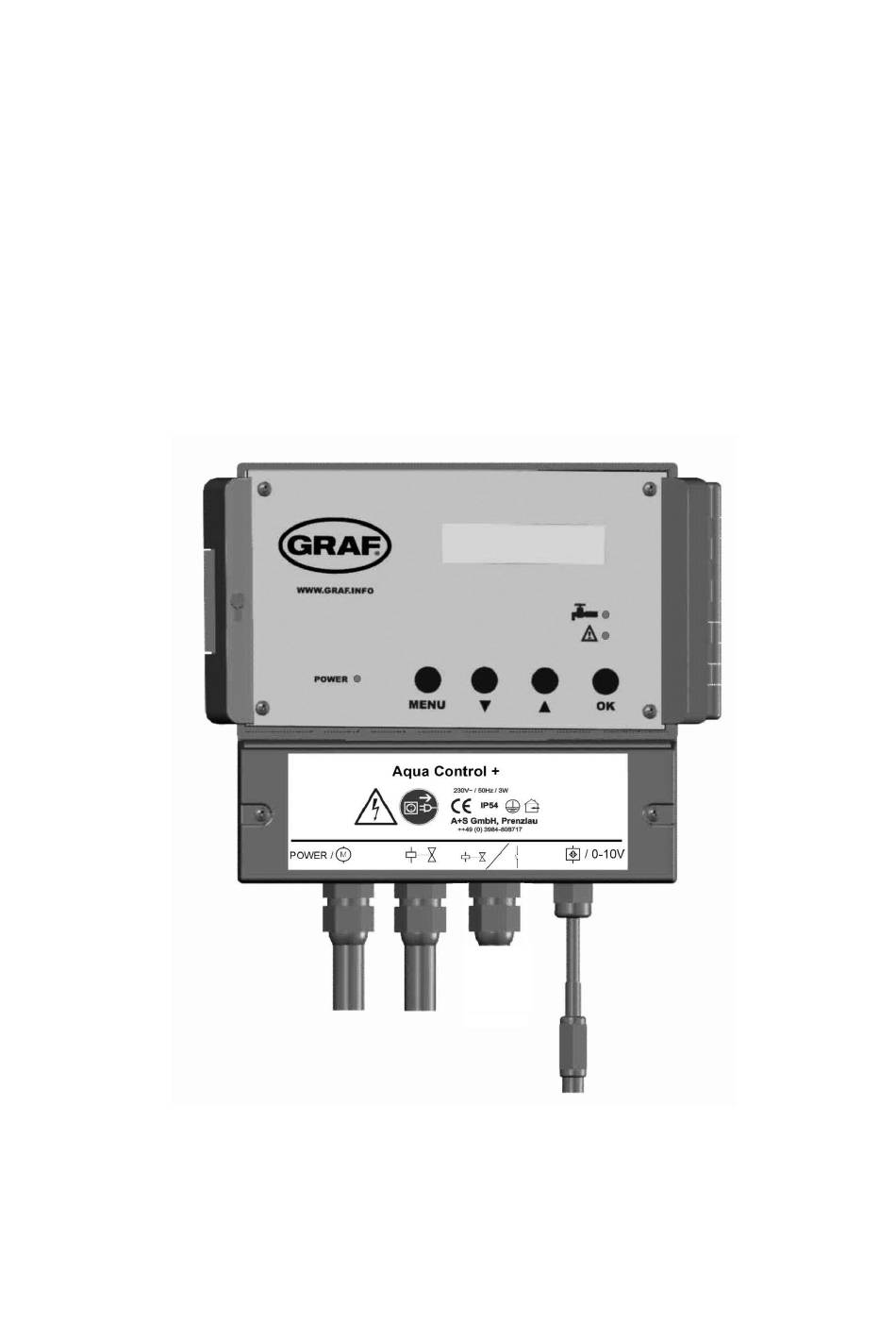

- Seite 2 1: LED für Netzanzeige 2: Display 3: LED Trinkwasserbetrieb 4: LED für Fehler und Störungen 5: Bedientasten 6: unterer Deckel der Systemsteuerung 7: Anschlussleitung mit Kupplung für Datenleitung und Analogausgang 0-10V 8: Störmeldeausgang und Ausgang für Filterspülventil 9: Ventilanschluss mit Kupplung 10: Die Netzsicherung der Systemsteuerung befindet sich unter diesem Deckel.
- Seite 3 12: Datenleitung 13: Verschraubung 3 14: Der Anschluss der Datenleitung ist verpolungssicher. 15: hier weißes Kabel anschließen 16: hier rotes Kabel anschließen 17: Datenleitungsklemme 18: Verschraubung 2 19: Verschraubung 1 20: aktive Messlänge 22: Edelstahlgewicht 23: Tankboden 24: Schrauben abstumpfen! (Verletzungsgefahr) 25: Überlauf 26: Tankwand im Dom 27: Sensor...
-
Seite 4: Sicherheitshinweise
Sicherheitshinweise Bitte lesen Sie vor Inbetriebnahme dieses Gerätes die Sicherheits- und Benutzerin- formation sorgfältig durch! Befolgen Sie alle Hinweise, die in der Benutzerinformati- on stehen, um optimale Leistung zu erzielen. Diese Sicherheits- und Benutzerinfor- mation sollte gut aufbewahrt werden. Allgemeine Sicherheitshinweise - Zeichenerklärung - verweist auf eine Information - bedeutet Warnung und weist auf eine besondere Situation hin - weist auf eine gefährliche Situation hin, die schwere und... -
Seite 5: Haftungsbeschränkung
Haftungsbeschränkung Vom Hersteller wird keine Haftung für Schäden übernommen aufgrund: - von Einsatz von nicht ausgebildeten und nicht autorisierten Personal - von nicht dem Verwendungszweck entsprechender Nutzung - Öffnen und/oder Manipulation des Gerätes - Nichtbeachtung der Benutzerinformation Elektrischer Strom !! Lebensgefahr durch elektrischen Strom !! Bei unmittelbarer Berührung spannungsführender Teile im und am Gerät besteht die Gefahr eines lebensgefährlichen, elektrischen Schlages. -
Seite 6: Spannungsversorgung
Spannungsversorgung Das Gerät darf ausschließlich mit der in der Benutzerinformation angegebenen Betriebs- spannung von 230V AC betrieben werden. Ein Fehlerstrom – Schutzschalter (RCD) mit einem Bemessungsfehlerstrom nicht größer 30mA muss vorgesehen werden, denn es handelt sich um einen Steckdosen- Stromkreis, welcher für die Benutzung durch Laien und zur allgemeinen Verwendung vorgesehen ist. -
Seite 7: Wasser Und Feuchtigkeit
1.10 Wasser und Feuchtigkeit Das Gerät darf nicht in der Nähe von elektrisch leitenden Flüssigkeiten betrieben werden. Auf dem Gerät, oder in unmittelbarer Nähe dürfen keine Flüssigkeiten ge- lagert werden. Achtung: Gefahr eines elektrischen Schlages! 1.11 Temperatur und Wärme Die Arbeitstemperatur des Gerätes ist in den technischen Daten festgelegt. Das Gerät darf nicht in der Nähe von Wärmequellen wie Heizgebläsen, Heizungen, Öfen oder anderen Geräten, die Wärme erzeugen, aufgestellt werden. -
Seite 8: Reparaturen
1.15 Sicherungen Der Austausch von Sicherungen im und am Gerät ist nur geschultem und autori- siertem Fachpersonal gestattet. Das Wechseln der Sicherungen darf nur im abge- schalteten, spannungsfreien Gerätezustand erfolgen. Das Gerät ist vor dem Wechsel der Sicherung vom Netz zu trennen. Anderenfalls besteht die Gefahr ei- nes elektrischen Schlages. -
Seite 9: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung Die Systemsteuerung AquaControl + ist ein elektronisches Wassermanagementsystem. Sie wurde speziell für die Regenwassernutzung in häuslicher Umgebung entwickelt. Ver- wendbar sind verschiedene Tanksysteme (Kunststoff- Beton- Keller- oder Erdtanks). Stahl- betontanks und andere Tanks aus Metall sind nur unter Beachtung nachfolgender speziel- ler Hinweise geeignet. - Seite 10 Technische Daten: Steuerelektronik Messwertaufnehmer Betriebsspannung : 230V AC Messspannung : 12V DC Sicherung : T50mA Messfrequenz : (0,2-20)kHz Leistungsaufnahme : 3VA Datenleitungslänge : 20m (max. 50m) Tanktiefe : 3m (optional 6m) Abmessungen [mm] : 155x165x90 Abmessungen [mm] : 90x80x50 Pumpenanschluss Ventilanschluss Betriebsspannung : 230V AC...
-
Seite 11: Systemsteuerung
Montage Systemsteuerung Der Netzstecker des Gerätes dient als EIN/AUS Schalter. Vor dem Öffnen des Gerätes den Netzstecker ziehen! – Befestigungsschrauben des unteren Deckels [6] lösen und den Deckel [6] abnehmen. – Bohrpunkte anzeichnen und Bohrpunkte setzen. – Gehäuse mit beiliegendem Montagematerial ( Dübel und Schrauben) befestigen. –... - Seite 12 Montieren Sie nun zunächst den Messwertaufnehmer (Deckel öffnen) an der Tankwand (im Graf- Kunststofftank vorzugsweise im Tankdom). Der Montageort des Messwertaufnehmern sollte sich zwischen 10 cm und 15 cm oberhalb des Überlaufs [25] befinden. Für die Befestigung sind die beigelegten Schrauben zu verwenden.
-
Seite 13: Elektrisches Anschlussschema
verfügt am noch freien Ende über einen Stecker. Diesen stecken Sie in die entsprechende Buchse [7] der Systemsteuerung. Die Abbildung 2 auf der Seite 3 verdeutlicht die Zusammenhänge: Hinweis: Das rote und das weiße Kabel sollen straff nach unten führen und durch das Edel- stahlgewicht gespannt sein. -
Seite 14: Anschluss Magnetventil
Anschluss Magnetventil Verbinden Sie den Stecker des Magnetventils mit der mittleren Kupplung [9] der Steuer- elektronik (Siehe Abbildung 1 auf Seite 2). Inbetriebnahme Überzeugen Sie sich vor der Inbetriebnahme davon, dass alle für Netzspannung zugängli- chen Stellen wieder verschlossen sind (Berührungsschutz muss wieder durchgängig vor- handen sein). -
Seite 15: Einstellung Der Systemsteuerung
Einstellung der Systemsteuerung Nach der Inbetriebnahme kann die Systemsteuerung auf die bei Ihnen konkret vorhande- nen Bedingungen eingestellt werden. Die Einstellung ist mit einfachen Mitteln möglich. Dazu stehen Ihnen vier Tasten zur Verfügung : MENU, , und OK . Alle erforderlichen Eingaben erfolgen menügesteuert über die LCD- Anzeige. - Seite 16 Um zu den einzelnen Funktionen in den Untermenüebenen zu gelangen, drücken Sie bitte die Taste „OK“ . Aus den Untermenüebenen gelangen Sie durch Drücken der Taste „MENU“ zurück in den Betriebsmodus. SCHALTPUNKTE Hauptmenüebene Taste „OK“ PUMPE EIN Pumpe EIN (Zahlenwert ist immer kleiner als 0-100% der Wert bei Ventil EIN) Pumpe AUS (Zahlenwert ist immer kleiner als...
- Seite 17 Zum Verändern der jeweiligen Schaltpunkte drücken Sie die Taste „OK“. Der zu verän- dernde Wert fängt zu blinken an. Danach kann dieser Wert mit den Tasten „ “ und „ “ geändert werden. Soll ein Wert übernommen werden, ist wieder die Taste „OK“ zu drücken.
-
Seite 18: Fehlermeldungen Und Fehlerbehebung
HANDFUNKTIONEN Hauptmenüebene Taste „OK“ LETZTE SPUELUNG Zeit in Tagen, die seit der letzten Spülung mit Trinkwasser vergangen ist HAND SPUELUNG Spülung der Trinkwasserzuleitung aktivieren NEIN Zeit in Tagen, die seit der letzten LETZTE SPUELUNG Filterspülung vergangen ist Filterspülung aktivieren HAND SPUELUNG NEIN Abbildung 12: Untermenü... - Seite 19 Die Ursache für diesen Fehler ist eine FEHLER Beschädigung der weißen Sensorleitung. SENSOR Fehlermöglichkeiten: FEHLER - Datenleitung am Messwertaufnehmer nicht an DL KURZSCHLUSS der Datenleitungsklemme [14] angeschlossen, sondern an der Sensorklemme [15/16] - Cinch- Stecker oder Cinch- Kupplung haben Kurzschluss - Adern der Datenleitung wurden beschädigt Der Messwertaufnehmer liefert kein FEHLER...
- Seite 20 Führt die Steckdose Spannung, ziehen Sie den Netzstecker der Systemsteuerung. Öffnen Sie im spannungslosen Zustand den unteren Deckel [6] der Systemsteuerung (Siehe Abbildung 1 auf Seite 2) und prüfen Sie die geräteeigene Netzsicherung. Netzsicherung T50mA Abbildung 14: Lage der Netzsicherung des Gerätes Sollten Ihre Bemühungen nicht zum Erfolg führen, wenden Sie sich bitte an Ihren Service- partner.
-
Seite 21: Analogausgang
Um diese Funktionen nutzen zu können, muss das Gerät an den Hersteller eingeschickt werden. Es erfolgt eine extra Berechnung. Die Systemsteuerung als Standardgerät kann mit maximal einem weiteren Schaltausgang ausgerüstet werden. Analogausgang Vor dem Öffnen des Gerätes den Netzstecker ziehen! Als Zusatzfunktion ist Ihr Gerät mit einem Analogausgang ausgestattet. - Seite 22 10. Störmeldekontakt Vor dem Öffnen des Gerätes den Netzstecker ziehen! Als Zusatzfunktion ist Ihr Gerät mit einem potenzialfreien Störmeldekontakt ausgerüstet. Ausgeführt ist dieser Kontakt als Wechsler. Maximal dürfen 230V AC bei einem Strom von 1A geschaltet werden. Die Aktivierung dieses Kontaktes erfolgt, sobald einer der im Punkt 7 genannten Fehler auftritt.
-
Seite 23: Entsorgung
11. Entsorgung Altgeräte dürfen nicht über die kommunale Abfalltonne (Hausmüll) entsorgt werden. Die Altgeräte müssen einem Wertstoffhof zum fachgerechten Recycling zugeführt werden. Helfen auch Sie mit – bringen Sie die alten Elektrogeräte zur getrennten Sammlung. 12. Hersteller Sollten Sie trotz aller Bemühungen Probleme mit dem Gerät haben, wenden Sie sich bitte per E-Mail an: GmbH Niederlassung Prenzlau... -
Seite 24: Allgemeine Aufbaurichtlinien
13. Allgemeine Aufbaurichtlinien Beim Aufbau einer Regenwassernutzungsanlage sind zu beachten: DIN EN 806: - Trinkwasserinstallation - Planung und Ausführung - Ermittlung der Rohrdurchmesser - Betrieb der Anlagen DIN EN 1717: - freier Auslauf zwischen Trink- und Regenwasser - Kennzeichnung, dass auf dem Gelände eine Regenwassernut zungsanlage installiert ist - Kennzeichnung der Entnahmestellen von Regenwasser - Kennzeichnung des Regenwasserinstallationsnetzes... - Seite 25 Anhang A - verwendete Symbole: Achtung ! Vor dem Öffnen des Gerätes den Netzstecker ziehen . Warnung vor gefährlicher elektrischer Spannung Achtung ! Ein Fehler ist aufgetreten. Trinkwasserbetrieb nach unten blättern nach oben blättern Pumpenanschluss Ventilanschluss Anschluss für die Datenleitung Schutzklasse I Nur in trockenen Räumen verwenden.
- Seite 26 Anhang B - Anschluss des Filterspülventils: Vor dem Öffnen des Gerätes den Netzstecker ziehen! Raum für Ihre Notizen:...
- Seite 27 Raum für Ihre Notizen:...
- Seite 28 Revision der Dokumentation: Revision Datum Beschreibung Verfasser AQX 3.4 02/2018 Formatierung A5 AQX 3.5 23.01.2020 Formatierung A4 AQX 3.6 07.09.2020 Einsatz eines RCD erforderlich Kaufdatum ........Gerätenummer AS AQX ....aktive Messlänge …....... Softwareversion …....... Technische Änderungen vorbehalten. Stand : September 2020 man_AQX_3-6_deu.odt...
