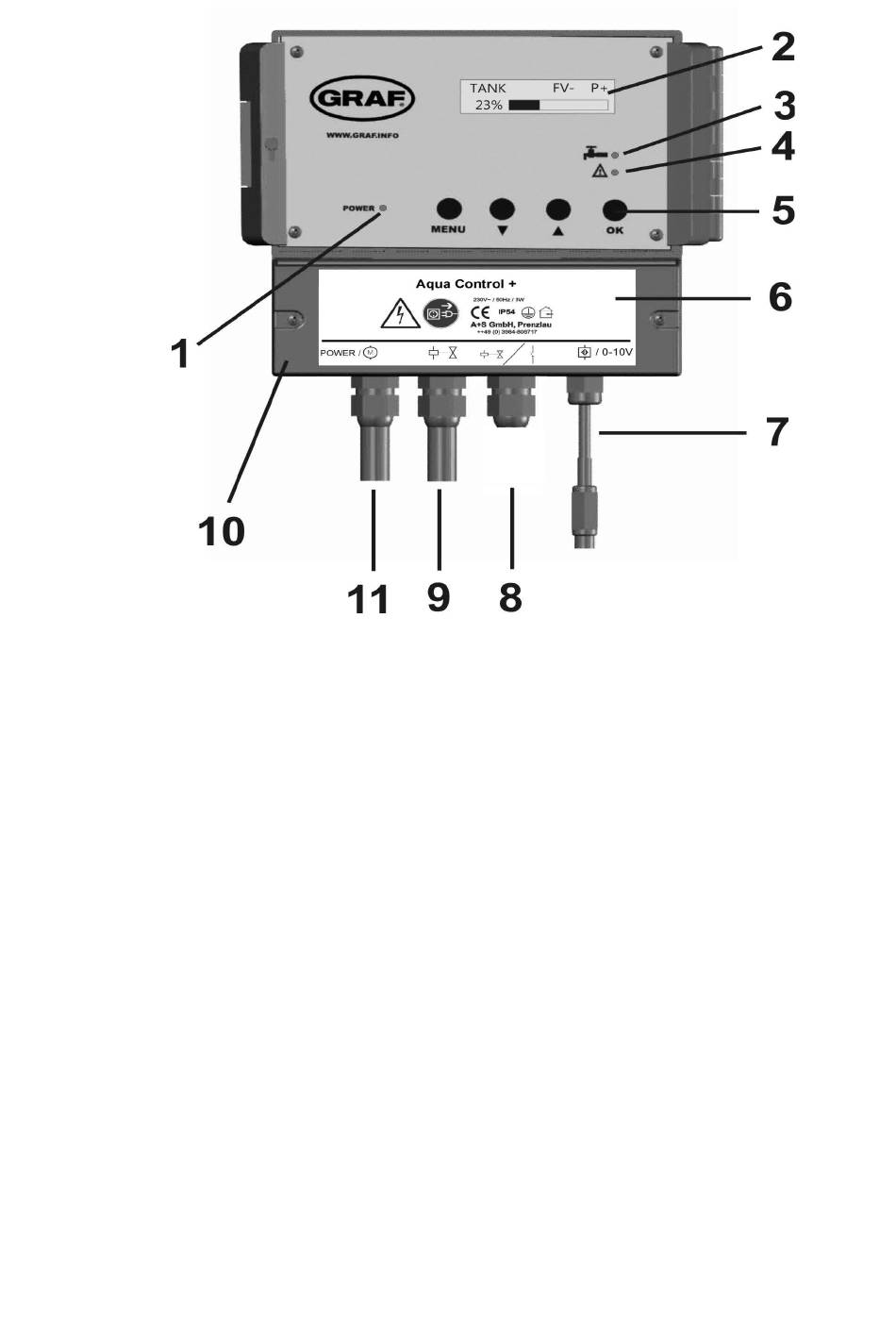

Abbildung 1: Geräteansicht
1:
2:
3:
4:
5:
6:
7:
8:
9:
10:
11:
LED für Netzanzeige
Display
LED Trinkwasserbetrieb
LED für Fehler und Störungen
Bedientasten
unterer Deckel der Systemsteuerung
Anschlussleitung mit Kupplung für Datenleitung und
Analogausgang 0-10V
Störmeldeausgang und Ausgang für Filterspülventil
Ventilanschluss mit Kupplung
Die Netzsicherung der Systemsteuerung befindet sich unter
diesem Deckel.
Netzkabel und Pumpenanschluss mit Kupplung
