6.2 Netzteil
+
Die MSX
Endstufe wird mit einer ungeregelten, gesiebten Gleichspannung von
60 bis 120 V
betrieben.
DC
Zulässiger Spannungsbereich: 40 bis 160 V
Die Spannung darf nicht unter 40 V fallen oder über 160 V steigen, auch nicht kurzzeitig
(> 1 msec). Bei Überschreitung der Grenzwerte öffnet der Fehlerausgang. Gleichzeitig
wird der Antrieb deaktiviert.

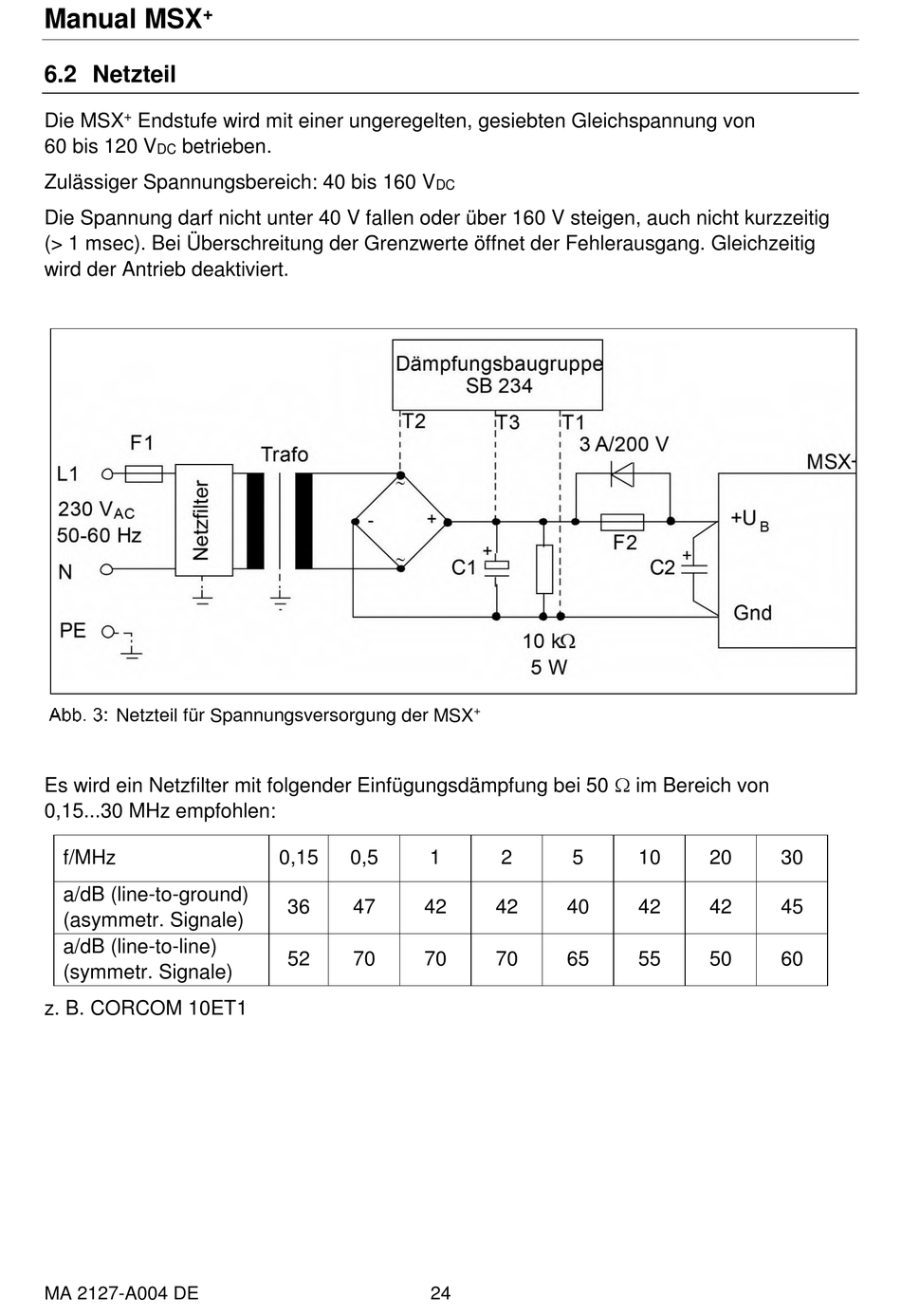

Netzteil für Spannungsversorgung der MSX
Es wird ein Netzfilter mit folgender Einfügungsdämpfung bei 50 im Bereich von
0,15...30 MHz empfohlen:
f/MHz
a/dB (line-to-ground)
(asymmetr. Signale)
a/dB (line-to-line)
(symmetr. Signale)
z. B. CORCOM 10ET1
MA 2127-A004 DE
