6. Drehen Sie die Kabelhalter, um die Kabel am Platz zu halten.
7. Befestigen Sie den Bodendeckel der Kamera wieder an seinen Platz und ziehen die
Schrauben an (Drehmoment 1,5Nm).
8. Schieben Sie die Steuerungshalter der Netzwerkkamera in die Öffnungen der
Befestigungsplatte und rotieren Sie die Kameraeinheit.
9. Befestigen Sie die Netzwerkkamera an der Wandhalterung indem Sie die Schrauben
anziehen.
10. Installieren Sie den mitgelieferten Midspan. Siehe Seite 71.

Midspan installieren

Der bereitgestellte Midspan ermöglicht Axis Netzwerkvideoprodukten mit hohem Stromverbrauch,
Daten und Strom über das selbe Netzwerkkabel zu empfangen.
1. Verbinden Sie den Midspan (Dateneingang) mit dem Netzwerkschalter, indem Sie das
Netzwerkkabel verwenden.
2. Verbinden Sie den Midspan (Daten- und Stromausgang) mit der Kamera durch das
Netzwerkkabel, welches mit der Kamera verbunden wurde.
3. Verbinden Sie den Midspan mit einem geerdeten Hauptstromausgang (100-240VAC)
durch das mitgelieferte Stromkabel.

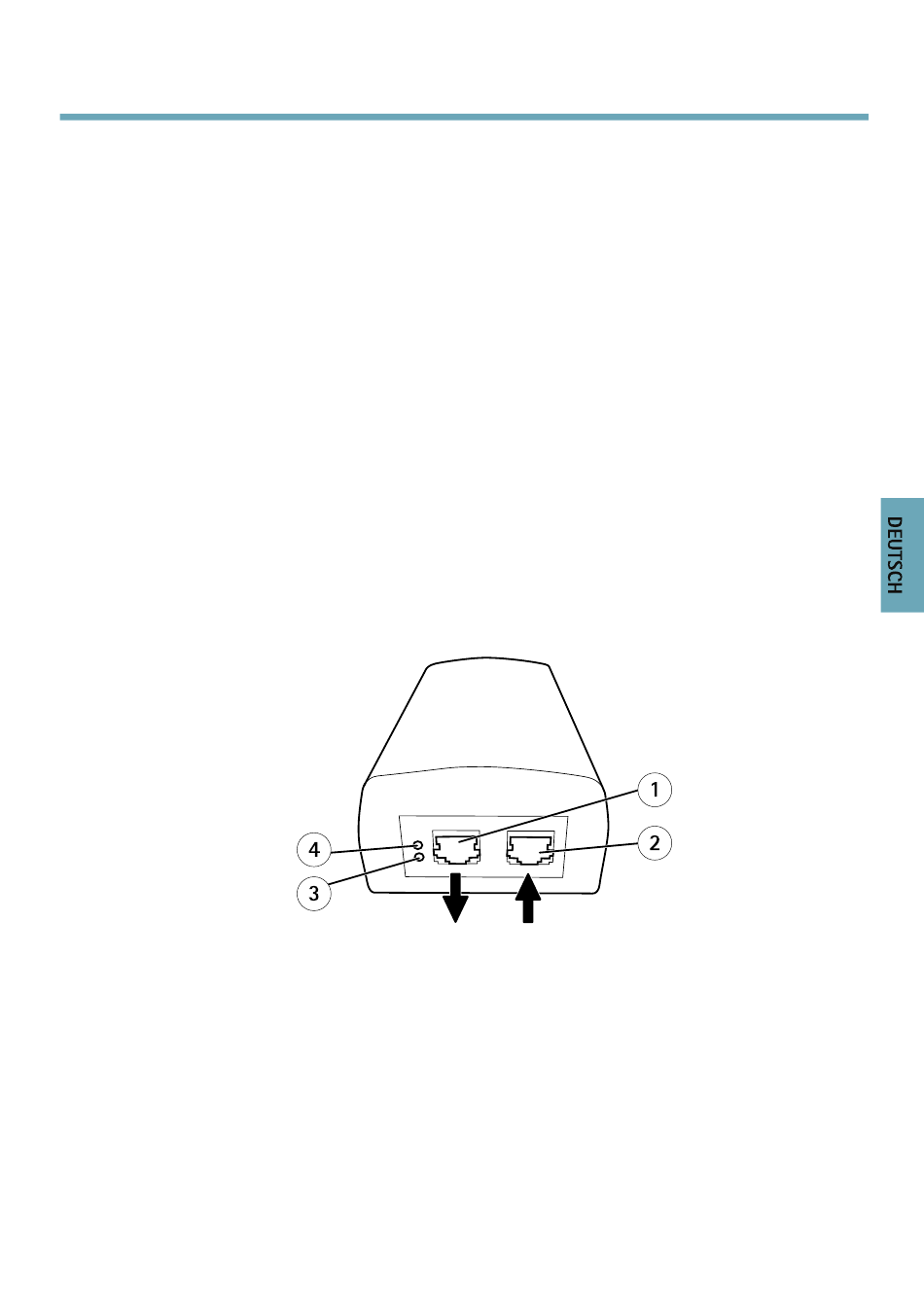

1
Daten- und Stromausgang (mit dem Axis Produkt verbinden)
2
Dateneingang (mit den Netzwerk verbinden)
3
LED-Anzeige des Wechselstromeingangs
4
Port-LED-Anzeige
4. Überprüfen Sie, dass die LEDs am Midspan die richtigen Bedingungen anzeigen. Siehe
Midspan-LED-Anzeigen, auf Seite 59.
