AXIS Q60 Series
9. Installieren Sie den mitgelieferten Midspan. Siehe Seite 71.
Befestigung an abgehängten Decken
WARNUNG
Das Gesamtgewicht von Kamera und Deckenhalterung beträgt etwa 3200 g (7,1 lb.). Stellen
Sie sicher, dass das Deckenmaterial stabil genug ist, um dieses Gewicht zu tragen.
HINWEIS HINWEIS HINWEIS
Die Stärke der Deckenplatte sollte 5 bis 60 mm (0,2 bis 2,4 Zoll)betragen.
1. Entfernen Sie die Deckenplatte, in die die Hängedeckenmontage eingelassen werden soll.
2. Schneiden Sie für die Hängedeckenmontage ein Loch in die Deckenplatte. Verwenden Sie
die mitgelieferte Vorlage zur Markierung der Position und zum Ausschneiden der Öffnung.

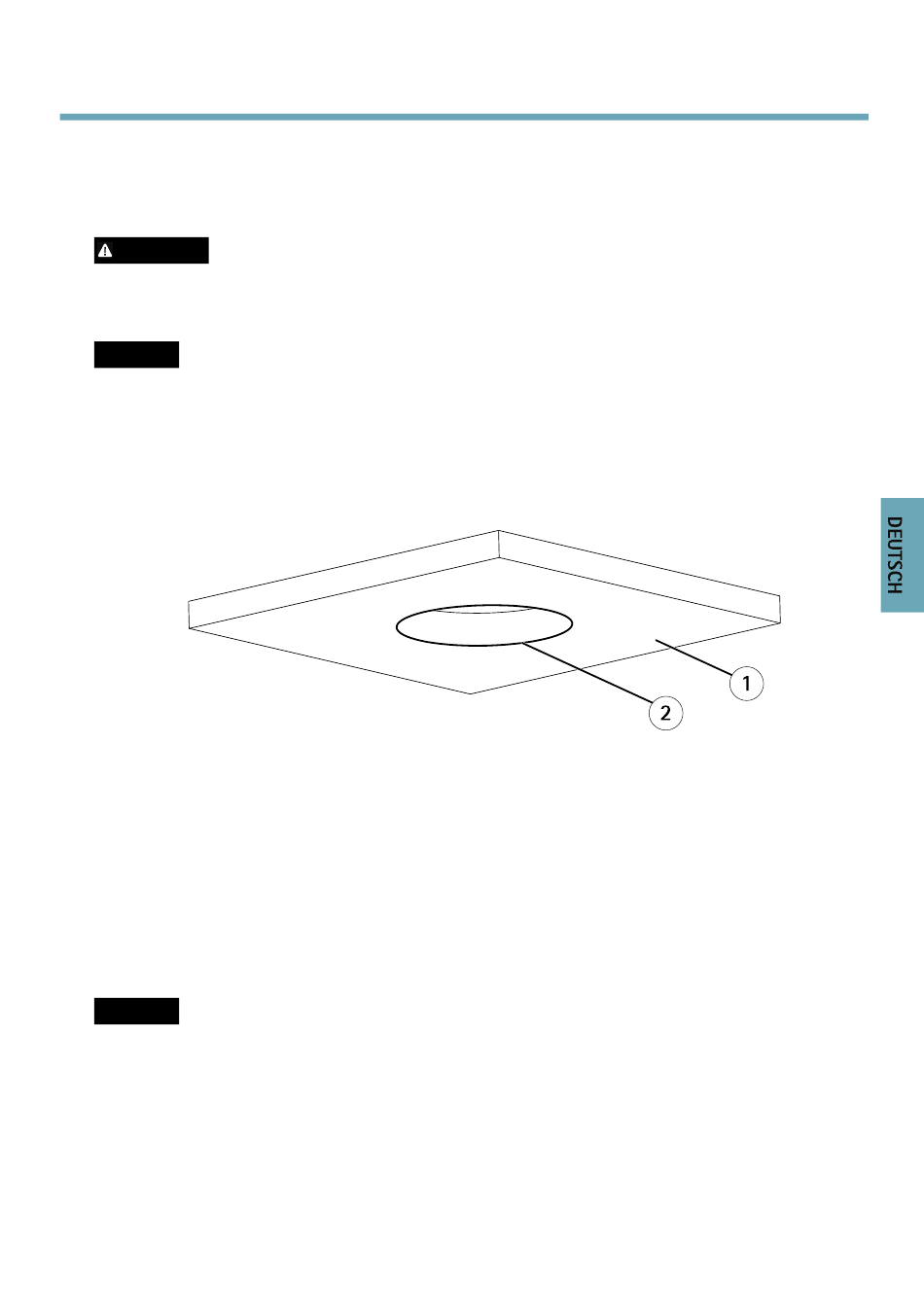

1 Deckenplatte
2
Lochdurchmesser 225 mm (8,9 Zoll)
3. Montieren Sie Deckenhalterung und bringen Sie die Deckenplatte an. Stellen Sie sicher,
dass die Pfeile auf der Montageplatte und der Deckenhalterung in die gleiche Richtung
zeigen, damit die Logos auf der Kamera und der Klemmflansch aufeinander passen.
4. Ziehen Sie die Halterungsarmschrauben fest.
5. Lösen Sie die Bodendeckelschrauben der Kamera und entfernen Sie den Bodendeckel.
6. Netzwerkkabel und das Mehrfachanschlusskabel (separat erhältlich) ggf. zuführen und
mit der Kamera verbinden.
HINWEIS HINWEIS HINWEIS
• Achten Sie beim Verbinden der Kabel darauf, diese nicht zu beschädigen.
• Versichern Sie sich, dass die Schaumstoffdichtungslöcher an den Kabelbahnen ausgerichtet
sind. Entfernen Sie bei Bedarf die Ausschnitte für das Multi-Verbindungskabel aus der
Schaumstoffdichtung.
67
1
2
