GEZE Boxer E Montageanleitung Seite 4

Gleitschiene mit elektrischer feststellung
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

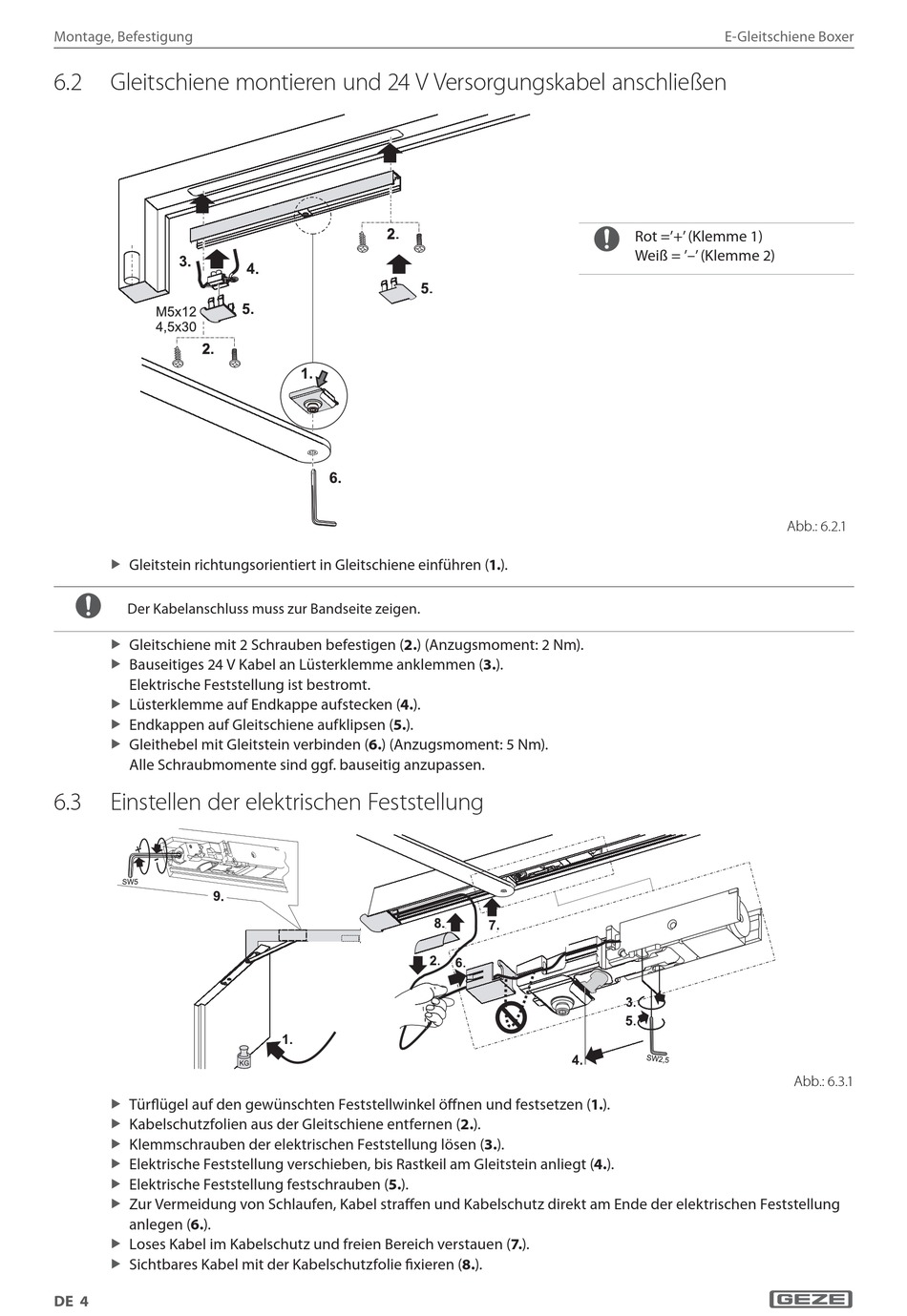

Montage, Befestigung
6.2
Gleitschiene montieren und 24 V Versorgungskabel anschließen
X
Gleitstein richtungsorientiert in Gleitschiene einführen (1.).
Der Kabelanschluss muss zur Bandseite zeigen.
X
Gleitschiene mit 2 Schrauben befestigen (2.) (Anzugsmoment: 2 Nm).
X
Bauseitiges 24 V Kabel an Lüsterklemme anklemmen (3.).
Elektrische Feststellung ist bestromt.
X
Lüsterklemme auf Endkappe aufstecken (4.).
X
Endkappen auf Gleitschiene aufklipsen (5.).
X
Gleithebel mit Gleitstein verbinden (6.) (Anzugsmoment: 5 Nm).
Alle Schraubmomente sind ggf. bauseitig anzupassen.
6.3
Einstellen der elektrischen Feststellung
X
Türflügel auf den gewünschten Feststellwinkel öffnen und festsetzen (1.).
X
Kabelschutzfolien aus der Gleitschiene entfernen (2.).
X
Klemmschrauben der elektrischen Feststellung lösen (3.).
X
Elektrische Feststellung verschieben, bis Rastkeil am Gleitstein anliegt (4.).
X
Elektrische Feststellung festschrauben (5.).
X
Zur Vermeidung von Schlaufen, Kabel straffen und Kabelschutz direkt am Ende der elektrischen Feststellung
anlegen (6.).
X
Loses Kabel im Kabelschutz und freien Bereich verstauen (7.).
X
Sichtbares Kabel mit der Kabelschutzfolie fixieren (8.).
DE 4
1.
E-Gleitschiene Boxer
Rot ='+' (Klemme 1)
Weiß = '–' (Klemme 2)
Abb.: 6.2.1
Abb.: 6.3.1
