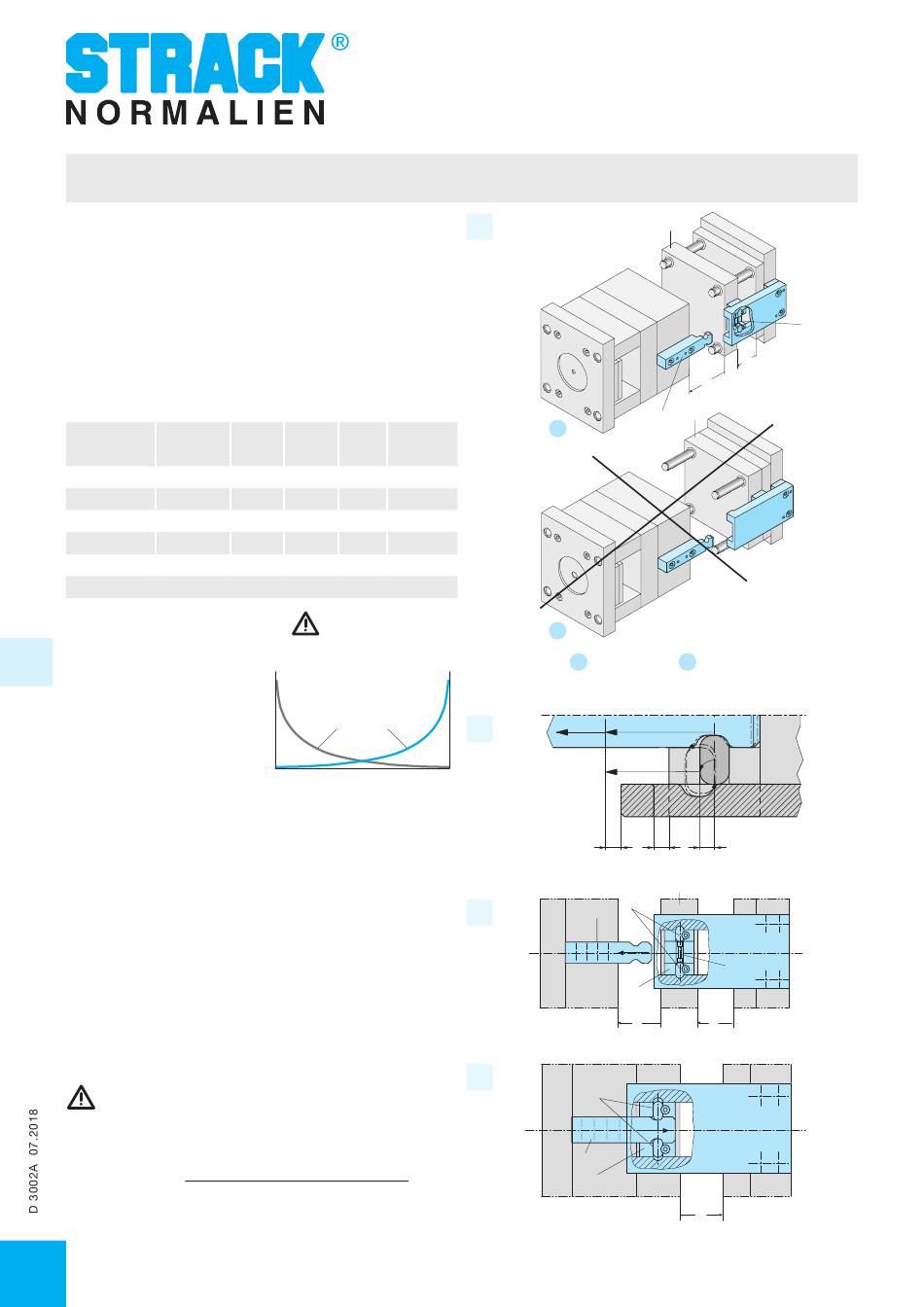

Auswahl
1.
Es müssen mindestens zwei Klinkenzüge eingesetzt werden.
Bestimmend für die Auswahl der Klinkenzüge sind die Abstreifkräfte,
die bewegten Massen sowie der auf den Klinkenzug wirkende Kraft-
angriff (symmetrisch oder unsymmetrisch).
Die Klinkenzüge Z4-11, -12, -16, -17, -21 und -22 unterscheiden sich
durch ein stabileres Klinkengehäuse und eine verstärkte Verschraubung,
sowie die Möglichkeit der Montage auf wesentlich dünneren Formplatten.
Unverbindliche Richtwerte
Werkzeug-
Type
größe
Z4/Z4-11(12)
bis 196x196
Z4-15/Z4-16(17)
bis 296x296
Z4-2/Z4-21(22)
bis 596x596
Z4-30
ab 596x596
Z4-40
ab 996x996
* längere Hübe auf Anfrage
6
Ab dem Weg „X" öffnet bereits der
Hub „S2".
Dieses ist unbedingt bei der
Hubfestlegung „S1" zu beachten.
Im Zweifelsfall ist immer der nächstgrößere Klinkenzug zu wählen. Kräfte- und Kostenver-
gleich zeigen, dass es oft günstiger ist, 2 größere Klinkenzüge an Stelle von 4 kleineren ein-
zusetzen. Auf eine gleichmäßige Einstellung aller Klinkenzüge und auf gleichmäßiges Ziehen
der zu ziehenden Platte muss geachtet werden, um ein Verkanten der Platte zu vermeiden.
2. Verriegelungsfunktion
Die Sperre (5) verriegelt die Rasten (6). Damit wird ein unkontrollierter Rücklauf der
gezogenen Formplatte (H1V) verhindert (siehe Abbildung 1+3). Diese Sicherheits-
funktion wird beim Schließvorgang aufgehoben, sobald die Zugleiste (3) in das
Klinkengehäuse (1) soweit eingefahren ist, dass die Rasten (6) in die Aussparungen
der Zugleiste zurückgeführt werden können (Entriegelung) (siehe Abbildung 4).
3. Verriegelungskraft
Die Verriegelungskraft ist diejenige Kraft, die aufgebracht werden muss, um die gezoge-
ne Formplatte (H1V) gewaltsam (vorzeitig) zurückzuschieben (siehe Punkt 1, Auswahl).
4. Werkzeugsicherung
Die gesperrte Formplatte (H1V) muss vor dem Entriegeln durch die Zugleiste
(3) gegen unzulässig hohe Schließkräfte im Hub (S2) durch die
Werkzeugsicherung der Spritzgießmaschine gesichert sein (siehe Abbildung 1).
Befinden sich Formschieber mit Schrägbolzen im Hubbereich (S2), so muss die Werk-
zeugsicherung bereits vor Eintauchen der Schrägbolzen in die Formschieber ansprechen.
Soll das Werkzeug mit beiden Formhälften getrennt aufgespannt werden, so ist darauf zu achten,
dass sich die gezogene Formplatte (H1V) vor dem Zufahren des Spritzgießwerkzeuges in der End-
stellung des vollen gezogenen Hubes (S1) befindet und die Sperre wirksam ist (siehe Abbildung 1).
7
STRACK NORMA GmbH & Co. KG · Königsberger Str. 11 · D-58511 Lüdenscheid · Tel +49 2351 8701-0 · www.strack.de
Bedienungsanleitung deutsch -- Klinkenzüge Z4
Hub* S1
Hub* S1
Zugkraft
Verriegelungs-
min. (mm)
max. (mm)
max.
kraft max.
4,0
96/91
10 kN
5,5
121/116
30 kN
7,0
159/154
40 kN
15,0
264
60 kN
25,0
564
80 kN
Verzögerungshub (Verlusthub)
und verringerte Zugkraft bei
kN
S1 ab Weg „X" beachten
(siehe Abbildung 2).
F
S1
X
Entformungselemente -- indirekt
1
A
1 kN
3 kN
4 kN
6 kN
8 kN
B
A = Richtig;
mm
S2
2
3
4
3
I
Demoulding elements -- indirect
Eléments de démoulage -- indirects
H1V
S
1
S
2
H1V
3
B = Falsch
S1 + S2
S1
X
X
X
H1V
6
3
5
1
S
S
2
1
6
1
S
1
5
