Bedienungsanleitung deutsch -- Klinkenzüge Z4-1 bis Z4-40
ohne Verzögerung

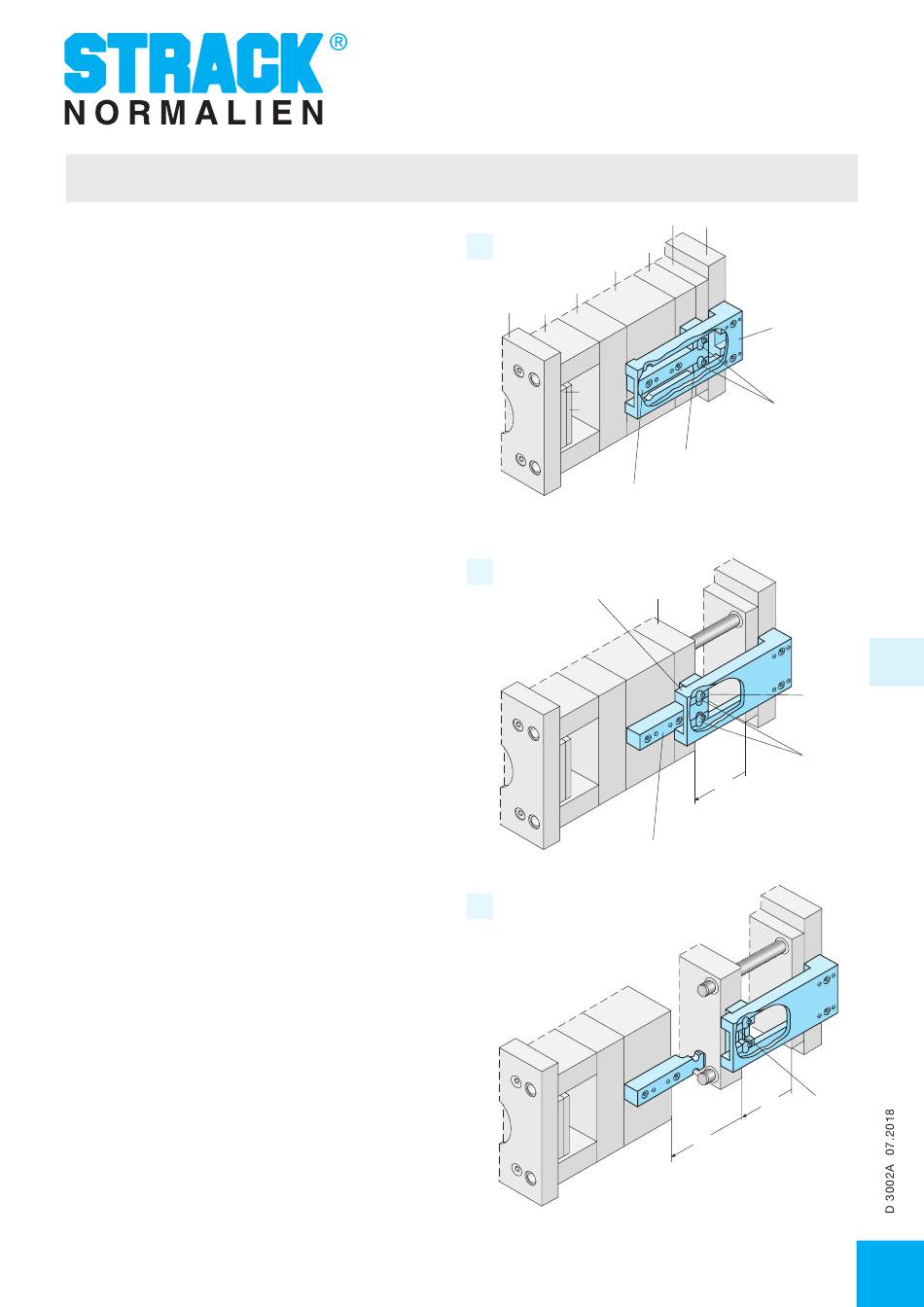

Arbeitsweise:
Abbildung 1
Im geschlossenen Zustand des Spritzgießwerkzeuges sind die Rasten (6)
formschlüssig mit dem Klinkengehäuse (1) und der Zugleiste (3) verbunden.
Abbildung 2
Beim Öffnen des Spritzgießwerkzeuges wird die zu ziehende Formplatte (H1V) um
den konstruktiv festgelegten Hub (S1) bis zum Anschlag des Klinkengehäuses (1) an
die Steuerplatte (2) in Pfeilrichtung mitgezogen.
In dieser Position entriegeln die Rasten (6), greifen in die Aussparungen der
Steuerplatte (2) ein und geben damit die Zugleiste (3) frei.
Gleichzeitig wird die gezogene Formplatte (H1V) über das Klinkengehäuse (1), die
Rasten (6) und die Steuerplatte (2) durch die Sperre (5) (siehe Abbildung 3) verrie-
gelt.
Abbildung 3
Die Haupttrennebene wird durch weiteres Zurückfahren der Schließ- bzw.
Auswerferseite um den Hub (S2) in Pfeilrichtung geöffnet.
Der Schließvorgang erfolgt in umgekehrter Reihenfolge.
STRACK NORMA GmbH & Co. KG · Königsberger Str. 11 · D-58511 Lüdenscheid · Tel +49 2351 8701-0 · www.strack.de
Entformungselemente -- indirekt
1
H2
H4
H6
H3
H7
H8
2
2
3
I
Demoulding elements -- indirect
Eléments de démoulage -- indirects
H1
H5
H1V
2
6
1
3
H1V
S1
3
S
1
S
2
6
1
6
5
2
