Bedienungsanleitung deutsch -- Klinkenzüge Z4-12, Z4-17 und Z4-22

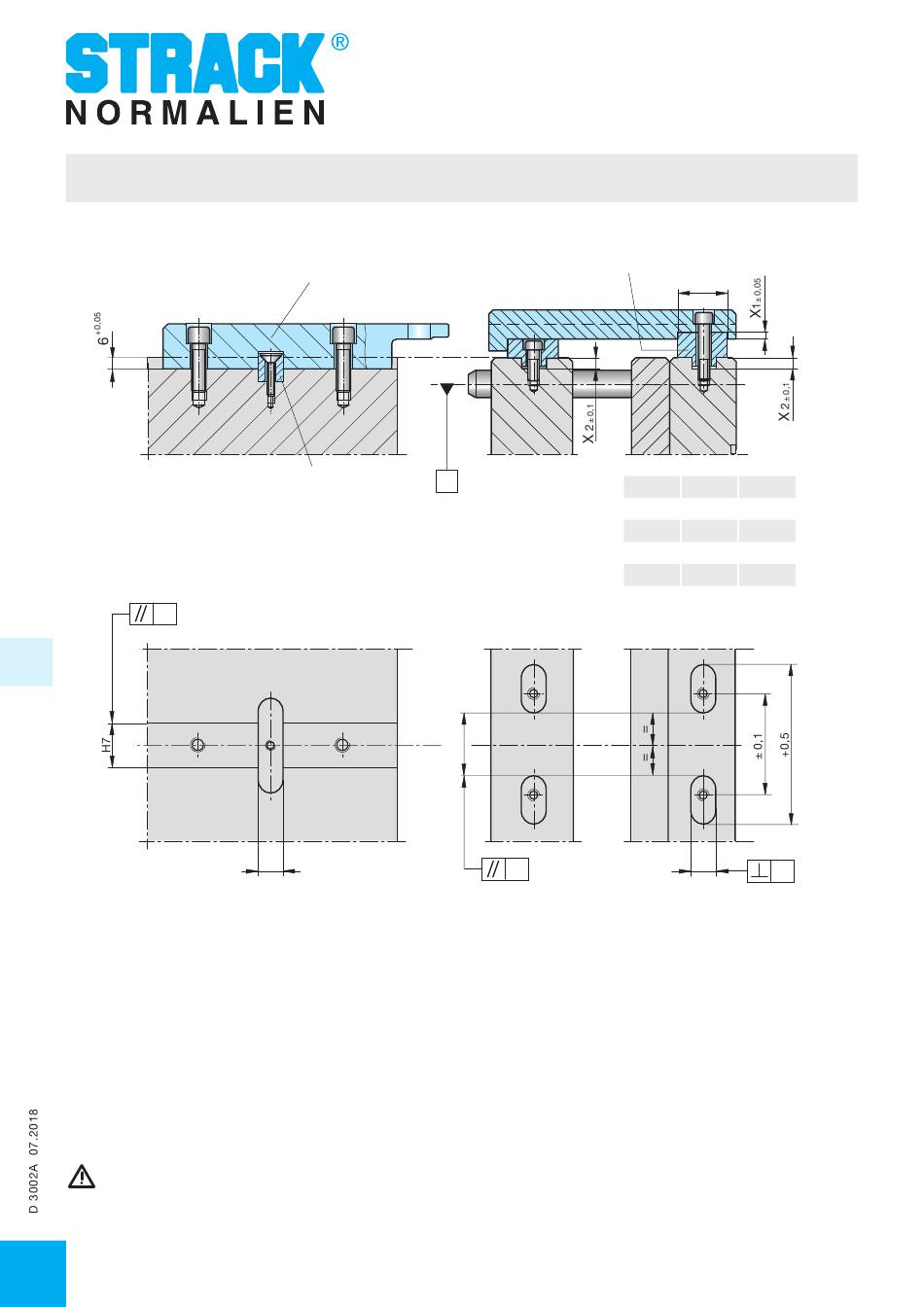

Anbau- und Montageanweisung
A
A
6
Diese Ausführung der Klinkenzüge Z4 ist eine Alternative zu den Klinkenzügen
Z4-16 und Z4-21.
Es besteht – bis auf die Zugleiste (Pos. 3)– Maßgleichheit mit Z4-12 zu Z4-11,
Z4-17 zu Z4-16 und Z4-22 zu Z4-21.
Die Zugleiste (Pos. 3) ist in der Höhe verändert, so dass sie in die Formplatte
eingelassen werden muss. Es entfallen die Zylinderstifte zur Arretierung und
Befestigung. Dafür wird eine Passfeder (Pos. 31) in die Formplatte und die
Zugleiste eingesetzt.
Eine weitere Veränderung der Zugleiste (Pos. 3) betrifft die Steuerkurve. Dieser
Bereich wurde so verändert, dass die Zugleiste im vorderen und hinteren Bereich
passgenau gearbeitet ist und somit auch als Doppelauswerfer eingesetzt werden kann.
Die Ausfräsungen in den Formplatten für die Positionierung sind symme-
trisch, parallel und rechtwinklig zur Werkzeugführung einzubringen. Alle Schrauben
sind mit Federringen oder mit Kleber Z9092 zu sichern.
11
STRACK NORMA GmbH & Co. KG · Königsberger Str. 11 · D-58511 Lüdenscheid · Tel +49 2351 8701-0 · www.strack.de
3
3
31
31
H7
H7
Entformungselemente -- indirekt
A
A
A
A
Warum eine geänderte Zugleiste?
Wie bekannt, werden die jetzigen Zugleisten über Zylinderstifte positioniert. Dies
ist problematisch, wenn nach dem Härten die Platten überschliffen werden müssen.
Dann tritt im Bereich der Zugleisten und der Rasten ein gewisses Spiel auf.
Mit der Passfeder haben Sie nun die Möglichkeit, an der betreffenden Stelle in der
Formplatte eine Nute zur Aufnahme der Passfeder einzuarbeiten. Nach dem Härten,
wenn alle Platten geschliffen sind, wird das Ist-Maß von den Platten abgenommen
und auf die Zugleiste übertragen. Die Zugleiste wird nun mit der Aussparung für die
Passfeder versehen, so dass bei der Montage des Klinkenzuges die Zugleiste spielfrei
angebracht werden kann.
Weitere Informationen zum Anbau und zur Montage entnehmen Sie bitte den Seiten
Info 6.95 – 6.98 und Info 6.102.
I
Demoulding elements -- indirect
Eléments de démoulage -- indirects
42
H 7
g 6
42
H 7
g 6
Type
X1
X2
Z4-12
3,0
4,5
Z4-17
4,5
5,5
Z4-22
6,0
6,5
H7
A
H7
A
