5

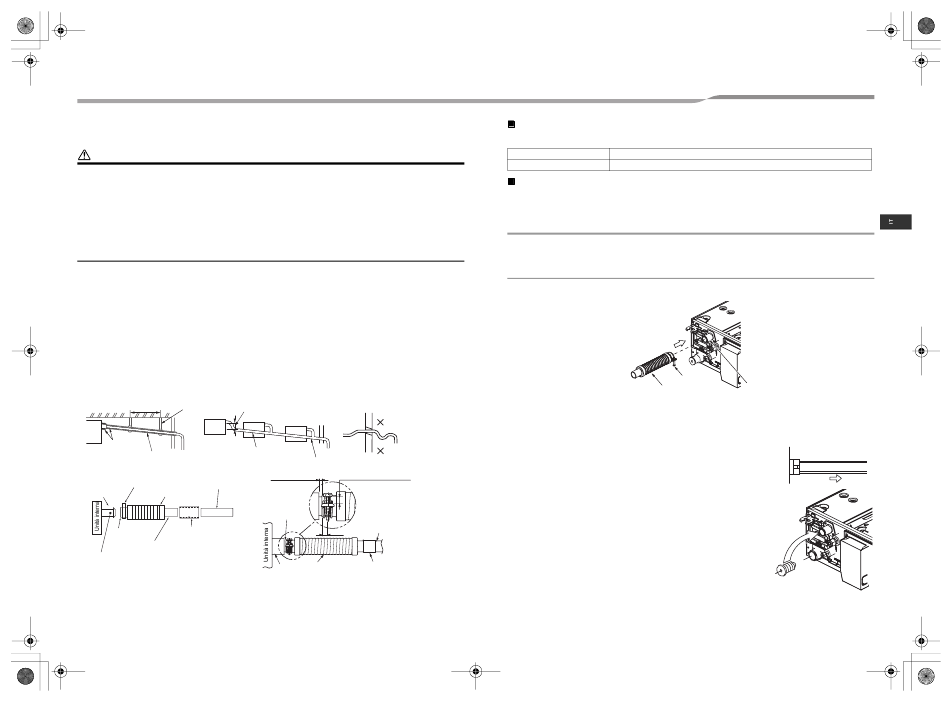

Tubazione di scarico

ATTENZIONE
Seguire il Manuale di installazione ed eseguire la posa delle
tubazioni in modo da scaricare l'acqua correttemente. Aggiungere
un isolante termico, per non causare la condensazione della
rugiada.
Una posa in opera non corretta della tubazione di scarico può
comportare perdite di acqua nell'ambiente e bagnare gli arredi.
• Rivestire la tubazione di scarico interna con un adeguato isolante termico.
• Rivestire la zona di giunzione dei tubi con l'unità interna con un adeguato isolante termico. Un isolante termico non adeguato
provoca la formazione di condensa.
• Il tubo di scarico deve pendere verso il basso (con un angolo di 1/100 o più), non deve percorrere tratti in salita e discesa
(fare forme arcuate) e non formare trappole. In caso contrario si potrebbero generare strani rumori.
• Limitare la lunghezza del tubo di scarico trasversale a 20 metri o meno. Con i tubi di una certa lunghezza, occorre
aggiungere staffe di supporto distanti da 1,5 a 2 metri tra loro, per evitare di farli penzolare.
• Installare la tubazione comune come mostrato nella figura seguente.
• Non aggiungere fori di ventilazione. Altrimenti l'acqua di scarico sgorgherà fuori, provocando perdite.
• L'area di collegamento con il tubo di scarico non deve essere sottoposta a nessuna sollecitazione.
• Non si può unire la porta di collegamento del tubo di scarico dell'unità interna con un tubo rigido in PVC. Occorre
assolutamente usare il tubo flessibile previsto per la giunzione con la porta di collegamento del tubo di scarico.
• Non usare prodotti adesivi sulla porta di collegamento del tubo di scarico (lato rigido) dell'unità interna. Accertarsi di aver
assicurato il tubo con le fascette in dotazione. L'uso di prodotti adesivi potrebbe danneggiare la porta di collegamento del
tubo di scarico o causare perdite d'acqua.
Staffe di
da 1,5 m a 2 m Più lunghe possibili
supporto
(circa 10 cm)
(tubazione
Isolante termico
comune)
Pendenza in basso
Pendenza in basso
1/100 o superiore
1/100 o superiore
Porta di
Tubo in cloruro di polivinile
collegamento del
Fascetta montata
VP25 (procurato in loco)
tubo di scarico
(lato rigido)
Tubo flessibile montato
Raccordo per VP25
Lato morbido
(procurato in loco)
Lato rigido
Adesivo proibito:
Usare il tubo flessibile montato e la fascetta per collegare il
tubo flessibile di scarico sul lato libero del raccordo di scarico.
Se si applica un adesivo, il raccordo si danneggia e
provocherà perdite d'acqua.
IT-23
Forma arcuata
Trappola
VP30 Sbagliato
15 mm o meno*
da 10 a 12 mm
Margine di serraggio
Porta di della fascetta
collegamento
tubo di scarico
(trasparente)
Tubo in cloruro di polivinile
VP25 (procurato in loco)
10 mm
Raccordo per tubo in
Tubo flessibile
Isolante
cloruro di polivinile VP25
(accessorio)
termico
(procurato in loco)
* Scarico d'acqua naturale (tubo inferiore): 5 mm o meno
Materiale, dimensione e isolamento dei tubi
I materiali seguenti per la posa delle tubazioni e il processo di isolamento vanno procurati in loco.
Materiale dei tubi Tubi rigidi in cloruro di polivinile VP25 (diametro nominale esterno Ø32 mm)
Isolante Polietilene espanso, spessore minimo 10 mm

Collegamento del tubo di scarico

• Collegare un raccordo rigido (procurato in loco) sul lato rigido del tubo flessibile in dotazione già montato.
• Collegare un tubo di scarico (procurato in loco) sul raccordo rigido collegato.
REQUISITI
• Collegare saldamente i tubi rigidi in cloruro di polivinile, usando un adesivo per cloruro di polivinile per evitare
perdite d'acqua.
• Occorre attendere fino a quando l'adesivo si secchi e indurisca (vedere le istruzioni dell'adesivo). Durante l'attesa,
no appendere il tubo di scarico per non sforzare il giunto.
Inserire il tubo di scarico flessibile nel tubo di scarico superiore e fissarlo con la fascetta.
Scarico per gravità
Lo scarico per gravità può essere modificato sullo scarico naturale d'acqua nei modelli dotati di pompa di scarico,
seguendo le istruzioni seguenti.
1
Rimuovere il connettore CN504 della pompa di scarico.
* Con lo scarico per gravità, rimuovere il connettore bianco (CN504) sulla
scheda P.C. (circuito stampato) nel quadro di comando elettrico.
2
Spostare il tappo dal tubo inferiore al tubo superiore, sul lato che sarà
utilizzato.
– 12 –
Manuale di installazione
Fascetta
Tubo superiore
Tubo flessibile di
scarico
CN504
bianco
