1
+
-
-
+

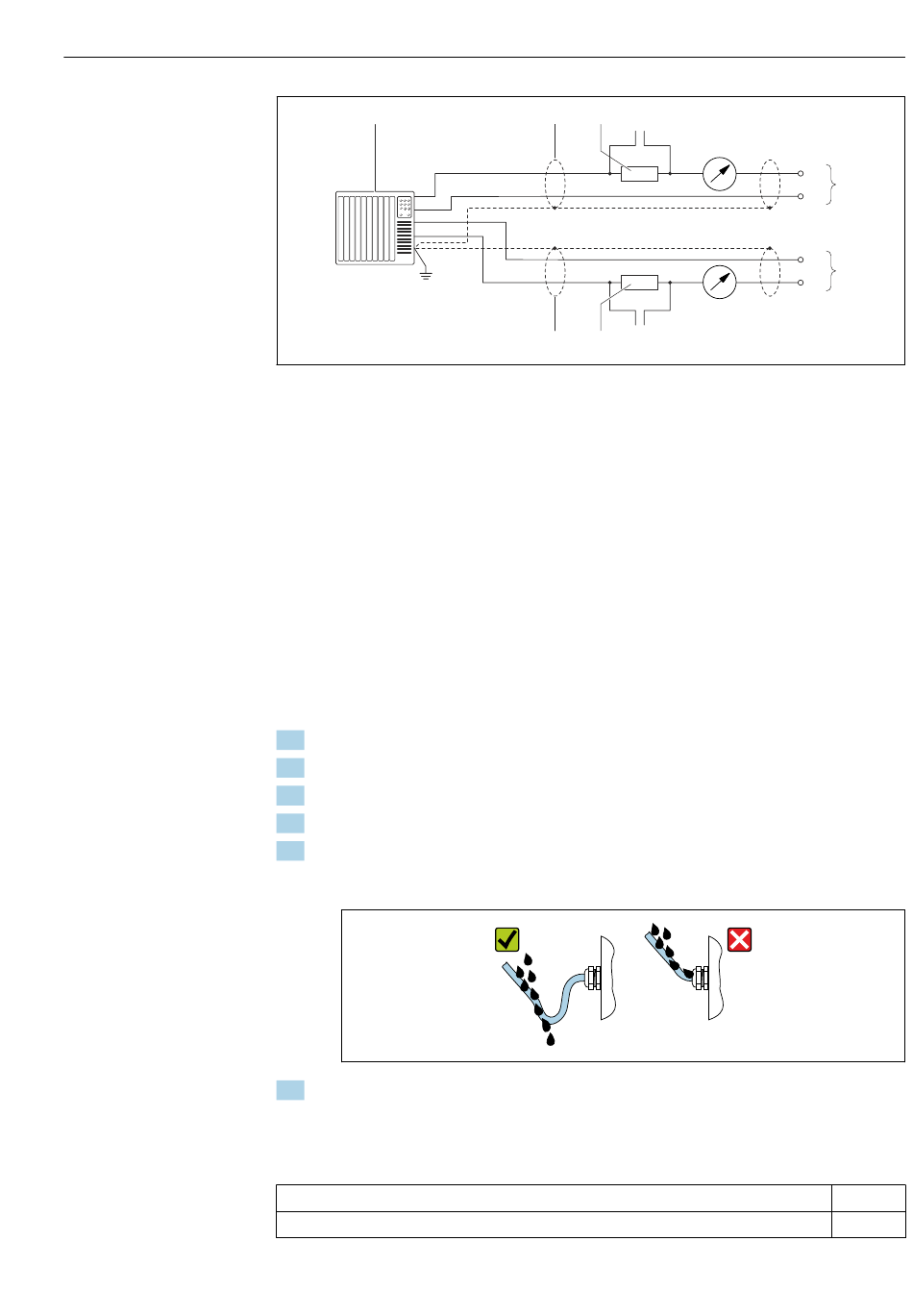

 19 Anschlussbeispiel für HART-Eingang (Master-Mode) über Stromausgang (aktiv)
1 Automatisierungssystem mit Stromeingang (z.B. SPS).
Voraussetzung: Automatisierungssystem mit HART-Version 6, die HART-Kommandos 113 und 114 können
verarbeitet werden.
2 Kabelschirm, Kabelspezifikation beachten
3 Widerstand für HART-Kommunikation (≥ 250 Ω): Maximale Bürde beachten
4 Anschluss für HART-Bediengeräte
5 Analoges Anzeigeinstrument
6 Messumformer
7 Messaufnehmer für externe Messgröße
7.4

Schutzart sicherstellen

Das Messgerät erfüllt alle Anforderungen gemäß der Schutzart IP66/67, Type 4X enclos-
ure.
Um die Schutzart IP66/67, Type 4X enclosure zu gewährleisten, folgende Schritte nach
dem elektrischen Anschluss durchführen:
1. Prüfen, ob die Gehäusedichtungen sauber und richtig eingelegt sind.
2. Gegebenenfalls die Dichtungen trocknen, reinigen oder ersetzen.
3. Sämtliche Gehäuseschrauben und Schraubdeckel fest anziehen.
4. Kabelverschraubungen fest anziehen.
5. Damit auftretende Feuchtigkeit nicht zur Einführung gelangt:
Kabel vor der Kabeleinführung eine nach unten hängende Schlaufe bilden ("Wasser-
sack").

6. Für nicht benutzte Kabeleinführungen Blindstopfen einsetzen.
7.5

Anschlusskontrolle

Sind Messgerät und Kabel unbeschädigt (Sichtkontrolle)?
Erfüllen die verwendeten Kabel die Anforderungen →  30?
2 3 4 5
4...20 mA
4...20 mA
2 3 4 5
Elektrischer Anschluss
+
6
-
-
7
+
A0019830
A0029278


