4.9

Montage Druckspeicher

Der Druckspeicher dient als Stoßdämpfer für schwere Anbaugeräte, wenn diese ausgehoben
transportiert werden.
1. Montieren Sie den Halter mit dem Druckspeicher auf der linken Seite des Traktors.

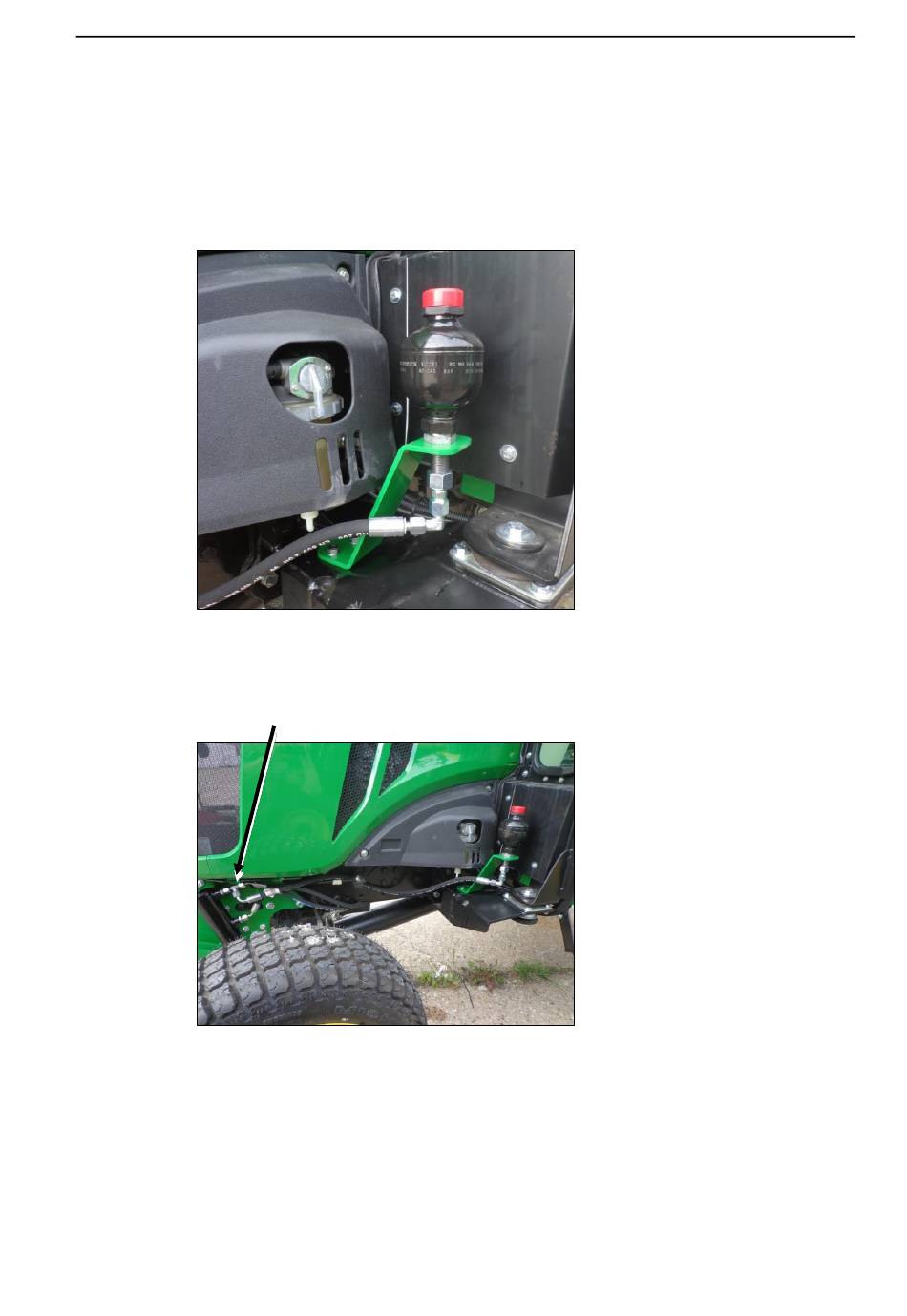

Abbildung 38: Druckspeicher

2. Legen Sie den Hydraulikschlauch zum Frontkraftheber
3. Schließen Sie den Druckspeicher mit der L-Verschraubung am Hubzylinder an.
Abbildung 39: Druckspeicher – Hydraulik
4. Ziehen Sie alle Schraubenverbindungen nach und schließen Sie die Montage ab.
Montage
Seite 25 von 36
