Montage

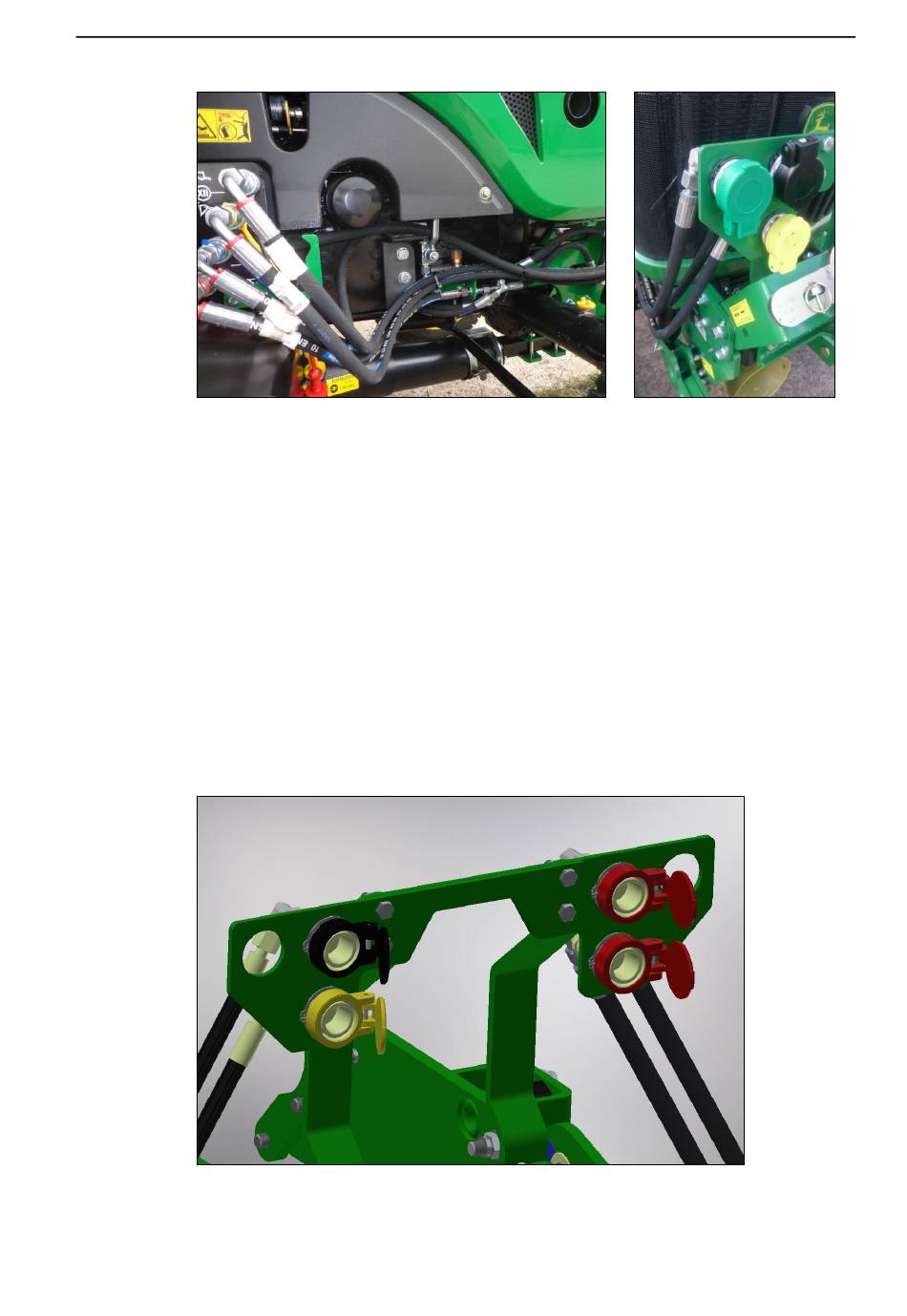

Abbildung 31: Rücklauf am Traktorrahmen
4. Legen Sie den Hydraulikschlauch entlang des Traktorrahmens zur Traktor Front.
5. Montieren Sie die Kupplung wie in Abbildung 32 gezeigt.
6. Befestigen Sie die Hydraulikleitung mit Kabelbindern.
4.7 Hydraulik Ergänzungskit
Für das Hydraulik Ergänzungskit muss am Heck des Traktors ein freier Hydraulikreislauf
vorhanden sein. Dieser freie Hydraulikkreislauf wird durch diesen Satz vom Heck nach vorne
zum Frontkraftheber verlegt.
Die Hydraulikschläuche legen Sie entlang des Traktorrahmens in Fahrtrichtung links nach
vorne.
Den mitgelieferte Halter und die Steckkupplungen werden wie auf der Abbildung 33 montiert.
Abbildung 33: Steckplatz für Kupplungen
Seite 22 von 36

Abbildung 32: Steckplatz
