1.
Funktionsbeschreibung
0-1

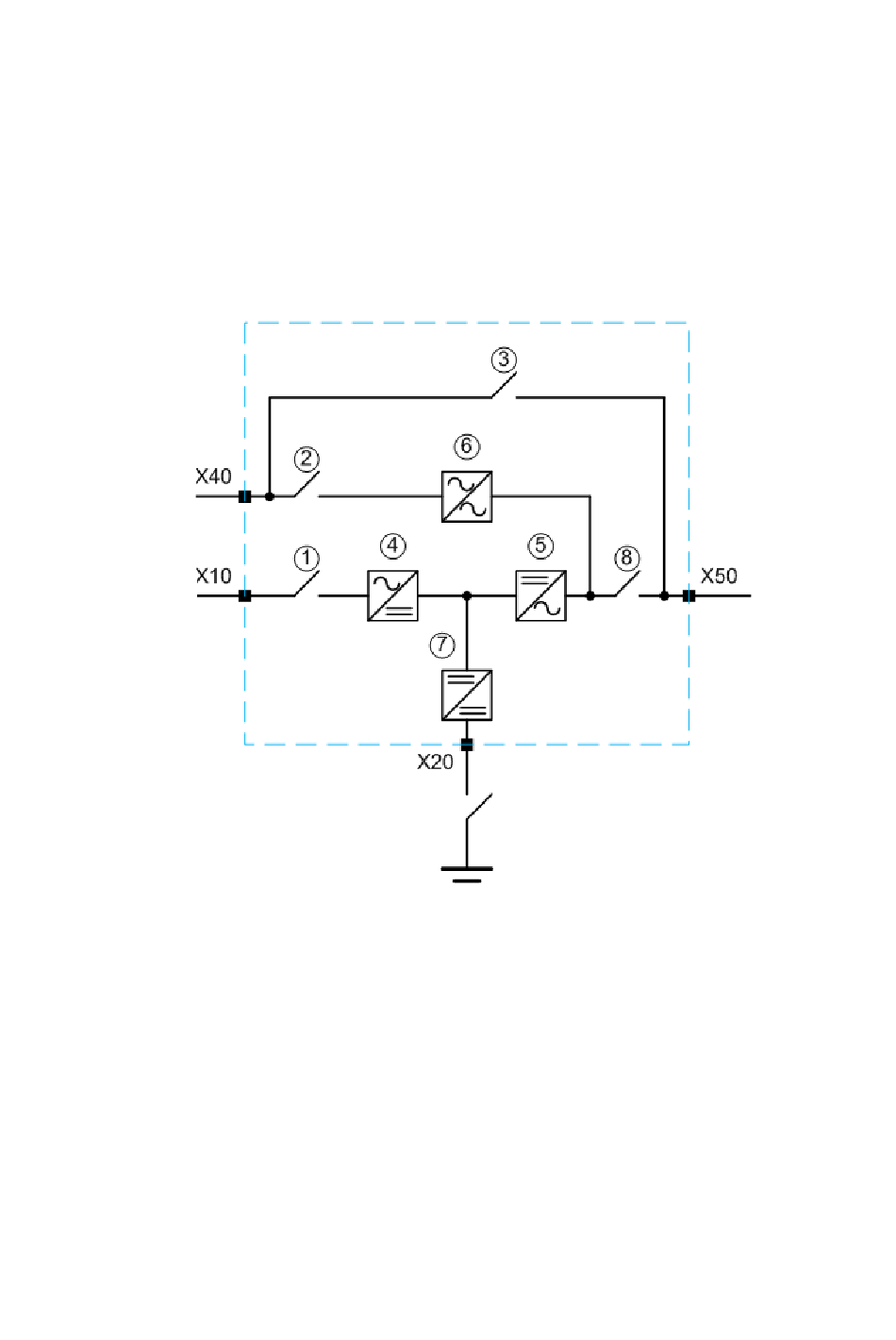

USV-Blockschaltbild
Diese USV-Anlage verfügt über einen Netzeingang und einen Bypass-Eingang
für Anwendungen mit zwei Eingängen. Siehe hierzu das nachfolgend aufgeführte
Blockschaltbild.
Bypass-
Eingang
Netzeingang
1.
Eingangsschalter
2.
Bypass-Schalter
3.
Manueller Bypass-Schalter
4.
IGBT-Gleichrichter
Batterieeingang
5.
Wechselrichter
6.
Statischer Schalter
7.
Ladegerät/Booster
8.
Ausgangsschalter
3
Verbraucher
192321262006009
