4.6 Anschließen der elektrischen
Leitungen
GEFAHR: STROMSCHLAGGEFAHR
WARNUNG
▪ Alle Verkabelungen MÜSSEN von einem qualifizierten
Elektriker durchgeführt werden und der gültigen
Gesetzgebung entsprechen.
▪ Nehmen Sie die Elektroanschlüsse
Kabelleitungen vor.
▪ Alle bauseitig zu liefernden Komponenten und alle
elektrischen Installationen MÜSSEN der gültigen
Gesetzgebung entsprechen.
WARNUNG
Verwenden Sie für die Stromversorgungskabel IMMER ein
mehradriges Kabel.
WARNUNG
Verwenden Sie einen allpoligen Abschalter mit einer
Kontakttrennung von mindestens 3 mm der bei einer
Überspannungssituation der Kategorie III die komplette
Trennung gewährleistet.
WARNUNG
Bei Beschädigungen des Stromversorgungskabels MUSS
dieses vom Hersteller, dessen Vertreter oder einer
entsprechend qualifizierten
werden, um Gefährdungsrisiken auszuschließen.
HINWEIS
Bei Anschluss des Geräts an ein Wärmepumpentarif-Netz:
Die Stromversorgung für das Außengerät darf nicht länger
als 2 Stunden unterbrochen werden, um optimale
Startbedingungen für den Verdichter zu gewährleisten.
ACHTUNG
Wird die Einheit in Betriebsumgebungen mit Temperatur-
Alarmeinstellungen betrieben, sollte einkalkuliert werden,
dass bei Erreichen der Alarm auslösenden Temperatur die
Signalisierung des Alarms erst nach einer Verzögerung
von 10 Minuten erfolgt. Es ist möglich, dass das Gerät
während des normalen Betriebs für einige Minuten stoppt.
Das geschieht, um "die Einheit zu enteisen" oder wenn der
"Thermostat-Stopp" ausgelöst hat.
WARNUNG
Die Stromversorgung NICHT
anschließen. Es besteht
Brandgefahr.
WARNUNG
▪ Im Inneren des Produkts KEINE vor Ort gekauften
elektrischen Teile verwenden.
▪ Die Stromversorgungsleitung für die Kondensatabfluss-
Pumpe usw. NICHT von der Klemmleiste abzweigen.
Es besteht sonst Stromschlag- oder Brandgefahr.
WARNUNG
Achten Sie darauf, dass sich Verbindungskabel nicht in
unmittelbarer Nähe von
Kupferrohren befinden, weil solche Rohre sehr heiß
werden können.
(A)RXP20~35M5V1B
R32 Split-Baureihen
3P519299-5B – 2018.12
an festen
Fachkraft ausgewechselt
e
d
c
b
an der Inneneinheit
sonst Stromschlag- oder
e
d
c
b
nicht-thermoisolierten

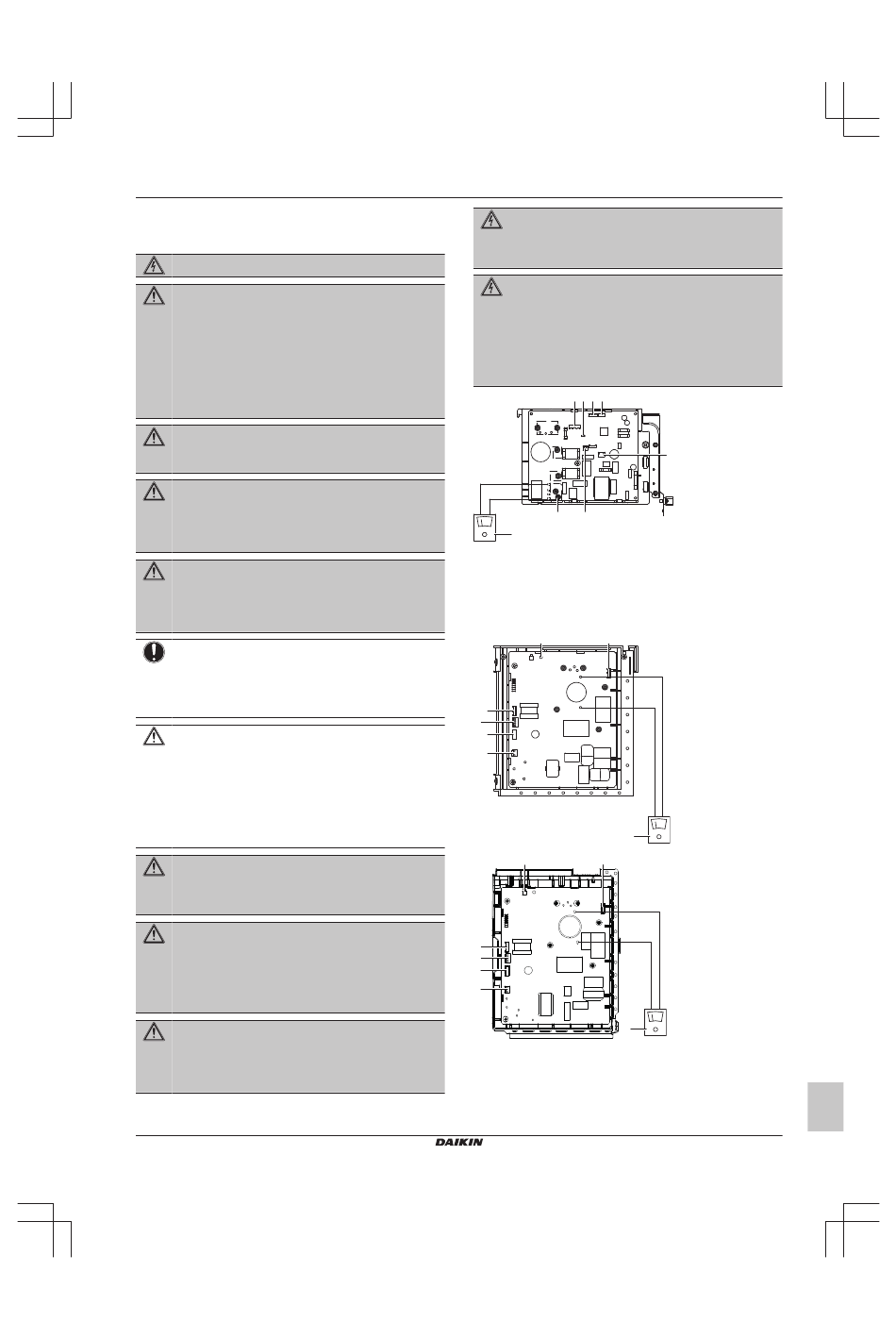

GEFAHR: STROMSCHLAGGEFAHR
Alle elektrischen Teile (einschließlich
werden über den Netzanschluss mit Strom versorgt. Die
Teile NICHT mit bloßen Händen berühren.
GEFAHR: STROMSCHLAGGEFAHR
Unterbrechen Sie die Stromversorgung für mindestens
10 Minuten und messen Sie die Spannung an den
Klemmen der Kondensatoren des Hauptstromkreises oder
an elektrischen Bauteilen, bevor Sie Wartungsarbeiten
durchführen. Die Spannung MUSS unter 50 V DC liegen,
bevor Sie elektrische Bauteile berühren können. Die Lage
der Klemmen entnehmen Sie dem Schaltplan.
b c d e
DC+
DC-
h g
a
a Multimeter (DC-Spannungsbereich)
b S70 – Ventilatormotor-Hauptleitung
c LED
d S90 – Thermistor-Hauptleitung
e S20 – Hauptleitung elektronisches Expansionsventil
f S80 – Hauptleitung des Umkehr-Magnetventils
g S40 – Hauptleitung thermisches Überlast-Relais
h DB1 – Dioden-Brücke
g
f
DC+
DC-
a
g
f
DC P1+
DC N1-
a
a Multimeter (DC-Spannungsbereich)
b S80 – Zuleitung zu Umschalt-Magnetventil
c S20 – Zuleitung zu Elektronischem Expansionsventil
d S40 – Zuleitung zu thermischem Überlastungsrelais
e S90 – Thermistor-Zuleitung
f LED
g S70 – Ventilatormotor-Zuleitung
4 Installation
Thermistoren)
f
