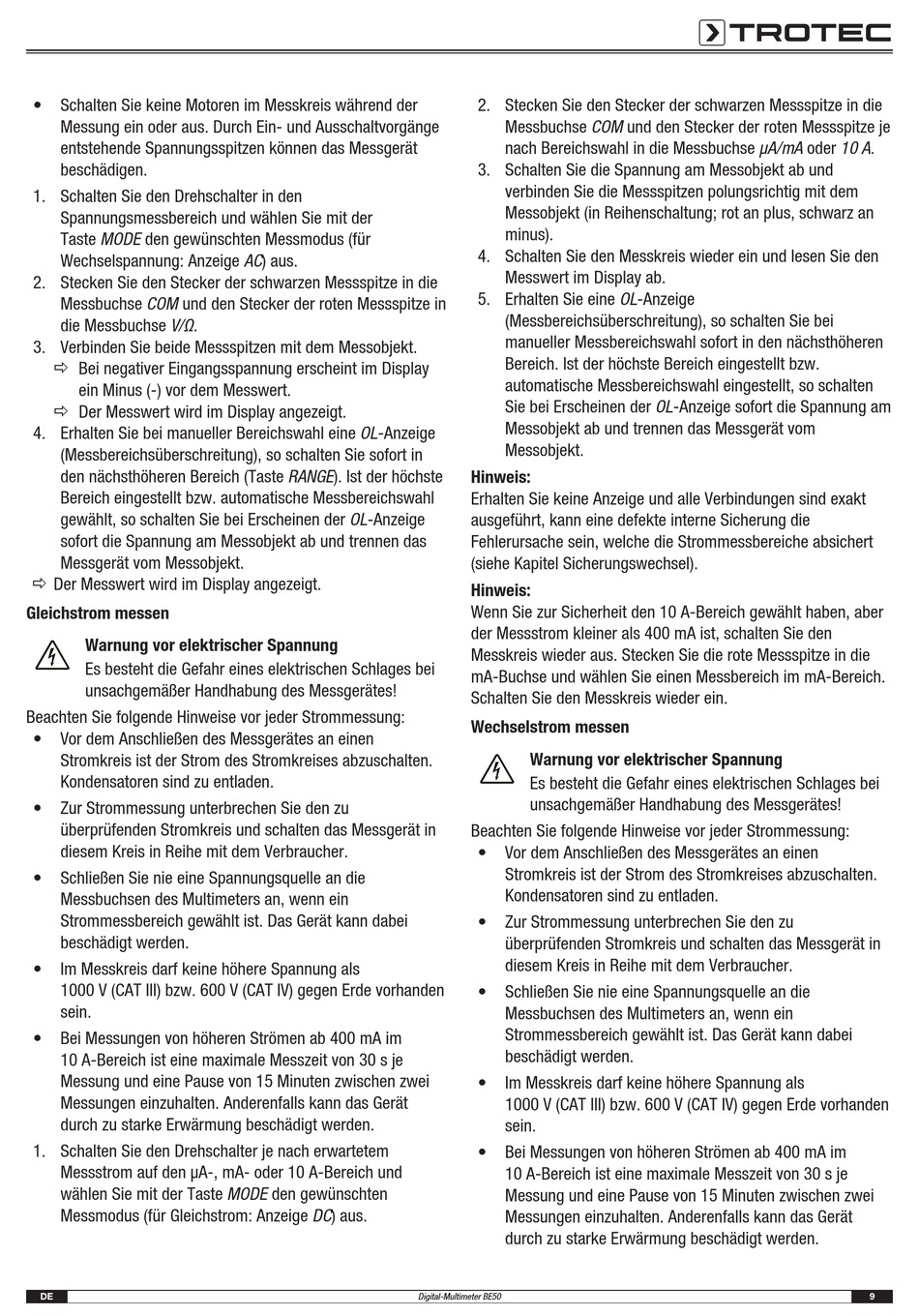

Trotec BE50 Bedienungsanleitung Seite 9

• Schalten Sie keine Motoren im Messkreis während der
Messung ein oder aus. Durch Ein- und Ausschaltvorgänge
entstehende Spannungsspitzen können das Messgerät
beschädigen.
1. Schalten Sie den Drehschalter in den
Spannungsmessbereich und wählen Sie mit der
Taste MODE den gewünschten Messmodus (für
Wechselspannung: Anzeige AC) aus.
2. Stecken Sie den Stecker der schwarzen Messspitze in die
Messbuchse COM und den Stecker der roten Messspitze in
die Messbuchse V/Ω.
3. Verbinden Sie beide Messspitzen mit dem Messobjekt.
ð Bei negativer Eingangsspannung erscheint im Display
ein Minus (-) vor dem Messwert.
ð Der Messwert wird im Display angezeigt.
4. Erhalten Sie bei manueller Bereichswahl eine OL-Anzeige
(Messbereichsüberschreitung), so schalten Sie sofort in
den nächsthöheren Bereich (Taste RANGE). Ist der höchste
Bereich eingestellt bzw. automatische Messbereichswahl
gewählt, so schalten Sie bei Erscheinen der OL-Anzeige
sofort die Spannung am Messobjekt ab und trennen das
Messgerät vom Messobjekt.
ð Der Messwert wird im Display angezeigt.
Gleichstrom messen
Warnung vor elektrischer Spannung
Es besteht die Gefahr eines elektrischen Schlages bei
unsachgemäßer Handhabung des Messgerätes!
Beachten Sie folgende Hinweise vor jeder Strommessung:
• Vor dem Anschließen des Messgerätes an einen
Stromkreis ist der Strom des Stromkreises abzuschalten.
Kondensatoren sind zu entladen.
• Zur Strommessung unterbrechen Sie den zu
überprüfenden Stromkreis und schalten das Messgerät in
diesem Kreis in Reihe mit dem Verbraucher.
• Schließen Sie nie eine Spannungsquelle an die
Messbuchsen des Multimeters an, wenn ein
Strommessbereich gewählt ist. Das Gerät kann dabei
beschädigt werden.
• Im Messkreis darf keine höhere Spannung als
1000 V (CAT III) bzw. 600 V (CAT IV) gegen Erde vorhanden
sein.
• Bei Messungen von höheren Strömen ab 400 mA im
10 A-Bereich ist eine maximale Messzeit von 30 s je
Messung und eine Pause von 15 Minuten zwischen zwei
Messungen einzuhalten. Anderenfalls kann das Gerät
durch zu starke Erwärmung beschädigt werden.
1. Schalten Sie den Drehschalter je nach erwartetem
Messstrom auf den μA-, mA- oder 10 A-Bereich und
wählen Sie mit der Taste MODE den gewünschten
Messmodus (für Gleichstrom: Anzeige DC) aus.
DE
2. Stecken Sie den Stecker der schwarzen Messspitze in die
Messbuchse COM und den Stecker der roten Messspitze je
nach Bereichswahl in die Messbuchse µA/mA oder 10 A.
3. Schalten Sie die Spannung am Messobjekt ab und
verbinden Sie die Messspitzen polungsrichtig mit dem
Messobjekt (in Reihenschaltung; rot an plus, schwarz an
minus).
4. Schalten Sie den Messkreis wieder ein und lesen Sie den
Messwert im Display ab.
5. Erhalten Sie eine OL-Anzeige
(Messbereichsüberschreitung), so schalten Sie bei
manueller Messbereichswahl sofort in den nächsthöheren
Bereich. Ist der höchste Bereich eingestellt bzw.
automatische Messbereichswahl eingestellt, so schalten
Sie bei Erscheinen der OL-Anzeige sofort die Spannung am
Messobjekt ab und trennen das Messgerät vom
Messobjekt.
Hinweis:
Erhalten Sie keine Anzeige und alle Verbindungen sind exakt
ausgeführt, kann eine defekte interne Sicherung die
Fehlerursache sein, welche die Strommessbereiche absichert
(siehe Kapitel Sicherungswechsel).
Hinweis:
Wenn Sie zur Sicherheit den 10 A-Bereich gewählt haben, aber
der Messstrom kleiner als 400 mA ist, schalten Sie den
Messkreis wieder aus. Stecken Sie die rote Messspitze in die
mA-Buchse und wählen Sie einen Messbereich im mA-Bereich.
Schalten Sie den Messkreis wieder ein.
Wechselstrom messen
Warnung vor elektrischer Spannung
Es besteht die Gefahr eines elektrischen Schlages bei
unsachgemäßer Handhabung des Messgerätes!
Beachten Sie folgende Hinweise vor jeder Strommessung:
• Vor dem Anschließen des Messgerätes an einen
Stromkreis ist der Strom des Stromkreises abzuschalten.
Kondensatoren sind zu entladen.
• Zur Strommessung unterbrechen Sie den zu
überprüfenden Stromkreis und schalten das Messgerät in
diesem Kreis in Reihe mit dem Verbraucher.
• Schließen Sie nie eine Spannungsquelle an die
Messbuchsen des Multimeters an, wenn ein
Strommessbereich gewählt ist. Das Gerät kann dabei
beschädigt werden.
• Im Messkreis darf keine höhere Spannung als
1000 V (CAT III) bzw. 600 V (CAT IV) gegen Erde vorhanden
sein.
• Bei Messungen von höheren Strömen ab 400 mA im
10 A-Bereich ist eine maximale Messzeit von 30 s je
Messung und eine Pause von 15 Minuten zwischen zwei
Messungen einzuhalten. Anderenfalls kann das Gerät
durch zu starke Erwärmung beschädigt werden.
