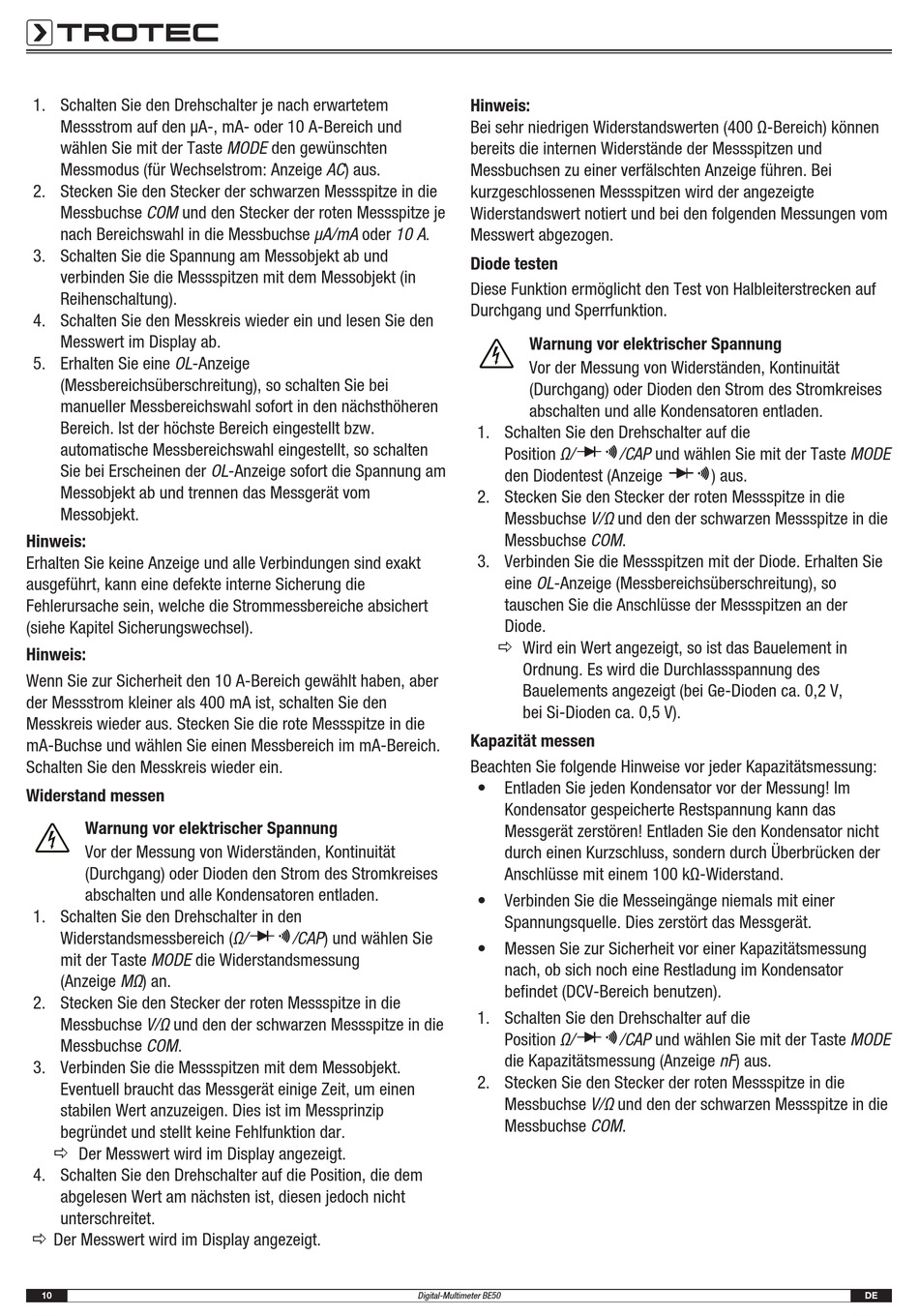

1. Schalten Sie den Drehschalter je nach erwartetem
Messstrom auf den μA-, mA- oder 10 A-Bereich und
wählen Sie mit der Taste MODE den gewünschten
Messmodus (für Wechselstrom: Anzeige AC) aus.
2. Stecken Sie den Stecker der schwarzen Messspitze in die
Messbuchse COM und den Stecker der roten Messspitze je
nach Bereichswahl in die Messbuchse µA/mA oder 10 A.
3. Schalten Sie die Spannung am Messobjekt ab und
verbinden Sie die Messspitzen mit dem Messobjekt (in
Reihenschaltung).
4. Schalten Sie den Messkreis wieder ein und lesen Sie den
Messwert im Display ab.
5. Erhalten Sie eine OL-Anzeige
(Messbereichsüberschreitung), so schalten Sie bei
manueller Messbereichswahl sofort in den nächsthöheren
Bereich. Ist der höchste Bereich eingestellt bzw.
automatische Messbereichswahl eingestellt, so schalten
Sie bei Erscheinen der OL-Anzeige sofort die Spannung am
Messobjekt ab und trennen das Messgerät vom
Messobjekt.
Hinweis:
Erhalten Sie keine Anzeige und alle Verbindungen sind exakt
ausgeführt, kann eine defekte interne Sicherung die
Fehlerursache sein, welche die Strommessbereiche absichert
(siehe Kapitel Sicherungswechsel).
Hinweis:
Wenn Sie zur Sicherheit den 10 A-Bereich gewählt haben, aber
der Messstrom kleiner als 400 mA ist, schalten Sie den
Messkreis wieder aus. Stecken Sie die rote Messspitze in die
mA-Buchse und wählen Sie einen Messbereich im mA-Bereich.
Schalten Sie den Messkreis wieder ein.
Widerstand messen
Warnung vor elektrischer Spannung
Vor der Messung von Widerständen, Kontinuität
(Durchgang) oder Dioden den Strom des Stromkreises
abschalten und alle Kondensatoren entladen.
1. Schalten Sie den Drehschalter in den
Widerstandsmessbereich (Ω/
mit der Taste MODE die Widerstandsmessung
(Anzeige MΩ) an.
2. Stecken Sie den Stecker der roten Messspitze in die
Messbuchse V/Ω und den der schwarzen Messspitze in die
Messbuchse COM.
3. Verbinden Sie die Messspitzen mit dem Messobjekt.
Eventuell braucht das Messgerät einige Zeit, um einen
stabilen Wert anzuzeigen. Dies ist im Messprinzip
begründet und stellt keine Fehlfunktion dar.
ð Der Messwert wird im Display angezeigt.
4. Schalten Sie den Drehschalter auf die Position, die dem
abgelesen Wert am nächsten ist, diesen jedoch nicht
unterschreitet.
ð Der Messwert wird im Display angezeigt.
10
/CAP) und wählen Sie
Digital-Multimeter BE50
Hinweis:
Bei sehr niedrigen Widerstandswerten (400 Ω-Bereich) können
bereits die internen Widerstände der Messspitzen und
Messbuchsen zu einer verfälschten Anzeige führen. Bei
kurzgeschlossenen Messspitzen wird der angezeigte
Widerstandswert notiert und bei den folgenden Messungen vom
Messwert abgezogen.
Diode testen
Diese Funktion ermöglicht den Test von Halbleiterstrecken auf
Durchgang und Sperrfunktion.
Warnung vor elektrischer Spannung
Vor der Messung von Widerständen, Kontinuität
(Durchgang) oder Dioden den Strom des Stromkreises
abschalten und alle Kondensatoren entladen.
1. Schalten Sie den Drehschalter auf die
Position Ω/ /CAP und wählen Sie mit der Taste MODE
den Diodentest (Anzeige
2. Stecken Sie den Stecker der roten Messspitze in die
Messbuchse V/Ω und den der schwarzen Messspitze in die
Messbuchse COM.
3. Verbinden Sie die Messspitzen mit der Diode. Erhalten Sie
eine OL-Anzeige (Messbereichsüberschreitung), so
tauschen Sie die Anschlüsse der Messspitzen an der
Diode.
ð Wird ein Wert angezeigt, so ist das Bauelement in
Ordnung. Es wird die Durchlassspannung des
Bauelements angezeigt (bei Ge-Dioden ca. 0,2 V,
bei Si-Dioden ca. 0,5 V).
Kapazität messen
Beachten Sie folgende Hinweise vor jeder Kapazitätsmessung:
• Entladen Sie jeden Kondensator vor der Messung! Im
Kondensator gespeicherte Restspannung kann das
Messgerät zerstören! Entladen Sie den Kondensator nicht
durch einen Kurzschluss, sondern durch Überbrücken der
Anschlüsse mit einem 100 kΩ-Widerstand.
• Verbinden Sie die Messeingänge niemals mit einer
Spannungsquelle. Dies zerstört das Messgerät.
• Messen Sie zur Sicherheit vor einer Kapazitätsmessung
nach, ob sich noch eine Restladung im Kondensator
befindet (DCV-Bereich benutzen).
1. Schalten Sie den Drehschalter auf die
Position Ω/ /CAP und wählen Sie mit der Taste MODE
die Kapazitätsmessung (Anzeige nF) aus.
2. Stecken Sie den Stecker der roten Messspitze in die
Messbuchse V/Ω und den der schwarzen Messspitze in die
Messbuchse COM.
) aus.
