HERZFREQUENZ-COMPUTER
Betriebsanleitung
In der Anleitung für die Inbetrieb-
nahme finden Sie Informationen
über die Montage, die Vorberei-
tung und die Grundfunktionen des
Computers.
VORWORT

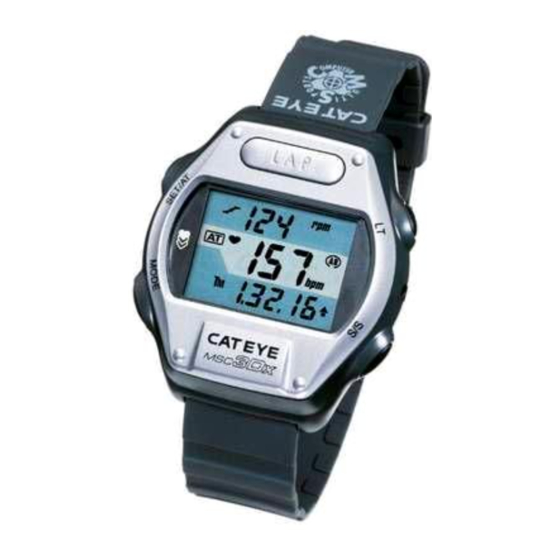

Vielen Dank für den Kauf des CAT EYE MSC-3Dx. Der MSC-3Dx ist ein Multisport-Computer, der gleichzeitig die
Funktionen eines drahtlosen Kontrollgerät zur Überwachung der Herzfrequenz und eines verdrahteten Fahrrad-
computers enthält. Unsere erprobte Computertechnologie für Fahrradrennen und das Doppelpuls-Herzfrequenzsystem
ermöglicht es Ihnen, Ihre Trainings- und Renndaten – Ihre Herzfrequenz, die Geschwindigkeit, Entfernung und Tritt-
frequenz (Pedalumdrehungen), in einer bisher nicht möglichen Art und Weise zu überwachen, zu verfolgen und aufDie
aufgezeichneten Meßdaten können ferner mit Hilfe einer optionalen Schnittstelle auf einen Personalcomputer über-
spielt werden.
Lesen Sie diese Anleitung genau durch; Sie sollten mit der Funktionsweise des Produktes vollständig vertraut sein,
bevor Sie das Gerät benutzen. Bewahren Sie die Betriebsanleitung sorgfältig auf.
Sollte diese Anleitung verloren gehen oder in irgendeiner Weise unbrauchbar werden, so wenden Sie sich bitte an unser
Unternehmen oder an eine CAT EYE-Vertretung in Ihrer Nähe. Sie können uns auch unter www.cateye.com erreichen.
Was Sie beachten sollten:
• Befolgen Sie die mit einem
• Diese Betriebsanleitung darf weder vollständig noch teilweise ohne die schriftliche Genehmigung von Cat Eye Co.,
Ltd kopiert oder vervielfältigt werden.
• Der Inhalt und die bildlichen Darstellungen in dieser Anleitung können ohne vorherige Mitteilung an die Benutzer
geändert werden.
• Der Inhalt dieser Betriebsanleitung kann ohne vorherige Mitteilung an die Benutzer des Gerätes geändert werden.
• Sollten sich Fehler oder Ungenauigkeiten in diese Anleitung eingeschlichen haben, so wenden Sie sich bitte an uns
unter www.cateye.de
markierten Warnhinweise in dieser Anleitung.
* Windows ist ein eingetragenes Warenzeichen der Microsoft Corporation
000203 ver.1
1
MSC-3Dx
