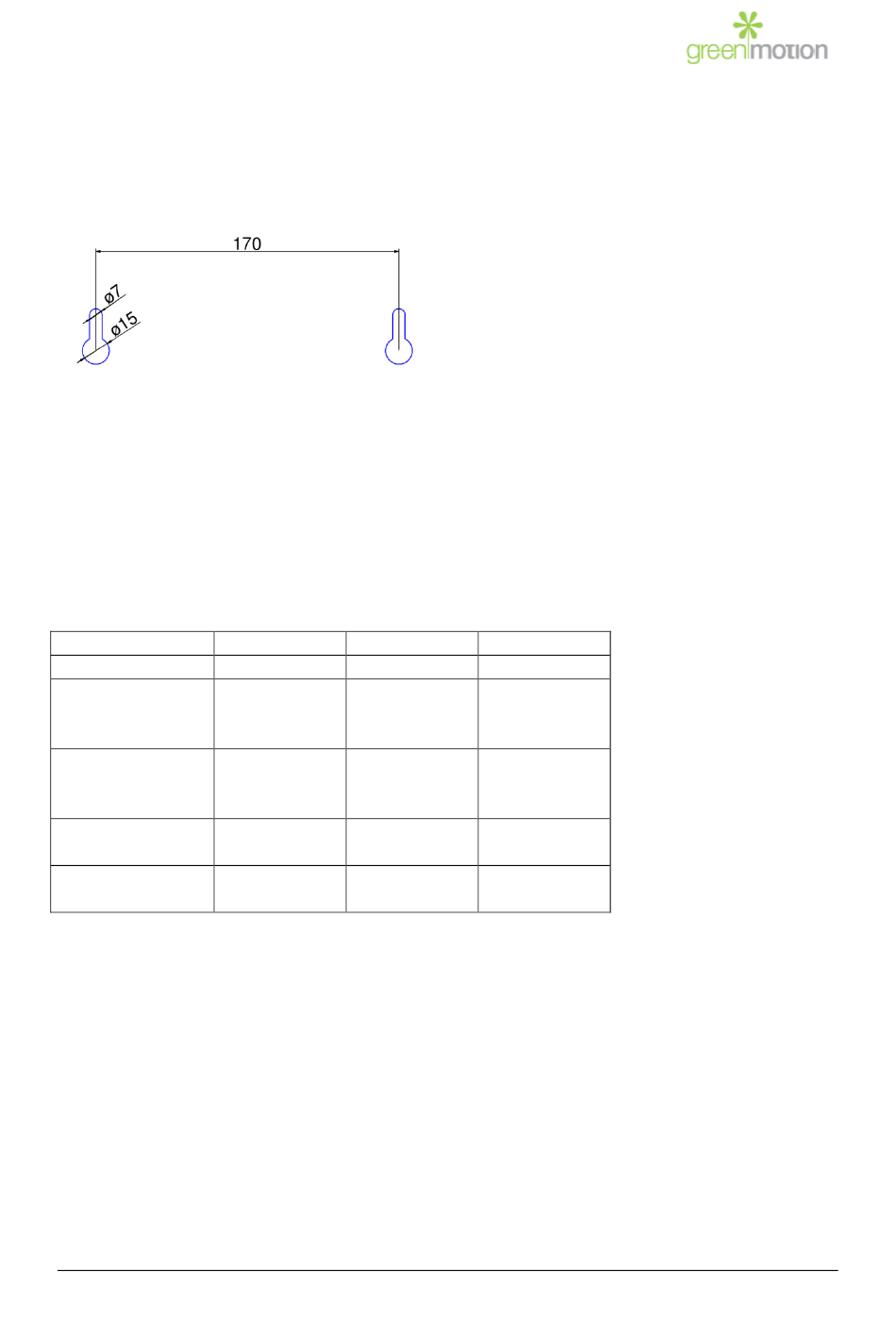

2.1.2 Befestigung an der Mauer
Befestigung durch zwei Schrauben mit einem Durchmesser von weniger als 7 mm mit einem
Zwischenraum von 17 cm bei einer Höhe von 135 cm vom Boden.
Die Stromzufuhr und das Stromnetz können über oder unter der Ladestation mit einem Abstand von
23 cm von den Befestigungspunkten gelegt werden. Sie benötigen eine Kabelreserve von 50 cm.
2.2
Elektrischer Anschluss
Die Ladestationen können gemäß dem Standard-Schaltplan oder gemäß der Norm Renault ZE READY
mit der Schalttafel verbunden werden.
Sämtliche Installationsarbeiten müssen von einem zugelassenen Elektriker durchgeführt werden.
2.2.1 Elektrischer Standardanschluss
Die Ladestation ist mit den folgenden Schutzvorrichtungen an die Schalttafel anzuschließen:
Modell
Eingangsspannung
Durchmesser
Netzkabel mind.
*1
Durchmesser
Einspeiseklemme
max.
FI-Schalter an der
Schalttafel *2
Schutzschalter an
der Schalttafel *2
*1 Diese Abschnitte müssen vom Installateur je nach Länge neu berechnet werden.
*2 Die FI-Typen und Leitungsschutzschalter sind vom Installateur zu definieren.
Die Schutzwerte 20A und 40A, bzw. die Kabelquerschnitte von 4mm2 und 10mm2 sind
überdimensioniert um den Betrieb der Ladestation im Falle einer Erhöhung der
Umgebungstemperatur zu garantieren.
P1 – Technische Dokumentation
3,7 kW
11 kW
230 V
400 V
3 x 4mm2
5 x 4 mm2
16 mm2
16 mm2
30 mA
30 mA
20 A
20 A
22 kW
400 V
5 x 10 mm2
16 mm2
30 mA
40 A
5/23
