2 Installation

2.1

Befestigung

2.1.1 Befestigung am Boden (in option)

Befestigung durch 4 Gewindestangen Inox M8 auf einem Betonsockel von mindestens 350 x 350 mm.
Stromzufuhr mittig, Abstand von 1,5 m vom Boden.

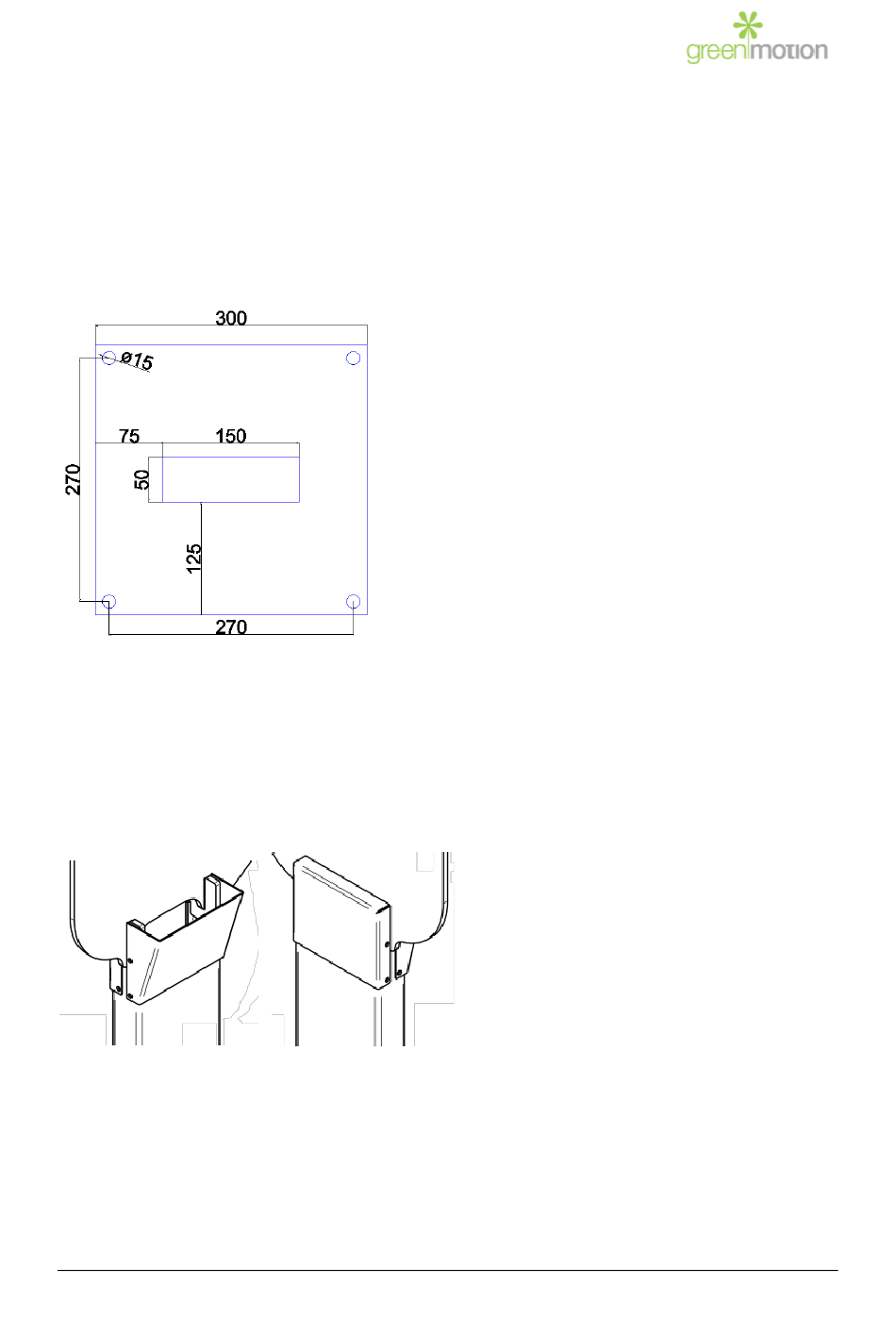

Skizze der Ladestation am Boden (Einheit: mm):
Die Ladestation muss mittels Inox M6 Schrauben auf dem Standfuss montiert werden. Sobald die
Ladestation fest ist, müssen die Kabel-Abdeckungen mittels M3 Schrauben fixiert werden.
Es gibt zwei Typen von Kabel-Abdeckungen, eine um die Kabel unter der Ladestation zu schützen, die
andere für die Oberseite des Fusses, wenn keine weitere Ladestation vorhanden ist.
P1 – Technische Dokumentation 4/23
