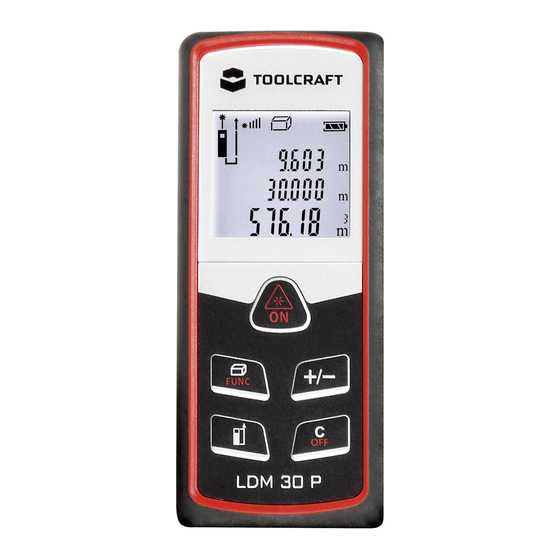

TOOLCRAFT LDM 30 P Bedienungsanleitung
Laser-entfernungsmesser
Verwandte Anleitungen für TOOLCRAFT LDM 30 P
Inhaltszusammenfassung für TOOLCRAFT LDM 30 P
- Seite 1 LDM 30 P Laser-Entfernungsmesser BEDIENUNGSANLEITUNG LDM 30 P Laser distance meter OPERATING INSTRUCTIONS LDM 30 P Télémètre Laser MODE D’EMPLOI LDM 30 P Laser afstandsmeter GEBRUIKSAANWIJZING Best.-Nr. / Item No. / Nº de commande / Bestnr. 1007587 Version 01/14...
- Seite 2 Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben. Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf! Eine Auflistung der Inhalte finden Sie in dem Inhaltsverzeichnis mit Angabe der entsprechenden Seitenzahlen auf Seite 3.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Seite Einführung ..................4 Bestimmungsgemäße Verwendung ..........5 Lieferumfang ..................5 Erklärung der Symbole ..............6 Sicherheitshinweise................6 Bedienelemente ................10 Batterien einlegen / wechseln ............12 Gerät ein-/ausschalten ..............12 Einstellungen ................13 10. Abstandsmessung ................14 11. Messwerte addieren / subtrahieren ..........15 12. Kontinuierliche Messung ..............16 13. Flächenmessung ................17 14. -
Seite 4: Einführung
1. Einführung Sehr geehrte Kundin, sehr geehrter Kunde, wir bedanken uns für den Kauf dieses Produkts. Dieses Produkt erfüllt die gesetzlichen nationalen und europäischen Anforderungen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten! Diese Bedienungsanleitung gehört zu diesem Produkt. -
Seite 5: Bestimmungsgemäße Verwendung
2. Bestimmungsgemäße Verwendung Das Produkt dient zur Messung von Entfernungen, Flächen und Volumen. Die Messwerte können addiert und subtrahiert werden. Über das indirekte Messverfahren kann die Höhe ermittelt werden. Das Produkt verfügt über einen internen Speicher für bis zu 50 Messwerte. Eine Verwendung ist nur in geschlossenen Räumen, also nicht im Freien erlaubt. -
Seite 6: Erklärung Der Symbole
4. Erklärung der Symbole Die folgenden Symbole müssen beachtet werden: Ein Ausrufezeichen in einem Dreieck zeigt wichtige Anweisungen in dieser Anleitung, die unbedingt befolgt werden müssen. Das „Hand“-Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur Bedienung gegeben werden sollen. - Seite 7 • Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Der sichere Betrieb ist nicht mehr gewährleistet, wenn das Produkt: - sichtbare Schäden aufweist, - nicht mehr ordnungsgemäß funktioniert, - über einen längeren...
- Seite 8 • Öffnen Sie das Gerät niemals. Einstell- oder Wartungsarbeiten dürfen nur vom ausgebildeten Fachmann, der mit den jeweiligen Gefahren vertraut ist, durchgeführt werden. Unsachgemäß ausgeführte Einstellarbeiten können eine gefährliche Laserstrahlung zur Folge haben. • Das Produkt ist mit einem Laser der Laserklasse 2 ausgerüstet. Im Lieferumfang befinden sich Laserhinweisschilder in verschiedenen Sprachen.
- Seite 9 Batterien • Achten Sie beim Einlegen der Batterien auf die richtige Polung. • Entfernen Sie die Batterien, wenn Sie das Gerät längere Zeit nicht verwenden, um Beschädigungen durch Auslaufen zu vermeiden. Auslaufende oder beschädigte Batterien können bei Hautkontakt Säureverätzungen hervorrufen. Beim Umgang mit beschädigten Batterien sollten Sie daher Schutzhandschuhe tragen.
-
Seite 10: Bedienelemente
6. Bedienelemente A. Messsensor B. Laseraustritt C. Taste ON (Ein) D. Taste +/- E. Taste C / OFF (Löschen / Aus) F. Taste (Messreferenz) G. Taste FUNC (Funktion) H. Handschlaufenbefestigung I. Endstück, aufklappbar J. Batteriefach... - Seite 11 1. Signalstärke 2. Kontinuierliche Messung 3. Fläche / Volumen / indirekte Messung (Pythagoras) 4. Speicherplatz 5. Batteriezustandsanzeige 6. Einheit 7. Messwert 8. Vorheriger Messwert 9. Addition / Subtraktion 10. Indikator min 11. Hardware-Fehler 12. Indikator max 13. Messreferenz 14. Laser-Indikator...
-
Seite 12: Batterien Einlegen / Wechseln
7. Batterien einlegen / wechseln 1. Öffnen Sie das Batteriefach (J) auf der Rückseite. 2. Legen Sie zwei AAA-Batterien polungsrichtig ein und beachten Sie dabei die Polaritätsangaben innerhalb des Batteriefachs. 3. Schließen Sie das Batteriefach wieder. Wechseln Sie die Batterien, falls der Fehlercode 101 auf dem Display erscheint oder sobald die Batteriezustandsanzeige (5) blinkt. -
Seite 13: Einstellungen
Der Indikator für die Signalstärke zeigt an, wie schnell und präzise das Signal von der Oberfläche reflektiert wird. Je mehr Striche angezeigt werden, desto schneller und präziser erfolgt die Messung. 3. Drücken Sie bei Bedarf die Taste OFF (E), um den Ziellaser zu deaktivieren. -
Seite 14: Abstandsmessung
Messreferenz • Per Werkseinstellung wird der Messwert ausgehend von der Rückseite des Gerätes gemessen. • Drücken Sie die Taste (F), um die Messreferenz zu ändern. Folgende Messreferenzen stehen zur Auswahl: • Ausgangspunkt: Rückseite • Die Länge des Geräts ist im Messwert enthalten. •... -
Seite 15: Messwerte Addieren / Subtrahieren
4. Nach jeder Messung wird der Laser deaktiviert und muss vor der nächsten Messung erneut aktiviert werden. 11. Messwerte addieren / subtrahieren 1. Messen Sie den ersten Wert. 2. Drücken Sie die Taste +/- (D). Der soeben gemessene Wert wird in die erste Zeile des Displays verschoben. -
Seite 16: Kontinuierliche Messung
12. Kontinuierliche Messung 1. Halten Sie die Taste ON (C) für ca. zwei Sekunden gedrückt, um in den Modus für die kontinuierliche Messung zu wechseln. 2. Der Ziellaser (B) wird aktiviert. Die Entfernung wird nun kontinuierlich gemessen. 3. Auf dem Display werden der maximale, der minimale und der zuletzt registrierte Messwert des Messvorgangs angezeigt. -
Seite 17: Flächenmessung
4. Drücken Sie die Taste ON, um die kontinuierliche Messung zu beenden. Die Messwerte sind weiterhin sichtbar. 13. Flächenmessung 1. Drücken Sie die Taste FUNC (G). Oben im Display erscheint ein Parallelogramm als Indikator für die Flächenmessung. 2. Aktivieren Sie den Ziellaser (B), indem Sie die Taste ON (C) drücken. 3. -
Seite 18: Volumenmessung
14. Volumenmessung 1. Drücken Sie zweimal die Taste FUNC (G). Oben im Display erscheint ein Quader als Indikator für die Volumenmessung. 2. Aktivieren Sie den Ziellaser (B), indem Sie die Taste ON (C) drücken. 3. Drücken Sie die Taste ON, um die erste Seitenlänge des Raumes zu messen. - Seite 19 2. Messen Sie nun die beiden notwendigen Strecken. Beziehen Sie sich bei der Reihenfolge auf folgende Zeichnung oder auf das jeweils blinkende Segment des Indikators für indirekte Messung. 3. Aktivieren Sie den Ziellaser (B), indem Sie die Taste ON (C) drücken. 4.
-
Seite 20: Gespeicherte Messwerte Abrufen
16. Gespeicherte Messwerte abrufen • Die letzten 50 Messergebnisse werden automatisch gespeichert. • Sobald alle 50 Speicherplätze belegt sind, wird das älteste Messergebnis gelöscht. Das neueste Messergebnis wird dann auf Platz 50 gespeichert. • Um die gespeicherten Messergebnisse aufzurufen, drücken Sie im Standby-Modus die Taste +/- (D). -
Seite 21: Fehlerhilfe
19. Fehlerhilfe Code Ursache Lösung Batterien schwach Wechseln Sie die Batterien. Berechnungsfehler Wiederholen Sie den Vorgang. Betriebstemperatur überschritten Halten Sie den Betriebstemperaturbereich ein. Betriebstemperatur unterschritten Messbereich Halten Sie den Messbereich überschritten ein. Reflektiertes Signal zu schwach Wählen Sie eine andere Messoberfläche. -
Seite 22: Reinigung Und Wartung
20. Reinigung und Wartung • Tauchen Sie das Produkt nicht in Wasser oder andere Flüssigkeiten. • Das Produkt ist wartungsfrei. Äußerlich sollte es nur mit einem weichen, trockenen Tuch oder Pinsel gereinigt werden. Benutzen Sie zur Reinigung des Messsensors einen kleinen Pinsel oder ein Wattestäbchen. -
Seite 23: Entsorgung
21. Entsorgung Produkt Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen. Entnehmen Sie evtl. eingelegte Batterien und entsorgen Sie diese getrennt vom Produkt. Batterien Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten... -
Seite 24: Technische Daten
22. Technische Daten Betriebsspannung ...... 2 x 1,5 V/DC Batterie, Typ AAA (Alkali) Messbereich ......0,05 – 30 m Genauigkeit ......±2 mm Laserklasse ....... 2 Laser-Wellenlänge ..... 620 – 690 nm Laser-Ausgangsleisung ..... <1 mW Ansprechzeit ......0,3 Sekunden Automatische Abschaltzeit .. - Seite 92 Impressum Diese Bedienungsanleitung ist eine Publikation der Conrad Electronic SE, Klaus- Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten.
