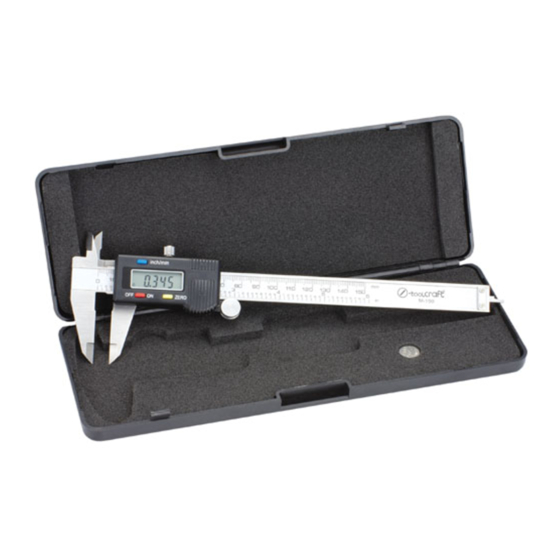

TOOLCRAFT M-150 Bedienungsanleitung

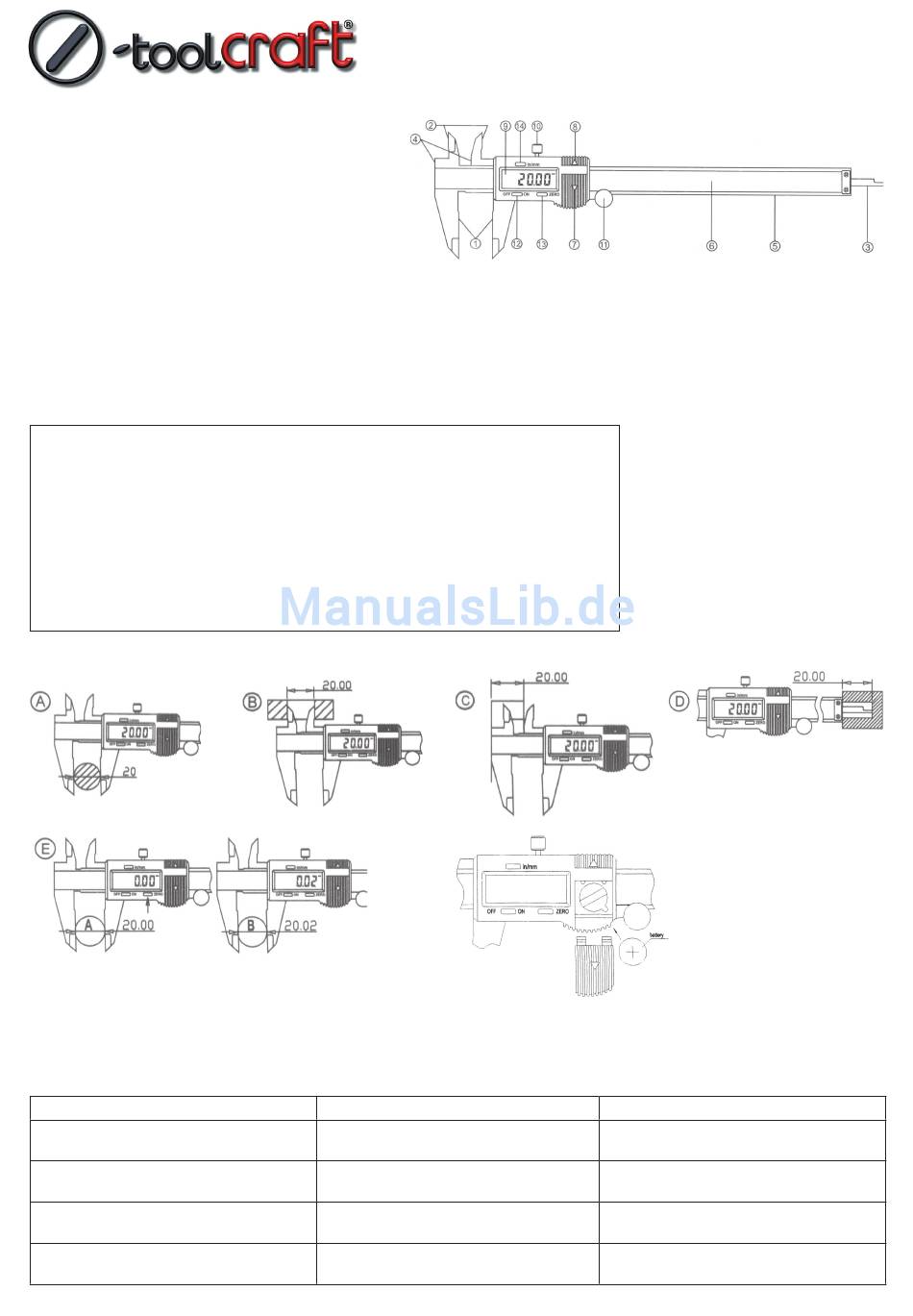

Beschreibung
1. Aussenmessfläche 8. Anschluss Drucker
2. Innenmessfläche 9. LED Anzeige
3. Tiefenmass 10.Feststellschraube
11. Vorschubrolle
4. Auflagefläche
12.Ein-/Ausschalter (ON/OFF)
5. Messholm
6. Massstab 13.Rückstelltaste (zero)
7. Batteriefach 14.Umstelltaste (in/mm)
Anwendung
1. Bereitstellen:
a) Der Schiebeteil lässt sich nur nach Lösen
der Feststellschraube (10) verstellen.
b) Die Messflächen des Werkstückes und
der Schieblehre müssen sauber sein.
c) Kontrollieren, dass alle Anzeigen, Schal-
ter und Knöpfe einwandfrei funktionieren.
Technische Daten
Messweg ......................................150mm
Auflösung der Anzeige .................0.01mm
Messgenauigkeit ..........................+/- 0.02mm bis 100mm / +/- 0.03mm bis 150mm
Wiederholgenauigkeit ...................0.01mm
Messgeschwindigkeit ...................1.5m/Sec.
Messsystem .................................Linear kapazitive Messung
Anzeige ........................................LCD
Batterie .........................................1 Stück Silber Oxyd Batterie 1.55V, Typ SR44, 180mAh
Einsatztemperatur ........................5 – 40°C
Luftfeuchtigkeitsbereich ...............unter 80% relative Luftfeuchtigkeit
A. Messen von Aussen-
massen
E. Messen von Differenzen
Wartungsvorschriften
1. Die Schieblehre sauber und trocken halten, Feuchtigkeit kann die Schieblehre beschädigen.
2. Die Messflächen sind mit einem Wolltuch zu reinigen. Niemals chemisch aggressive Reinigungsmittel verwenden.
3. Um die Batterieenergie zu sparen, die Schieblehre bei längerem Nichtgebrauch ausschalten.
4. Keine elektrische Energie führenden Teile mit der Schieblehre in Berührung bringen, diese nimmt sonst Schaden.
Fehlersuche
Fehler
Die LED Anzeige blinkt im Rhythmus von
ca. 1 Sekunde
LED Anzeige ändert sich nicht bei verstel-
len des Schiebers
Ungenaue Anzeige
Keine LED Anzeige
BD306 / 2007.05
2. Messmethoden
a) Die Feststellschraube (10) lösen.
b) Die Schieblehre durch Drücken des Einschalters (12) starten.
c) Durch Drücken der Umstelltaste (14) die gewünschte Messeinheit in mm oder
Zoll wählen.
d) Die Schieblehre mit dem Schiebeteil ganz schliessen (die Aussenmessflächen
(1) sind zusammen). Durch Drücken der Rückstelltaste (13) wird die Anzeige
auf 0.00 gestellt.
B. Messen von Innenmassen
Ursache
Die Batteriespannung ist kleiner als
1.45V
Programmfehler
Verschmutzter Sensor
a) Batteriekontakte verschmutzt
b) Batteriespannung unter 1.4V
Digitale Schieblehre 150mm
C. Messen von Absätzen
Behebung
Batterie ersetzen
Batterie entfernen, und nach 30 Sekunden
wieder einsetzen
Seitliche Abdeckung entfernen und mit
Pressluft (max. 5bar) ausblasen
a) Batteriekontakte reinigen
b) Batterie ersetzen
M-150
D. Messen von Tiefen
Batterie ersetzen
Eine blinkende LED Anzeige
weist auf eine leere Batterie hin.
Die Batterieabdeckung wie ge-
zeigt entfernen und die Batterie
ersetzen (+ Pol auf Aussenseite).
