Seite 1
Gebrauchs- und Montageanweisung Induktionskochfelder Lesen Sie unbedingt die Gebrauchs- und Montageanweisung vor Aufstellung - Installation - Inbetriebnahme. Dadurch schützen Sie sich und vermeiden Schäden. de-CH M.-Nr. 11 184 220...
Hinweise für den Einbau, die Sicherheit, den Gebrauch und die Wartung. Dadurch schützen Sie sich und vermeiden Schä- den am Kochfeld. Miele kann nicht für Schäden verantwortlich gemacht werden, die infolge von Nichtbeachtung dieser Hinweise verursacht werden. Bewahren Sie die Gebrauchs- und Montageanweisung auf, und...
Seite 6
Sicherheitshinweise und Warnungen Bestimmungsgemässe Verwendung Dieses Kochfeld ist für die Verwendung im Haushalt und in haus- haltsüblichen Aufstellumgebungen bestimmt. Dieses Kochfeld ist nicht für die Verwendung im Aussenbereich bestimmt. Verwenden Sie das Kochfeld ausschliesslich im haushaltsüblichen Rahmen zum Zubereiten und Warmhalten von Speisen. Alle anderen Anwendungsarten sind unzulässig.
Sicherheitshinweise und Warnungen Kinder im Haushalt Kinder unter 8 Jahren müssen vom Kochfeld ferngehalten werden, es sei denn, sie werden ständig beaufsichtigt. Kinder ab 8 Jahren dürfen das Kochfeld nur ohne Aufsicht bedie- nen, wenn ihnen das Kochfeld so erklärt wurde, dass sie es sicher bedienen können.
Seite 8
Durch unsachgemässe Installations- und Wartungsarbeiten oder Reparaturen können erhebliche Gefahren für den Benutzer entste- hen. Installations- und Wartungsarbeiten oder Reparaturen dürfen nur von Miele autorisierten Fachkräften durchgeführt werden. Beschädigungen am Kochfeld können Ihre Sicherheit gefährden. Kontrollieren Sie das Kochfeld auf sichtbare Schäden. Nehmen Sie niemals ein beschädigtes Kochfeld in Betrieb.
Seite 9
Garantieansprüche gehen verloren, wenn das Kochfeld nicht von einem von Miele autorisierten Kundendienst repariert wird. Nur bei Originalersatzteilen gewährleistet Miele, dass sie die Si- cherheitsanforderungen erfüllen. Defekte Bauteile dürfen nur gegen solche ausgetauscht werden. Das Kochfeld ist nicht für den Betrieb mit einer externen Zeit- schaltuhr oder einem Fernbedienungssystem bestimmt.
Seite 10
Sicherheitshinweise und Warnungen Stromschlaggefahr. Nehmen Sie das Kochfeld bei einem Defekt oder bei Brüchen, Sprüngen oder Rissen in der Glaskeramikscheibe nicht in Betrieb oder schalten Sie es sofort aus. Trennen Sie das Kochfeld vom Elektronetz. Fordern Sie den Kundendienst an. ...
Seite 11
Sicherheitshinweise und Warnungen Sachgemässer Gebrauch Das Kochfeld wird bei Betrieb heiss und bleibt es noch einige Zeit nach dem Ausschalten. Erst wenn die Restwärmeanzeigen erloschen sind, besteht keine Verbrennungsgefahr mehr. Öle und Fette können sich bei Überhitzung entzünden. Lassen Sie das Kochfeld bei Arbeiten mit Ölen und Fetten niemals unbeaufsich- tigt.
Seite 12
Sicherheitshinweise und Warnungen Bei eingeschaltetem Kochfeld, versehentlichem Einschalten oder vorhandener Restwärme besteht die Gefahr, dass sich auf dem Kochfeld abgelegte metallische Gegenstände erhitzen. Andere Mate- rialien können schmelzen oder sich entzünden. Feuchte Topfdeckel können sich festsaugen. Verwenden Sie das Kochfeld nicht als Abla- gefläche.
Seite 13
Sicherheitshinweise und Warnungen Wenn Zucker, zuckerhaltige Speisen, Kunststoff oder Alufolie auf das heisse Kochfeld gelangen und schmelzen, beschädigen sie beim Erkalten die Glaskeramikscheibe. Schalten Sie das Kochfeld sofort aus und schaben Sie diese Stoffe sofort mit einem Glasschaber gründlich ab. Ziehen Sie dabei Topfhandschuhe an. Reinigen Sie die Glaskeramikscheibe mit einem Glaskeramikreiniger nach, sobald sie abgekühlt ist.
Seite 14
Sicherheitshinweise und Warnungen Metallische Gegenstände, die in einer Schublade unter dem Koch- feld aufbewahrt werden, können bei längerer, intensiver Benutzung des Kochfeldes heiss werden. Bewahren Sie keine metallischen Ge- genstände in einer Schublade direkt unter dem Kochfeld auf. Das Kochfeld ist mit einem Kühlgebläse ausgestattet.
Seite 15
Sicherheitshinweise und Warnungen Reinigung und Pflege Der Dampf eines Dampfreinigers kann an spannungsführende Tei- le gelangen und einen Kurzschluss verursachen. Verwenden Sie zur Reinigung des Kochfeldes niemals einen Dampfreiniger. Wenn das Kochfeld über einem Pyrolysebackofen oder -herd ein- gebaut ist, nehmen Sie das Kochfeld während des Pyrolysevorgangs nicht in Betrieb, da der Überhitzungsschutz des Kochfeldes auslösen kann (siehe Kapitel “Sicherheitseinrichtungen”, Abschnitt “Überhit-...
Nutzen Sie stattdessen die offiziellen, eingerichteten Sammel- und Rücknah- mestellen zur Abgabe und Verwertung der Elektro- und Elektronikgeräte bei Gemeinde, Stadt, Händler oder Miele. Für das Löschen etwaiger personenbe- zogener Daten auf dem zu entsorgen- den Altgerät sind Sie gesetzmässig ei- genverantwortlich.

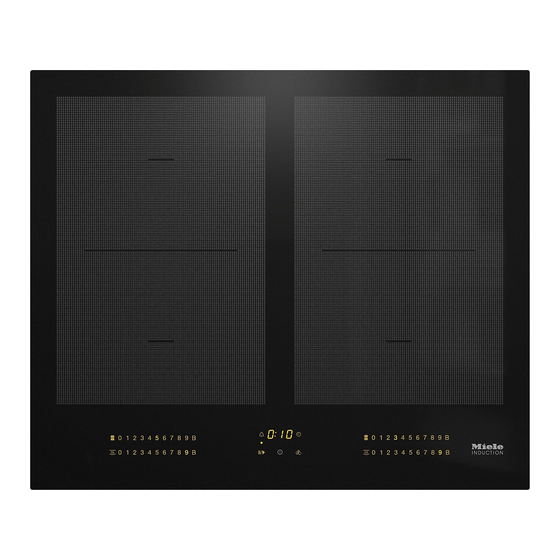

Übersicht Kochfeld KM 7564 FR, KM 7564 FL a PowerFlex-Kochzone mit TwinBooster b PowerFlex-Kochzone mit TwinBooster ab kombinierbar zum PowerFlex-Kochbereich c PowerFlex-Kochzone mit TwinBooster d PowerFlex-Kochzone mit TwinBooster cd kombinierbar zum PowerFlex-Kochbereich e Bedien- und Anzeigeelemente...
Übersicht KM 7575 FR, KM 7575 FL a PowerFlex-Kochzone mit TwinBooster b PowerFlex-Kochzone mit TwinBooster ab kombinierbar zum PowerFlex-Kochbereich c PowerFlex-Kochzone mit TwinBooster cf kombinierbar zum PowerFlex-Kochbereich d PowerFlex-Kochzone mit TwinBooster e PowerFlex-Kochzone mit TwinBooster de kombinierbar zum PowerFlex-Kochbereich f PowerFlex-Kochzone mit TwinBooster g Bedien- und Anzeigeelemente...
Übersicht KM 7684 FL a PowerFlex-Kochzone mit TwinBooster b PowerFlex-Kochzone mit TwinBooster ab kombinierbar zum PowerFlex-Kochbereich c PowerFlex-Kochzone mit TwinBooster d PowerFlex-Kochzone mit TwinBooster cd kombinierbar zum PowerFlex-Kochbereich e Bedien- und Anzeigeelemente...
Übersicht Bedien- und Anzeigeelemente Sensortasten a Kochfeld ein-/ausschalten b Stop&Go c Wischschutz d PowerFlex-Kochzonen zusammenschalten/trennen e Warmhaltefunktion f Zahlenstrang - Leistungsstufe einstellen - Zeiten für Timer einstellen g Kochzone automatisch ausschalten h Kurzzeit Anzeigen/Anzeigeleuchten i Kochzonenzuordnung automatisches Ausschalten j Restwärme k Booster aktiviert l Timer-Anzeige :...
Erste Inbetriebnahme Kleben Sie das Typenschild, das sich Kochfeld erstmalig in Betrieb bei den mitgelieferten Unterlagen be- nehmen findet, an die dafür vorgesehene Stel- Die Bauteile aus Metall sind mit einem le im Kapitel “Kundendienst”. Pflegemittel geschützt. Wenn das Koch- ...
Erste Inbetriebnahme Miele@mobile App Miele@home einrichten Die Miele@mobile App können Sie kos- Voraussetzung: Heimisches WLAN- ® tenlos aus dem Apple App Store oder Netzwerk dem Google Play Store™ herunterla- den. Ihr Kochfeld ist mit einem integrierten WLAN-Modul ausgestattet. Das Koch- feld kann mit dem heimischen WLAN- Netzwerk verbunden werden.
Seite 26
Sie können die Netzwerkverbindung mit Voraussetzung: Sie besitzen einen der Miele@mobile App herstellen. WPS (WiFi Protected Setup)-fähigen Router. Installieren Sie die Miele@mobile App auf Ihrem mobilen Endgerät. Schalten Sie das Kochfeld ein. Für die Anmeldung benötigen Sie: Berühren Sie auf einem beliebigen 1.
Con@ctivity einrichten Berühren Sie eine beliebige Sensor- Con@ctivity beschreibt die direkte Kom- taste. munikation zwischen Ihrem Kochfeld und einer Miele Dunstabzugshaube. Einstellungen zurücksetzen Con@ctivity erlaubt die automatische Steuerung der Dunstabzugshaube in Bei Austausch des Routers ist das Abhängigkeit vom Betriebszustand Ih- Zurücksetzen nicht notwendig.
Seite 28
WLAN Verbindung (Con@ctivity 3.0) nach erfolgreicher Verbindung die An- zeigen 2 und 3 dauernd. Voraussetzung: WLAN-fähige Drücken Sie die Taste Nachlauf , Miele Dunstabzugshaube um den Verbindungsmodus an der Wenn Sie nicht über ein heimisches Dunstabzugshaube zu verlassen. Netzwerk verfügen, können Sie eine di- Con@ctivity ist jetzt aktiviert.
Seite 29
Erste Inbetriebnahme Vorgang abbrechen Berühren Sie eine beliebige Sensor- taste. Einstellungen zurücksetzen Bei Austausch des Routers ist das Zurücksetzen nicht notwendig. Schalten Sie das Kochfeld ein. Berühren Sie auf einem beliebigen Zahlenstrang die Sensortaste 0. Berühren Sie gleichzeitig die Sensor- tasten 0 und 9 für 6 Sekunden.
Induktion Funktionsweise Kochgeschirr Unter einer Induktionskochzone befin- Geeignetes Kochgeschirr det sich eine Induktionsspule. Diese – Edelstahl mit magnetisierbarem Bo- Spule erzeugt ein Magnetfeld, das di- rekt auf den Geschirrboden wirkt und ihn erhitzt. Die Kochzone erwärmt sich – emailliertem Stahl nur indirekt durch die vom Geschirrbo- –...
Seite 31
Induktion Anzeige fehlendes/ungeeignetes Tipps Kochgeschirr – Wählen Sie zur optimalen Nutzung Auf dem Zahlenstrang der Kochzone der Kochzone ein Kochgeschirr mit blinkt die eingestellte Leistungsstufe, passendem Bodendurchmesser (sie- wenn he Kapitel “Übersicht”, Ab- schnitt “Kochzonendaten”). Wenn der – die Kochzone ohne oder mit ungeeig- Topf zu klein ist, wird er nicht netem Kochgeschirr (Geschirr mit erkannt.
Induktion Geräusche Bei Betrieb von Induktions-Kochzonen können im Kochgeschirr, abhängig von Material und Verarbeitung des Bodens, folgende Geräusche entstehen: Brummen bei hoher Leistungsstufe. Es wird schwächer oder verschwindet, wenn die Leistungsstufe verringert wird, Prasseln bei Kochgeschirr, dessen Bo- den aus verschiedenen Materialien be- steht (z. B. Sandwichboden), Pfeifen, wenn die miteinander verbun- denen Kochzonen (siehe Kapitel “Be-...
Tipps zum Energiesparen – Garen Sie nach Möglichkeit nur in ge- schlossenen Töpfen oder Pfannen. So wird verhindert, dass Wärme un- nötig entweicht. – Wählen Sie für kleine Mengen einen kleinen Topf. Ein kleiner Topf benötigt weniger Energie als ein grosser, nur wenig gefüllter Topf.
Einstellbereiche Das Kochfeld ist werkseitig mit 9 Leistungsstufen programmiert. Wenn Sie eine fei- nere Abstufung wünschen, können Sie auf 17 Leistungsstufen erweitern (siehe Kapitel “Programmierung”). Einstellbereich werkseitig erweitert (9 Stufen) (17 Stufen) Schmelzen von Butter 1–2 1–2. Schmelzen von Schokolade Auflösen von Gelatine Erwärmen kleiner Mengen Flüssigkeit 2–4 2–3.
Bedienung Bedienprinzip Fehlfunktion durch verschmutzte und/oder bedeckte Sensortasten. Ihr Glaskeramik-Kochfeld ist mit elek- tronischen Sensortasten ausgestattet, Die Sensortasten reagieren nicht oder es kommt zu unbeabsichtigten die auf Fingerkontakt reagieren. Die Sensortaste Ein/Aus muss beim Ein- Schaltvorgängen, gegebenenfalls so- schalten aus Sicherheitsgründen etwas gar zum automatischen Ausschalten des Kochfeldes (siehe Kapitel “Si- länger berührt werden als die übrigen...
Bedienung Kochzone/Kochfeld ausschal- Brandgefahr durch überhitztes Gargut. Unbeaufsichtigtes Gargut kann sich Um eine Kochzone auszuschalten, überhitzen und entzünden. berühren Sie die Sensortaste 0 auf Lassen Sie das Kochfeld während dem entsprechenden Zahlenstrang. des Betriebes nicht unbeaufsichtigt. Um das Kochfeld und damit alle Kochzonen auszuschalten, berühren Beachten Sie, dass die Aufheizzeit Sie die Sensortaste .
Bedienung Leistungsstufe einstellen - er- PowerFlex Kochbereich weiterter Einstellbereich Die PowerFlex Kochzonen werden auto- matisch zu einem PowerFlex Kochbe- Berühren Sie den Zahlenstrang zwi- reich zusammengeschaltet, wenn Sie schen den Sensortasten. ein ausreichend grosses Kochgeschirr Die Sensortasten vor und hinter der aufsetzen (siehe Kapitel “Übersicht”, Zwischenstufe leuchten heller als die Abschnitt “Kochfeld”).
Bedienung Ankochautomatik Fortkochstufe* Ankochzeit [min:sek] Bei aktivierter Ankochautomatik wird automatisch mit höchster Leistung an- ca. 0:15 geheizt (Ankochstoss) und dann auf die ca. 0:15 eingestellte Leistungsstufe (Fortkoch- stufe) zurückgeschaltet. Die Ankochzeit ca. 0:15 hängt von der eingestellten Fortkoch- ca. 0:15 stufe ab (siehe Tabelle).
Bedienung TwinBooster aktivieren Booster Die Kochzonen sind mit einem Twin- Stufe 1 Booster ausgestattet. Stellen Sie das Kochgeschirr auf die Der Booster verstärkt die Leistung, da- gewünschte Kochzone. mit grosse Mengen schnell erhitzt wer- Stellen Sie gegebenenfalls eine Leis- den, z. B.
Bedienung Warmhalten aktivieren/deaktivieren Warmhalten Berühren Sie die Sensortaste der Die Funktion Warmhalten dient zum gewünschten Kochzone. Warmhalten von heissen Speisen di- rekt nach der Zubereitung, nicht zum Wiedererwärmen von kaltgewordenen Speisen. Die maximale Warmhaltezeit beträgt 2 Stunden. – Halten Sie Speisen ausschliesslich im Kochgeschirr (Topf/Pfanne) warm.
Timer Das Kochfeld muss eingeschaltet sein, Die Funktionen können gleichzeitig ge- wenn Sie den Timer nutzen möchten. nutzt werden. Angezeigt wird immer die Sie können eine Zeit von 1 Minute (:) kürzeste Zeit und die Sensortaste bis 9 Stunden 59 Minuten (:) einstel- (Kurzzeit) oder die Anzeigeleuchte der len.
Timer Berühren Sie die Sensortaste so Kochzone automatisch aus- oft, bis die Anzeigeleuchte für die ge- schalten wünschte Kochzone blinkt, wenn Sie Sie können eine Zeit einstellen, nach sich die im Hintergrund ablaufenden der eine Kochzone automatisch ausge- Restzeiten anzeigen lassen möchten. schaltet wird.
Zusatzfunktionen Stop & Go Recall Bei Aktivierung von Stop&Go wird die Wenn das Kochfeld während des Be- Leistungsstufe aller eingeschalteten triebes versehentlich ausgeschaltet Kochzonen auf 1 reduziert. wurde, können Sie mit dieser Funktion Die Leistungsstufen der Kochzonen und alle Einstellungen wieder herstellen. Das die Einstellung des Timers lassen sich Kochfeld muss innerhalb 10 Sekunden nicht ändern, das Kochfeld kann nur...
Zusatzfunktionen Wischschutz Kochfelddaten anzeigen lassen Sie können sich Modellbezeichnung Sie können die Sensortasten des und Softwarestand Ihres Kochfeldes Kochfeldes für 20 Sekunden sperren, anzeigen lassen. Auf den Kochzonen um z. B. Verschmutzungen zu entfer- darf sich kein Kochgeschirr befinden. nen. Die Sensortaste wird nicht ge- sperrt.
Sicherheitseinrichtungen Die Verriegelung wird bei eingeschalte- Inbetriebnahmesperre/Verrie- tem Kochfeld aktiviert. Wenn die Verrie- gelung gelung aktiviert ist, lässt sich das Koch- Ihr Kochfeld ist mit einer Inbetriebnah- feld nur bedingt bedienen: mesperre und Verriegelung ausgestat- – Die Kochzonen und das Kochfeld tet, damit Kochfeld und Kochzonen können nur ausgeschaltet werden.
Seite 46
Sicherheitseinrichtungen Verriegelung aktivieren Berühren Sie und halten Sie gleich- zeitig die Sensortasten und für 6 Sekunden. In der Timer-Anzeige werden die Se- kunden heruntergezählt. Nach Ablauf erscheint in der Timer-Anzeige . Die Verriegelung ist aktiviert. Verriegelung deaktivieren Berühren Sie und halten Sie gleich- zeitig die Sensortasten ...
Sicherheitseinrichtungen Sicherheitsausschaltung Leistungsstufe* Maximale Betriebsdauer [Std:min] Sensortasten sind bedeckt Sicherheitsstufe Ihr Kochfeld schaltet automatisch ab, wenn ein oder mehrere Sensortasten 10:00 8:00 5:00 länger als ca. 10 Sekunden bedeckt bleiben, z. B. durch Fingerkontakt, 10:00 7:00 4:00 überkochendes Gargut oder abgelegte 2/2. 5:00 4:00 3:00...
Sicherheitseinrichtungen Der Überhitzungsschutz kann in folgen- Überhitzungsschutz den Situationen auslösen: Alle Induktionsspulen und die Kühlkör- – Das aufgesetzte Kochgeschirr wird per der Elektronik sind jeweils mit ei- ohne Inhalt erhitzt. nem Überhitzungsschutz ausgestattet. Bevor sich die Induktionsspulen und/ – Fett oder Öl wird bei hoher Leis- oder die Kühlkörper überhitzen, leitet tungsstufe erhitzt.
Programmierung Sie können die Programmierung des Code einstellen Kochfeldes Ihren persönlichen Bedürf- Während der Code angezeigt wird nissen anpassen. Sie können mehrere (z. B. :), berühren Sie die Sensor- Einstellungen nacheinander ändern. taste so oft, bis die gewünschte Codenummer in der Anzeige er- Nach Aufruf der Programmierung er- scheint, oder berühren Sie die ent- scheint das Symbol ...
Seite 50
Programmierung Einstellungen Programm Code P:01 Demonstrationsmodus C:00 Demonstrationsmodus aus C:01 Demonstrationsmodus ein P:02 C:00 Powermanagement C:01 3680 Watt C:02 3000 Watt C:03 2000 Watt C:04 1000 Watt P:03 Werkeinstellung C:00 Nicht Wiederherstellen der werk- seitigen Einstellungen C:01 Wiederherstellen der werkseitigen Einstellungen P:04 Umfang der Leistungsstufen C:00 9 Leistungsstufen C:01...
Seite 51
Programmierung Einstellungen Programm Code P:10 Anmeldung WLAN C:00 nicht aktiv/deaktiviert C:01 aktiv ohne Konfiguration C:02 aktiv und konfiguriert C:03 Verbindung über WPS Push Button möglich C:04 WLAN wird auf Default (C:00) zurückgesetzt C:05 Direkte WLAN-Verbindung von Kochfeld und Haube ohne APP (Con@ctivity 3.0) P:12 Reaktionsgeschwindigkeit der C:00 langsam Sensortasten...
Angaben für Prüfinstitute Prüfspeisen nach EN 60350-2 Werkseitig sind 9 Leistungsstufen programmiert. Stellen Sie für die Prüfungen nach Norm den erweiterten Umfang der Leistungs- stufen ein (siehe Kapitel “Programmierung”). Garge- Prüfgericht Deckel Vorheizen Garen schirrboden Leistungs- Zusätzliche Leistungs- (mm) stufe Angaben stufe Erwärmen von nein –...
Reinigung und Pflege Reinigen Sie das Kochfeld nach je- Verbrennungsgefahr durch heis- dem Benutzen. se Kochzonen. Trocknen Sie das Kochfeld nach jeder Nach Beendigung des Kochvorgangs feuchten Reinigung, um Kalkrück- sind die Kochzonen heiss. stände zu vermeiden. Schalten Sie das Kochfeld aus.
Glasschaber. Alufolie auf die heisse Glaskeramik- fläche, schalten Sie das Kochfeld Reinigen Sie die Glaskeramikfläche aus. anschliessend mit dem Miele Glaske- ramik- und Edelstahlreiniger (siehe Schaben Sie diese Stoffe sofort, also Kapitel “Nachkaufbares Zubehör”, im heissen Zustand, mit einem Abschnitt “Reinigungs- und Pflege-...
Kochzonen lassen sich Prüfen Sie, ob die Sicherung(en) der Elektroinstal- nicht einschalten. lation ausgelöst hat/haben. Fordern Sie eine Elek- trofachkraft oder den Miele Kundendienst an (Min- destabsicherung siehe Typenschild). Unter Umständen ist eine technische Störung aufge- treten. Trennen Sie für ca. 1 Minute das Kochfeld vom Elektronetz, indem Sie –...
Seite 56
Was tun, wenn ... Problem Ursache und Behebung Nach Einschalten des Die Inbetriebnahmesperre oder Verriegelung ist akti- Kochfeldes oder viert. Berühren einer Sensor- Deaktivieren Sie die Inbetriebnahmesperre/Verrie- taste erscheint für eini- gelung (siehe Kapitel “Sicherheitseinrichtungen”, ge Sekunden in der Ti- Abschnitt “Inbetriebnahmesperre/Verriegelung”).
Seite 57
Was tun, wenn ... Problem Ursache und Behebung Bei eingeschalteter Grosse Lebensmittelmengen werden erhitzt. Ankochautomatik Kochen Sie bei höchster Leistungsstufe an und kommt der Inhalt des schalten dann von Hand zurück. Kochgeschirrs nicht Das Kochgeschirr leitet die Wärme schlecht. zum Kochen.
Seite 58
Was tun, wenn ... Problem Ursache und Behebung In der Timer-Anzeige blinkt im Wechsel Der Überhitzungsschutz hat ausgelöst. mit Ziffern Siehe Kapitel “Sicherheitseinrichtungen”, Ab- schnitt “Überhitzungsschutz”. , oder Der Lüfter ist blockiert oder defekt. Prüfen Sie, ob der Lüfter durch einen Gegenstand, z. B.
Miele bietet eine umfangreiche Auswahl an Koch- und Bratgeschirr. Dieses wur- de in Bezug auf dessen Funktion und Zum Entfernen von Fingerabdrücken Masse perfekt auf die Miele Geräte ab- und leichten Verschmutzungen gestimmt. Detailliertere Informationen zu den einzelnen Produkten finden Sie auf der Miele Webseite.
Sicherheitshinweise zum Einbau Schäden durch unsachgemässen Einbau. Durch unsachgemässen Einbau kann das Kochfeld beschädigt werden. Lassen Sie das Kochfeld nur von einer qualifizierten Fachkraft einbauen. Stromschlaggefahr durch Netzspannung. Durch unsachgemässen Anschluss an das Elektronetz kann es zu einem Strom- schlag kommen.
Sicherheitsabstände Sicherheitsabstand oberhalb des Kochfeldes Zwischen dem Kochfeld und einer darü- ber angebrachten Dunstabzugshaube muss der vom Haubenhersteller ange- gebene Sicherheitsabstand eingehalten werden. Wenn leicht entflammbare Materialien (z. B. ein Hängebord) über dem Koch- feld installiert sind, muss der Sicher- heitsabstand mindestens 600 mm be- tragen.
Sicherheitsabstände Sicherheitsabstand hinten/seit- lich Vorzugsweise sollte das Kochfeld mit viel Platz rechts und links eingebaut werden. An der Rückseite des Kochfeldes muss zu einer hohen Schrank- oder Raum- wand der unten angegebene Min- Nicht erlaubt destabstand eingehalten werden. An einer Seite des Kochfeldes (rechts oder links) muss zu einer hohen Schrank- oder Raumwand der unten angegebene Mindestabstand , ...
Sicherheitsabstände Mindestabstand unterhalb des Zwischenboden Kochfeldes Der Einbau eines Zwischenbodens un- terhalb des Kochfeldes ist nicht erfor- Um die Belüftung des Kochfeldes zu derlich aber erlaubt. gewährleisten, ist unterhalb des Koch- feldes ein Mindestabstand zu einem Für die Verlegung der Netzanschlusslei- Backofen, einem Zwischenboden oder tung ist hinten ein Luftspalt von 10 mm einer Schublade erforderlich.
Seite 64
Sicherheitsabstände Sicherheitsabstand zur Nischenverkleidung Wenn eine Nischenverkleidung angebracht wird, muss ein Mindestabstand zwi- schen Arbeitsplattenausschnitt und Verkleidung eingehalten werden, da hohe Tem- peraturen Materialien verändern oder zerstören können. Bei einer Verkleidung aus brennbarem Material (z. B. Holz) muss der Mindestab- stand zwischen Arbeitsplattenausschnitt und Nischenverkleidung 50 mm betra- gen.
Hinweise zum Einbau Geflieste Arbeitsfläche Aufliegender Einbau Dichtung zwischen Kochfeld und Ar- beitsplatte Die Fugen und der schraffierte Be- reich unter der Auflagefläche des Koch- feldes müssen glatt und eben sein, da- mit das Kochfeld gleichmässig aufliegt und die Dichtung unter dem Rand des ...
Hinweise zum Einbau Naturstein-Arbeitsplatten Flächenbündiger Einbau Das Kochfeld wird direkt in die Aus- Ein flächenbündiger Einbau ist nur in fräsung eingesetzt. Naturstein- (Granit, Marmor), Massiv- holz- und gefliesten Arbeitsplatten Massivholz, geflieste Arbeitsplatten, möglich. Mit einem entsprechenden Glasarbeitsplatten Hinweis gekennzeichnete Kochfelder Das Kochfeld wird im Ausschnitt mit sind auch für den Einbau in Glasar- Holzleisten befestigt.
Einbaumasse – aufliegend Alle Masse sind in mm angegeben. KM 7564 FR a vorn b Netzanschlusskasten Die Netzanschlussleitung (L = 1440 mm) ist lose beigelegt...
Einbaumasse – flächenbündig Alle Masse sind in mm angegeben. KM 7564 FL a vorn b Netzanschlusskasten Die Netzanschlussleitung (L = 1440 mm) ist lose beigelegt c Stufenfräsung Naturstein-Arbeitsplatte d Holzleiste 12 mm (kein mitgeliefertes Zubehör)
Einbaumasse – flächenbündig KM 7575 FL a vorn b Netzanschlusskasten Die Netzanschlussleitung (L = 1440 mm) ist lose beigelegt c Stufenfräsung Naturstein-Arbeitsplatte d Holzleiste 12 mm (kein mitgeliefertes Zubehör)
Einbaumasse – flächenbündig KM 7684 FL a vorn b Netzanschlusskasten Die Netzanschlussleitung (L = 1440 mm) ist lose beigelegt c Stufenfräsung Naturstein-Arbeitsplatte d Holzleiste 12 mm (kein mitgeliefertes Zubehör)
Einbau Legen Sie das Kochfeld mittig in den Aufliegender Einbau Ausschnitt. Achten Sie darauf, dass Erstellen Sie den Arbeitsplattenaus- die Dichtung auf der Arbeitsplatte schnitt. Beachten Sie die Sicherheits- aufliegt, damit die Abdichtung zur Ar- abstände (siehe Kapitel “Sicherheits- beitsplatte gewährleistet ist.
Einbau Schliessen Sie das Kochfeld an das Flächenbündiger Einbau Elektronetz an (siehe Kapitel “Elektro- Erstellen Sie den Arbeitsplattenaus- anschluss”). schnitt. Beachten Sie die Sicherheits- Prüfen Sie die Funktion des Kochfel- abstände (siehe Kapitel “Sicherheits- des. abstände”). Spritzen Sie die Fuge zwischen Koch- ...
Gefah- Die erforderlichen Anschlussdaten fin- ren für den Benutzer entstehen. den Sie auf dem Typenschild. Diese Miele kann nicht für Schäden verant- Angaben müssen mit denen des Netzes wortlich gemacht werden, die durch übereinstimmen. unsachgemässe Installations- und Die Anschlussmöglichkeiten entnehmen...
Elektroanschluss Vom Netz trennen Netzanschlussleitung Das Kochfeld muss mit einer Netzan- Stromschlaggefahr durch Netz- schlussleitung Typ H 05 VV-F (PVC-iso- spannung. liert) mit geeignetem Querschnitt ent- Während Reparatur- und/oder War- sprechend dem Anschlussschema an- tungsarbeiten kann ein Wiederein- geschlossen werden. schalten der Netzspannung zu einem Die Anschlussmöglichkeiten entnehmen Stromschlag führen.
Seite 79
Elektroanschluss Anschlusschema a b c d e 200-240 V~ 200-240 V~ 200-240 V~ (L3) 200-240 V~ 200-240 V~ b c d (L2) 200-240 V~...
Kontakt bei Störungen Bei Störungen, die Sie nicht selbst beheben können, benachrichtigen Sie Ihren Miele Fachhändler oder den Miele Kundendienst. Die Telefonnummer des Miele Kundendienstes finden Sie am Ende dieses Do- kumentes. Der Kundendienst benötigt die Modellbezeichnung und die Fabrikationsnummer.
Produktdatenblätter Nachfolgend sind die Produktdatenblätter der in dieser Gebrauchs- und Monta- geanweisung beschriebenen Modelle angehängt. Informationen zu elektrischen Haushaltskochmulden nach Verordnung (EU) Nr. 66/2014 MIELE Modellname/-kennzeichen KM 7564 Anzahl der Kochzonen und/oder Kochflächen Bei kreisförmigen Kochzonen: Durchmesser der 1. = 380,5x260 mm nutzbaren Oberfläche/Kochzone...
Seite 82
Produktdatenblätter Informationen zu elektrischen Haushaltskochmulden nach Verordnung (EU) Nr. 66/2014 MIELE Modellname/-kennzeichen KM 7684 Anzahl der Kochzonen und/oder Kochflächen Bei kreisförmigen Kochzonen: Durchmesser der 1. = 380,5x260 mm nutzbaren Oberfläche/Kochzone 2. = 380,5x260 mm Bei nicht kreisförmigen Kochzonen oder -flächen: 3. = Länge / Breite der nutzbaren Oberfläche/Kochzone...
Konformitätserklärung Hiermit erklärt Miele, dass dieses Glas- keramik-Kochfeld mit Induktion der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konfor- mitätserklärung ist unter einer der fol- genden Internetadressen verfügbar: – Produkte, Download, auf www.miele.ch – Service, Informationen anfordern, Gebrauchsanweisungen, auf www.miele.ch/de/c/prospekte-anlei- tungen-385.htm durch Angabe des...
Seite 87
Miele AG Limmatstrasse 4 8957 Spreitenbach Miele SA Sous-Riette 23 1023 Crissier Telefon: 0800 800 222 www.miele.ch/contact www.miele.ch...
Seite 88
KM 7564 FR, KM 7564 FL, KM 7575 FR, KM 7575 FL, KM 7684 FL de-CH M.-Nr. 11 184 220 / 00...
