Montage

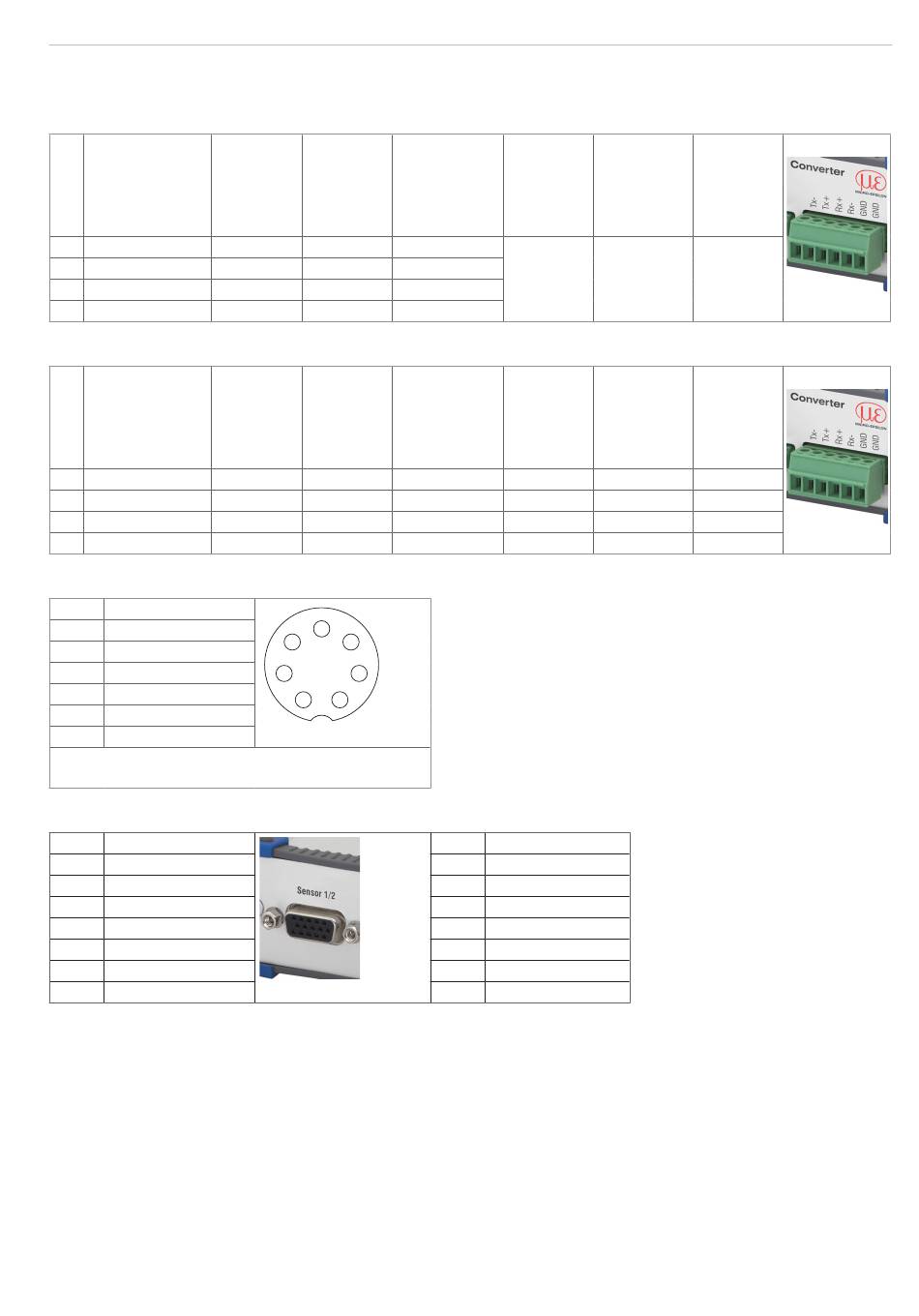

4.2.2 RS422 Anschlüsse an 6-pol. Klemme
4.2.2.1

Seriennummern bis 000253

Pin Belegung ILD 1420
PCF1420-
X/I
1 Converter TxD- grün
2 Converter TxD+ gelb
3 Converter RxD+ rosa
4 Converter RxD- grau
4.2.2.2

Seriennummern ab 000300

Pin Belegung ILD 1420
PCF1420-
X/I
1 Converter TxD- gelb
2 Converter TxD+ grün
3 Converter RxD+ grau
4 Converter RxD- rosa
4.2.3 Trigger-Eingänge
Pin 1 Trigger IN 1
Pin 2 Trigger IN 2
Pin 3 Trigger IN 3
Pin 4 Trigger IN 4
Pin 5 Trigger OUT 1
Pin 6 Trigger OUT 2
Pin 7 GND
7-pol. Subminiatur-Kabelstecker,
Fa. Binder, Serie 712, Ansicht Lötseite Kabelstecker
4.2.4 RS422 Anschlüsse an 15-pol. Sub-D, Sensor 1/2 und 3/4
Pin 1 Sensor 1/3 Tx-
Pin 2 Sensor 1/3 Tx+
Pin 3 Sensor 1/3 Rx-
Pin 4 Sensor 1/3 RX+
Pin 5 GND
Pin 6 Sensor 1/3 TRG+
Pin 7 Sensor 1/3 TRG-
Pin 10 +24 V
2)
Spannungsversorgung +24 V über Power-Anschluss, siehe
2)
IF2004/USB
ILD 1750 ILD 2300
PC1700-X PC2300/OE
PC2300-0,5/Y
grau blau
gelb rot
braun violett
grün schwarz
ILD 1750 ILD 2300
PC1700-X PC2300/OE
PC2300-0,5/Y
gelb rot
grau blau
grün schwarz
braun violett
4
3
5
2 6
7
1
Pin 11 Sensor 2/4 Tx-
Pin 12 Sensor 2/4 Tx+
Pin 13 Sensor 2/4 Rx-
Pin 14 Sensor 2/4 Rx+
Pin 15 GND
Pin 8
Pin 9
Pin 10 +24 V
ODC2520 ODC2500
PC/ SCD2500-x/
SC2520-x RS422
ODC2520 ODC2500
PC/ SCD2500-x/
SC2520-x RS422
grün grün
braun gelb
grau weiß
gelb braun
Sensor 2/4 TRG +
Sensor 2/4 TRG-
2)
Abb. 7
ACS7000
CAB-M9-
5P-St-ge
ACS7000
CAB-M9-
5P-St-ge
braun
weiß
gelb
grün
