  • Seite 5: Angaben Zur Dokumentation

    Angaben zur Dokumentation 1.1 Zu dieser Dokumentation • Lesen Sie vor Inbetriebnahme diese Dokumentation durch. Dies ist Voraussetzung für sicheres Arbeiten und störungsfreie Handhabung. • Beachten Sie die Sicherheits- und Warnhinweise in dieser Dokumentation und auf dem Produkt. • Bewahren Sie die Bedienungsanleitung immer am Produkt auf und geben Sie es nur mit dieser Anleitung an andere Personen weiter.

  • Seite 6: Produktinformationen

    Die Nummerierung gibt eine Abfolge der Arbeitsschritte im Bild wie- der und kann von den Arbeitsschritten im Text abweichen Positionsnummern werden in der Abbildung Übersicht verwendet und verweisen auf die Nummern der Legende im Abschnitt Produkt- übersicht Dieses Zeichen soll ihre besondere Aufmerksamkeit beim Umgang mit dem Produkt wecken.

  • Seite 7: Konformitätserklärung

    Richtlinien und Normen übereinstimmt. Ein Abbild der Konformitätserklärung finden Sie am Ende dieser Dokumentation. Die Technischen Dokumentationen sind hier hinterlegt: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Sicherheit 2.1 Allgemeine Sicherheitshinweise für Elektrowerkzeuge...
  • Seite 8 Arbeitsplatzsicherheit ▶ Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen. ▶ Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
  • Seite 9 ▶ Tragen Sie persönliche Schutzausrüstung und immer eine Schutz- brille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeugs, verringert das Risiko von Verlet- zungen. ▶ Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen.
  • Seite 10 nutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden. ▶ Pflegen Sie Elektrowerkzeuge und Zubehör mit Sorgfalt. Kontrol- lieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeugs beeinträchtigt ist.
  • Seite 11 ▶ Befolgen Sie alle Anweisungen zum Laden und laden Sie den Akku oder das Akkuwerkzeug niemals außerhalb des in der Betriebsanlei- tung angegebenen Temperaturbereichs. Falsches Laden oder Laden außerhalb des zugelassenen Temperaturbereichs kann den Akku zerstö- ren und die Brandgefahr erhöhen. Service ▶...
  • Seite 12 Produkt an einen nicht brennbaren Ort mit ausreichender Entfernung zu brennbaren Materialien, wo er beobachtet werden kann und lassen Sie ihn abkühlen. Kontaktieren Sie in diesem Fall immer ihren Hilti Service. Deutsch Printed: 02.05.2019 | Doc-Nr: PUB / 5071599 / 000 / 04...

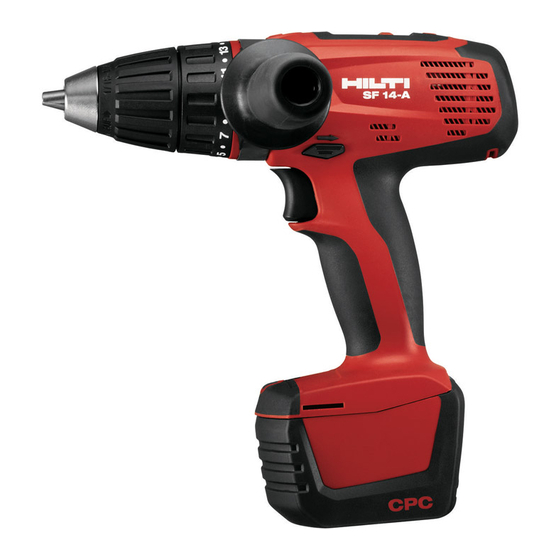

  • Seite 13 Beschreibung 3.1 Produktübersicht Schnellspannbohrfutter Typenschild Einstellring für Drehmoment Handgriff und Bohren Gürtelhaken (optional) § Seitenhandgriff Akku-Ladezustandsanzeige Steuerschalter Entriegelungstaste mit Zu- Rechts-/Linkslauf-Umschalter satzfunktion Aktivierung der & mit Einschaltsperre Ladezustandsanzeige Gangschalter Deutsch Printed: 02.05.2019 | Doc-Nr: PUB / 5071599 / 000 / 04...
  • Seite 14 Schlagbohren in Leichtbeton und Mauerwerk sowie zum Eindrehen und Lösen von Schrauben bestimmt. ▶ Verwenden Sie für dieses Produkt nur die Hilti Li­Ion-Akkus der Typen- reihe B14. ▶ Verwenden Sie für diese Akkus nur die Hilti Ladegeräte der C4/36-Reihe.

  • Seite 15: Technische Daten

    Bei blinkenden LEDs der Anzeige des Akkus beachten Sie bitte die Hinweise im Kapitel Hilfe bei Störungen. 3.5 Lieferumfang Bohrschrauber, Seitenhandgriff, Bedienungsanleitung. Von uns freigegebene Ersatzteile, Verbrauchsmaterialien und Zu- behör für Ihr Produkt finden Sie in Ihrem Hilti Center oder unter: www.hilti.group Technische Daten 4.1 Technische Daten SF 14-A...
  • Seite 16 Arbeitszeitraum deutlich reduzieren. Legen Sie zusätzliche Sicherheits- maßnahmen zum Schutz des Bedieners vor der Wirkung von Schall und/oder Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Ein- satzwerkzeugen, Warmhalten der Hände, Organisation der Arbeitsabläufe. SF 14-A SFH 14-A Typischer A-bewerteter Schallleistungs- 86 dB...

  • Seite 17: Arbeitsvorbereitung

    Arbeitsvorbereitung VORSICHT Verletzungsgefahr durch unbeabsichtigter Anlauf! ▶ Stellen Sie vor dem Einsetzen des Akkus sicher, dass das dazugehörende Produkt ausgeschaltet ist. ▶ Entfernen Sie den Akku, bevor Sie Geräteeinstellungen vornehmen oder Zubehörteile wechseln. Beachten Sie die Sicherheits- und Warnhinweise in dieser Dokumentation und auf dem Produkt.
  • Seite 18 5.4 Seitenhandgriff einstellen ▶ Stellen Sie den Seitenhandgriff in die gewünschte Position ein. 5.5 Gürtelhaken montieren (optional) VORSICHT Verletzungsgefahr durch herunterfallende Elektrowerkzeuge! ▶ Kontrollieren Sie vor Arbeitsbeginn, dass der Gürtelhaken sicher befestigt ist. Mit dem Gürtelhaken können Sie geeignete Elektrowerkzeuge am Gürtel körpernah befestigen.

  • Seite 19: Bedienung

    1. Entnehmen Sie den Akku aus dem Elektrowerkzeug. 2. Befestigen Sie den Gürtelhaken mit 2 Schrauben am Fuß des Elektro- werkzeugs. 3. Kontrollieren Sie den sicheren Halt von Gürtelhaken und Elektrowerkzeug. 5.6 Einsatzwerkzeug einsetzen 1. Stellen Sie den Rechts­/Linkslauf-Umschalter in Mittelstellung oder tren- nen Sie den Akku vom Gerät.

  • Seite 20: Rechts-/Linkslauf Einstellen

    6.1 Gang wählen ▶ Wählen Sie durch Einstellung der beiden Gangwahlschalter den ge- wünschten Gang. 6.2 Rechts-/Linkslauf einstellen Eine Sperre verhindert das Umschalten bei laufendem Motor. In der Mittelstellung ist der Steuerschalter blockiert (Einschaltsperre). ▶ Stellen Sie den Rechts-/Linkslauf-Umschalter auf die gewünschte Dreh- richtung ein.

  • Seite 21: Pflege Und Instandhaltung

    2. Stellen Sie mit dem Rechts-/Linkslauf-Umschalter die gewünschte Dreh- richtung ein. 6.5 Bohren 1. Stellen Sie den Einstellring für Drehmoment und Funktion auf das Sym- 2. Stellen Sie den Rechts­/Linkslauf-Umschalter auf Rechtslauf. 3. Schalten Sie den Bohrschrauber ein. → Seite 16 6.6 Schlagbohren SFH 14-A 1.

  • Seite 22: Transport Und Lagerung Von Akku-Geräten

    Funktion prüfen. Verwenden Sie für einen sicheren Betrieb nur original Ersatzteile und Verbrauchsmaterialien. Von uns freigegebene Ersatzteile, Verbrauchs- materialien und Zubehör für Ihr Produkt finden Sie in Ihrem Hilti Store oder unter: www.hilti.group. Transport und Lagerung von Akku-Geräten...
  • Seite 23 Doppel- verschmutzt. tennasen und rasten Klick ein. Sie den Akku ein. Wenn das Problem weiter besteht, dann suchen Sie den Hilti Service auf. Starke Hitzeentwick- Gerät ist überlastet (An- ▶ Beachten Sie vor lung im Gerät oder wendungsgrenze über- allen Arbeiten die Akku.

  • Seite 24: Herstellergewährleistung

    ▶ Entsorgen Sie Akkus so, dass sie nicht in die Hände von Kindern gelangen können. ▶ Entsorgen Sie den Akku in Ihrem Hilti Store oder wenden Sie sich an ihr zuständiges Entsorgungsunternehmen. ▶ Werfen Sie Elektrowerkzeuge, Elektronische Geräte und Akkus nicht in den Hausmüll!
