3 Análise geral do sistema
3. 1

Receptor

1 Interruptor de ligar/desligar a alimentação
2 Botão PARA CIMA (UP) (para selecção de
frequência/varrimento/bloqueio)
3 Botão PARA BAIXO (DOWN) (para selecção de
frequência e varrimento)
4 Utilize o botão SET (definir) para activar o menu e
guardar as selecções.
5 LCD
6 Controlo de volume
7 Tomada DC
8 Saída de AF, tomada jack de 6,3 mm (UNBAL)
9 Saída de AF, tomada XLR (BAL)
10 Tomada de entrada de antena 2
11 Tomada de entrada de antena 1
12 Antenas
13 Gancho de protecção de extracção de cabo
6

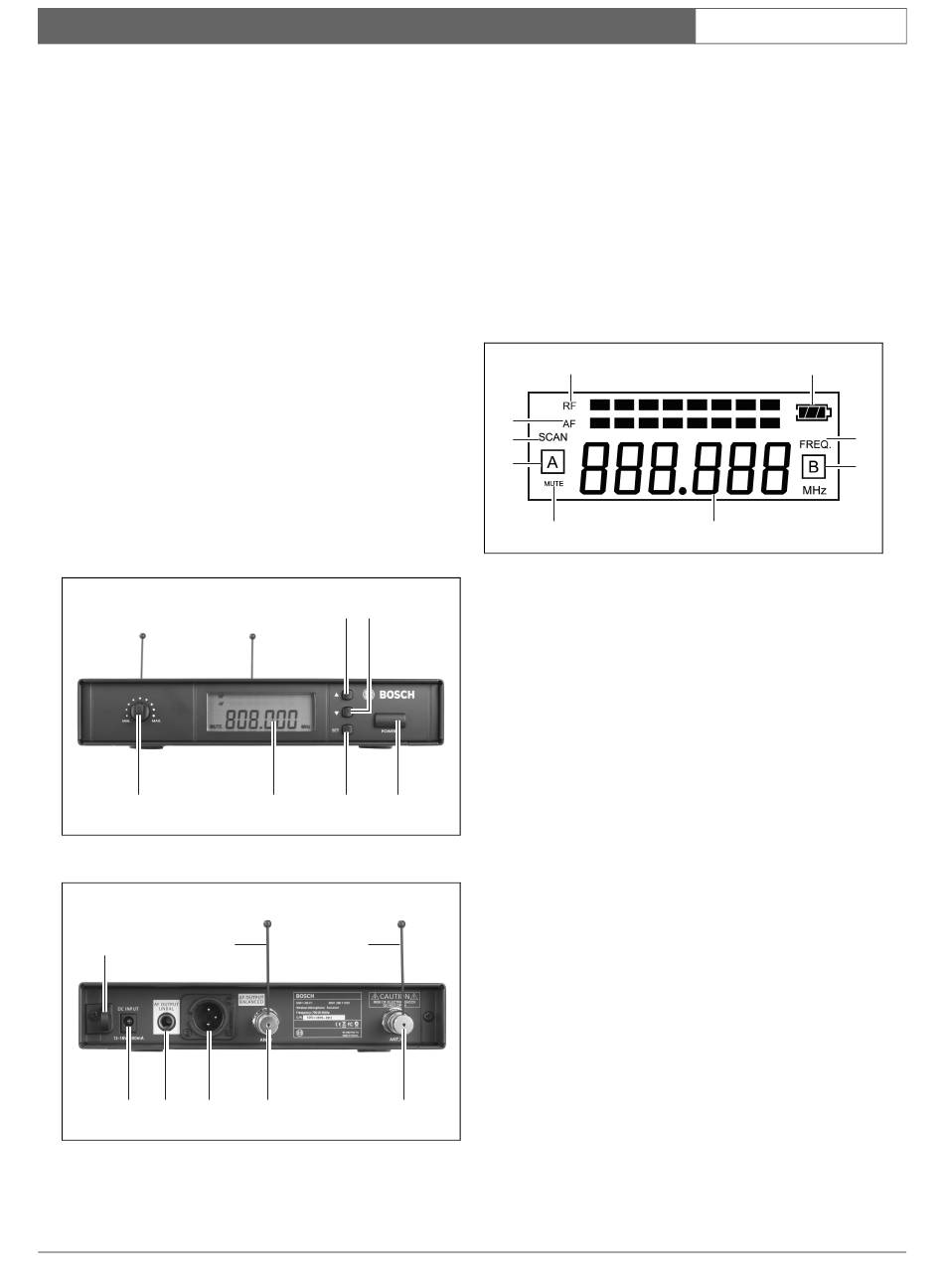

figura 3. 1 : Painel frontal do receptor
13
12
7 8 9
figura 3.2: Painel posterior do receptor
Bosch Security Systems | 2006-01 | 9922 141 50701ml
2 3
5 4 1
12
10 11
LCD
1 Nível do sinal de RF
2 Nível do sinal de AF
3 Indicação para o modo SCAN
4 Indicação para o modo FREQ
5 Indicação de frequência e opções de menu
6 Indicação de antena (A ou B)
7 Indicação do estado de carga das pilhas do
microfone/transmissor
8 MUTE: áudio silenciado
1
2
3
6
8
figura 3.3: LCD do receptor
