Systeemoverzicht; Ontvanger - Bosch Security Systems MW1-LMC Installations- Und Benutzeranleitung

UHF Wireless Microphone System | Installatie- en gebruikershandleiding |
3

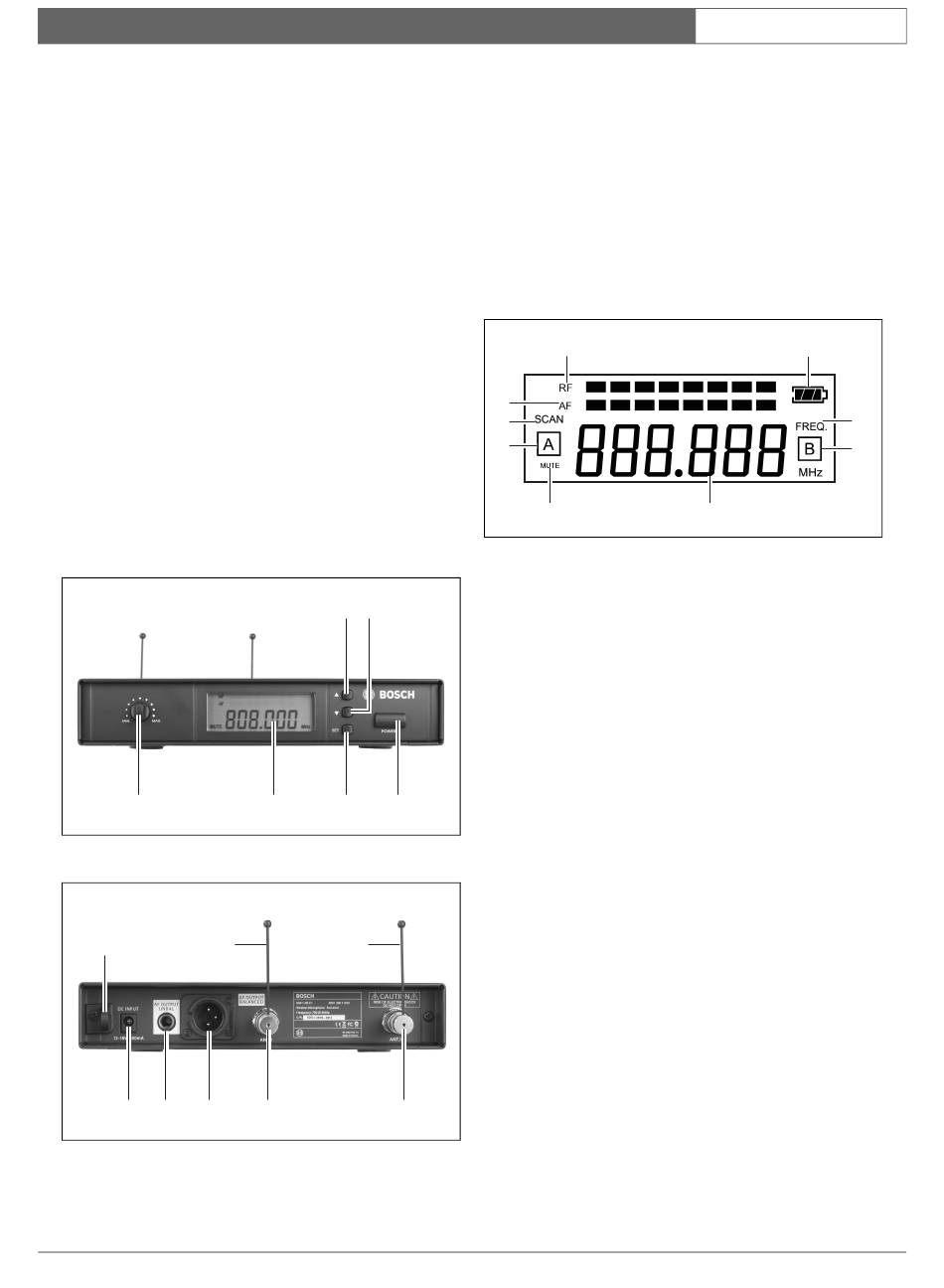

Systeemoverzicht

3. 1

Ontvanger

1 AAN/UIT-knop voeding
2 Knop OMHOOG (voor frequentie/scan/
vergrendelingsselectie)
3 Knop OMLAAG (voor frequentieselectie en scannen)
4 INSTELLEN om het menu te activeren en om selectie
op te slaan
5 LCD
6 Volumeregeling
7 DC-aansluiting
8 AF-uitgang, 6,3 mm jack-aansluiting,
(ongebalanceerd)
9 AF-uitgang, XLR-aansluiting (gebalanceerd)
10 Antenne-stekkerbus met 2 ingangen
11 Antenne-stekkerbus met 1 ingang
12 Antennes
13 Kabel uittrekbare beschermingshaak
6
figuur 3. 1 : Voorpaneel ontvanger
13
12
7 8 9
figuur 3.2: Achterpaneel ontvanger
Bosch Security Systems | 2006-01 | 9922 141 50701ml
2 3
5 4 1
12
10 11
LCD
1 RF-signaalniveau
2 AF-signaalniveau
3 Indicator voor SCAN-modus
4 Indicator voor FREQ-modus
5 Frequentie-indicator en menu-opties
6 Antenne-indicator (A of B)
7 Indicator batterijstatus van microfoon/zender
8 MUTE: audio-demping
1
2
3
6
8
figuur 3.3: Ontvanger-LCD
nl | 106
7
4
6
5
