Asennus

4. 1

Vastaanotin

Kytke kaksi antennia (1) ja (2) vastaanottimen takaosaan
ja suuntaa ne ylöspäin.
1 Kytke AC/DC-muunnin DC-syöttöpistokkeeseen (3),
joka on vastaanottimen takapaneelissa, ja
seinäpistorasiaan tai muuhun sähköpistorasiaan.
3

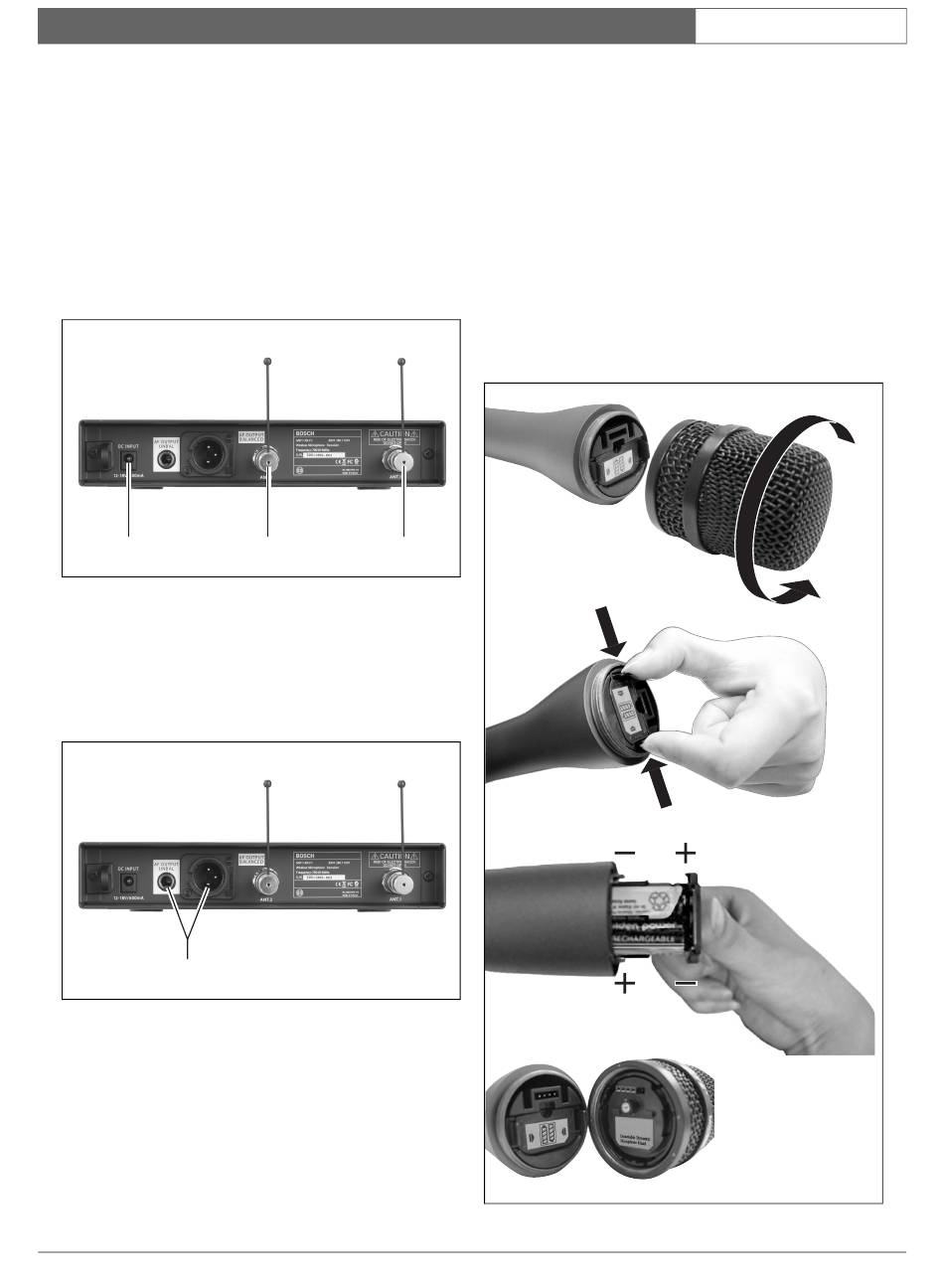

kuva 4. 1 : Vastaanottimen liitännät (vaihe 1)
2 Liitä johto irrotuksen suojakoukun taakse.
3 Liitä AF-tulojohto AF-tulon pistokkeeseen (1) ja
mikserin tai vahvistimen MIC IN -
syöttöpistokkeeseen.
1
kuva 4.2: Vastaanottimen liitännät (vaihe 3)
Bosch Security Systems | 2006-01 | 9922 141 50701ml
2 1
4.2 Käsimikrofoni
Paristojen asettaminen paikalleen ja vaihtaminen
1 Käännä mikrofonin päätä vastapäivään.
2 Paina paristojen vapautuspainiketta paristokotelon
irrottamiseksi.
3 Aseta 2 x LR6/AA/UM3 1,5 V:n paristoa
paristolokeroon, paristojen navat osoitettuihin
suuntiin.
4 Työnä paristokotelo takaisin mikrofonin koteloon.
5 Aseta mikrofonin pää takaisin paikalleen. Kiinnitä
huomiota pään sisällä olevaan liittimeen, ja käännä
mikrofonin päätä myötäpäivään sen sulkemiseksi.
kuva 4.3: Paristojen vaihtaminen (käsimikrofoni)
fi | 141
