aDSKILLELSE aF SYSTEM 2200
Modulets.bagplade.frigøres.fra.huset.ved.hjælp.af.en.skruetrækker,.som.vist.på.
billede.1.
Inden.printet.kan.udtages,.er.det.ved.moduler.med.knapper.nødvendigt.at.fjerne.
disse,.se.billede.2.
Derefter.kan.bagpladen.udtrækkes.sammen.med.printet,.men.vær.opmærksom.
på. printets. placering. i. huset,. da. det. er. muligt. at. isætte. dette. i. flere. positioner..
Træk.ikke.unødigt.i.ledningerne,.men.tag.fat.i.printet,.se.billede.3.
Nu.kan.switche.og.jumpere.ændres.
Det. er. vigtigt,. at. ingen. ledninger. kommer. i. klemme,. når. bagplade. og. huset.
samles.

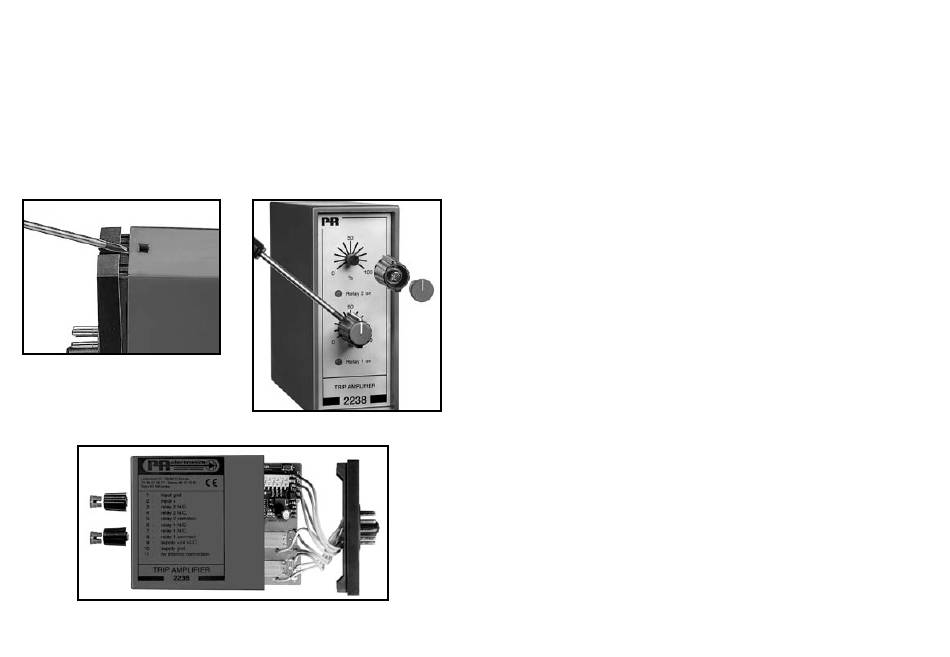

Billede.1:.Adskillelse.af.bagplade.og.hus.
Billede.3:.Udtagelse.af.print.for.dipning.og.flytning.af.jumpere.
6
Billede.2:.Afmontering.af.knapper.
f/I - f/f KONVERTER
•. Programmerbar.f/I.konverter
•. Programmerbar.decimaldeler./.decimalmultiplikator
•. Programmerbar.frekvensgenerator
•. Relæudgang.som.option
•. Fast.programmering.som.option
•. Forsyningsspænding.24.VDC

GENERELT:

2255. f/I. -. f/f. konverteren. konfigureres. til. den. ønskede. funktion. i. den. program-
merbare.udgave.ved.hjælp.af.en.menustyret.dialog.med.trykknapper.og.display.
i. front.. Typiske. signalgivere. kan. være. impuls. g ivere,. f.eks.. flowmålere,. tacho-
. g eneratorer.eller.induktive.aftastere.
f/I-funktionen. anvendes. som. frekvens. til. strøm-. /. spændingskon. v ertering. i.
frekvensområder. fra. 0,001. Hz. til. 20. kHz. samt,. med. den. digitale. udgang,. som.
frekvensvagt.f.eks..til.hastig. h eds. o ver. v ågning.
f/f-funktionen. anvendes. til. neddeling. eller. multiplikation. af. impulser. samt. som.
buffer. til. opsamling. af. hurtige. pulstog.. Max.. indgangsfrekvens. 20. kHz.. Max..
udgangsfrekvens.1.kHz.
Frekvensgeneratorfunktionen. anvendes. f.eks.. som. time-base. eller. clock-
. g enerator.. Max.. udgangsfrekvens. 20. kHz.. 2255. kan. også. leveres. færdigkon-
figureret.efter.speci. f ikationer..
TEKNISK KaRaKTERISTIK:

INDGaNG:

Programmerbar. indgang. for. tilslutning. af. standard. impulsgivere.. Indgangsfilter.
kan.vælges.for.impulsbredde.>.0,02.ms./.max..20.kHz.eller.>.10.ms./.max..50.
Hz..Ved.kontaktindgang.bør.filter.for.10.ms./.50.Hz.anvendes.
